内螺纹连接三通流体管路接头结构

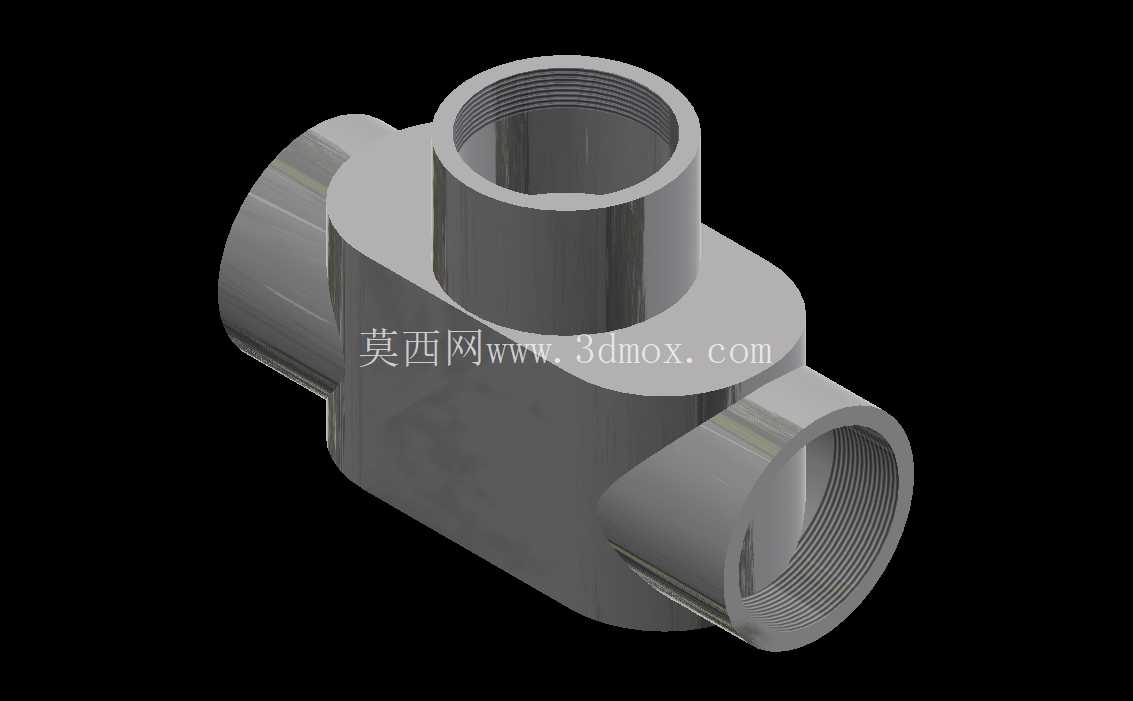

　　在民用给排水、工业流体输送、暖通循环、小型液压回路的管路布设场景中，这类三通接头是实现管路分流、合流的核心基础连接件，区别于焊接式、卡套式三通，内螺纹连接的结构形式不需要现场做焊接、扩口处理，仅依靠管螺纹的密封配合就能完成管路对接，在设备检修、管路改道的场景下拆装效率更高，也不会因为焊接热变形影响相邻管路的装配精度。从结构设计逻辑来看，这款三通采用T型正交布局，三个接口的轴线处于同一平面，其中垂直方向一个接口、水平方向两个对向接口，三个接口全部加工有标准内管螺纹，螺纹段的长度经过匹配计算，能够保证和常规外螺纹管路接头拧入后，螺纹啮合长度满足承压要求，不会出现啮合过短导致的密封失效、滑牙问题，也不会因为螺纹段过长导致接头拧入后顶到内腔流道造成通径缩窄。

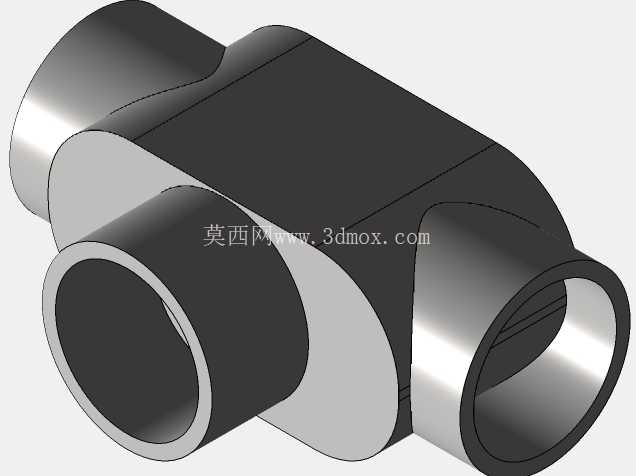

　　接头的主体过渡段没有采用生硬的直角相交结构，而是做了大圆角的平滑过渡，一方面是降低流体在分流位置的局部阻力，减少介质流经时的紊流、压损，对于输送带有微小固体颗粒的介质时，也能减少颗粒在转角位置的堆积磨损；另一方面平滑的过渡结构也能优化铸造、机加工过程的应力分布，避免直角位置的应力集中，在承压工况下降低开裂风险。从安装边界来看，三个接口的外端都加工有标准的六角或者圆柱配合面？不对，这款接头的外部轮廓是在正交圆柱的基础上做了平面切边处理，相邻两个接口之间的外侧面加工出平行的定位平面，安装时可以用普通扳手卡在平面位置施加扭矩，不需要额外的工装夹持，也不会因为夹持力过大夹伤接头外壁。

　　三个接口的通径保持一致，属于等径三通结构，适配相同公称通径的管路，在选型时不需要做变径换算，只要匹配管路的螺纹规格、承压等级就可以直接使用。接头的内腔流道在三个接口交汇的位置做了圆弧导流处理，没有加工残留的凸台、飞边，介质从任意一个接口进入后，都可以顺畅分流到另外两个接口，不会出现流动死区。在实际应用中，这类接头常被用在设备的冷却水回路中，比如小型加工设备的主轴冷却水路，一路进水通过三通分成两路分别供给主轴和刀具冷却点，回水端也可以用这类三通将两路回水合并到总回水管路；在民用家装的水路改造中，也会用这类接头从主水管引出支路接出水龙头、热水器等用水点。设计这类接头的三维模型时，首先要确定适配的管螺纹标准，是55度密封管螺纹还是60度锥管螺纹，螺纹的大径、中径、小径公差要符合对应标准，螺纹收尾的退刀槽尺寸要匹配机加工的刀具参数，避免加工时出现撞刀、螺纹不完整的问题。其次要确定接头的壁厚，根据额定工作压力计算最小壁厚，再预留足够的腐蚀余量、加工余量，尤其是三个接口交汇的位置，是壁厚最容易出现不足的区域，建模时要重点核查该位置的实体厚度，避免承压时出现破裂。外部的切边平面位置要考虑扳手的活动空间，安装时相邻两个接口接完管路后，扳手要有足够的转动角度来拧紧第三个接口，不能出现扳手和相邻管路干涉的情况。

　　另外接头的端面要加工出和螺纹轴线垂直的定位面，安装密封垫片时可以保证垫片均匀受压，不会因为端面倾斜导致垫片偏压漏水。和普通的塑料三通相比，金属材质的这类接头承压能力更高，耐温范围更广，可以用在高温流体、高压油路的场景中，抗冲击性能也更好，在设备有振动的工况下不会轻易出现开裂、螺纹滑牙的问题。建模过程中还要注意螺纹的建模方式，如果是用于加工生产的模型，要准确绘制螺纹的牙型轮廓，按照螺旋线扫描生成真实的螺纹特征，如果是用于装配干涉检查、方案展示的模型，可以用装饰螺纹线简化处理，减少模型的文件体量，提升大装配体的打开、旋转流畅度。在装配验证时，要重点检查三个接口的轴线位置度，保证水平两个接口的同轴度误差在允许范围内，垂直接口和水平接口的垂直度误差符合公差要求，否则安装时会出现管路别劲，产生额外的装配应力，长期使用后容易在接头位置出现泄漏。
