Arduino Romeo开源控制开发板结构模型

　　在小型智能装备、教学实验装置、创客原型开发的电控系统搭建环节，这类集成式控制板的三维结构模型，是结构工程师做安装适配、壳体设计、整机布局时的核心参考依据。不同于单纯的电路原理图，结构层面的三维建模需要完整还原板上所有接插件、功能模块的物理占位，避免后续装配时出现干涉、接插件被遮挡、安装孔位不匹配的问题。

　　从实际应用场景来看，这类控制板常被用在小型移动机器人、桌面级自动化实验台、学生课程设计装置、小型智能交互设备中，作为核心控制单元承载传感器信号采集、执行器驱动输出、程序逻辑运算的功能。做结构设计时，首先要明确板体的安装边界，板体本身为标准矩形PCB基材，四个角预留的安装孔位需要和支撑柱、设备壳体的固定柱完全对齐，孔位的沉台深度、孔径大小要匹配常用的尼龙支撑柱或者铜柱规格，避免安装时出现PCB翘曲、固定不牢的问题。

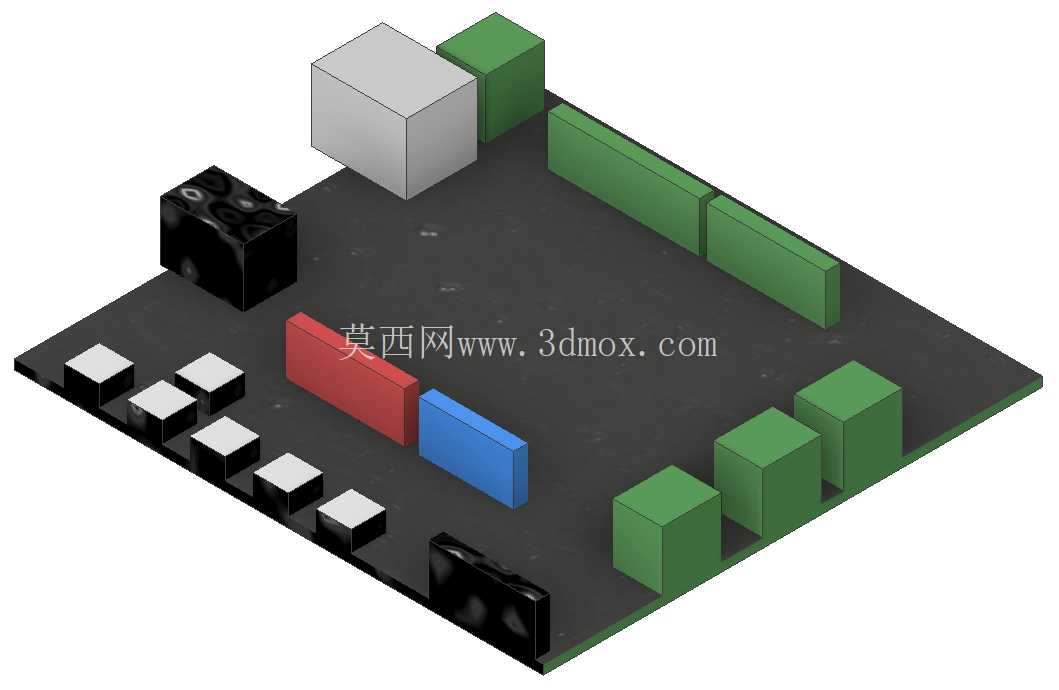

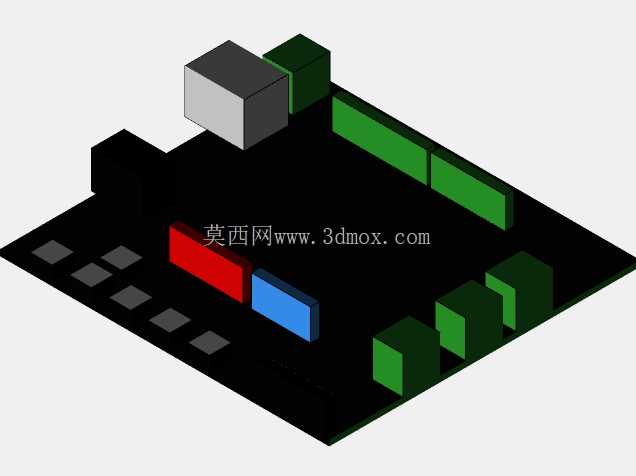

　　板上的元件布局是建模时的重点还原对象：板边排布的绿色接线端子是外接电源、电机、传感器的接口，建模时要准确还原端子的高度、接线口的朝向，预留足够的接线操作空间，不能让壳体侧壁或者其他结构件挡住接线口，否则现场装配时插线操作会非常困难，后期维护更换线路也会耗费大量时间。板上的黑色方块元件是电源接口与功率驱动模块，这部分元件的高度要准确还原，因为这类功率元件工作时会产生一定热量，上方需要预留足够的散热空间，不能紧贴壳体或者其他部件，避免热量堆积影响元件工作稳定性。

　　板上排布的白色方形元件是功能按键与状态指示灯，建模时要还原按键的凸起高度，确保壳体上对应的按键帽可以顺利触碰到板上按键，同时指示灯的位置要和壳体上的透光孔位精准对齐，方便设备运行时直观观察工作状态。板上不同颜色的排针与接口模块，要准确还原其排布间距与高度，这些位置是外接扩展模块的连接点，上方不能有结构遮挡，否则扩展模块无法正常插接。

　　建模时的设计思路是优先保证安装配合精度，其次还原元件的相对位置与外形轮廓，不需要还原元件内部的电路结构，只需要把所有会影响装配、干涉检查的外部结构特征完整呈现。比如板上的USB接口位置，要准确还原接口的开口方向与深度，确保设备壳体上对应的开孔位置准确，USB数据线可以顺利插拔。板体边缘的走线区域不需要做细节还原，只需要保证板体的整体外形尺寸、安装孔位坐标、所有外接接口的位置与高度、板上最高元件的高度值准确即可，这些参数是做整机结构布局时最核心的参考数据。

　　在做设备结构设计时，拿到这类控制板的三维模型，可以直接导入到整机装配体中，提前排布电池、电机、传感器、壳体的位置，检查各个部件之间是否存在干涉，提前调整壳体的内部筋位、支撑柱位置，避免开模或者加工完成后才发现控制板装不进去、接口被挡住的问题。尤其是在做小型机器人的底盘设计时，控制板通常安装在底盘上层，要提前计算好控制板和下层电池、电机驱动的间距，预留好走线的空间，避免线路被挤压破损。同时还要考虑控制板的安装方向，确保所有外接接口都朝向便于接线的一侧，减少现场布线的难度。

　　对于教学场景的实验装置来说，这类控制板的模型还可以用来做装配演示，帮助学生理解控制板各个接口的位置与功能，提前熟悉硬件安装的流程，减少实际组装时接错线、装反部件的概率。建模时对不同功能模块做颜色区分，也能让结构设计人员快速识别不同的功能区域，在做结构避让时更有针对性，比如功率驱动区域重点预留散热空间，接口区域重点预留操作空间，按键指示灯区域重点对齐壳体开孔。
