带散热风扇的电源变压器铝制防护外壳

　　这款铝制壳体是面向中小功率电源变压器开发的防护承载结构，在工业控制、小型机电设备、实验室测试电源、民用电子设备的供电模块中都有广泛的适配场景。实际使用中，这类外壳需要同时承担结构承载、电磁屏蔽、散热导流、外部防护多重作用，区别于普通塑料壳体，铝合金材质的导热系数远高于常规工程塑料，能够快速将变压器工作过程中绕组、磁芯产生的热量传导至壳体表面，配合前置的轴流风扇形成定向风道，避免热量在封闭腔体内堆积造成功率器件温升超标。

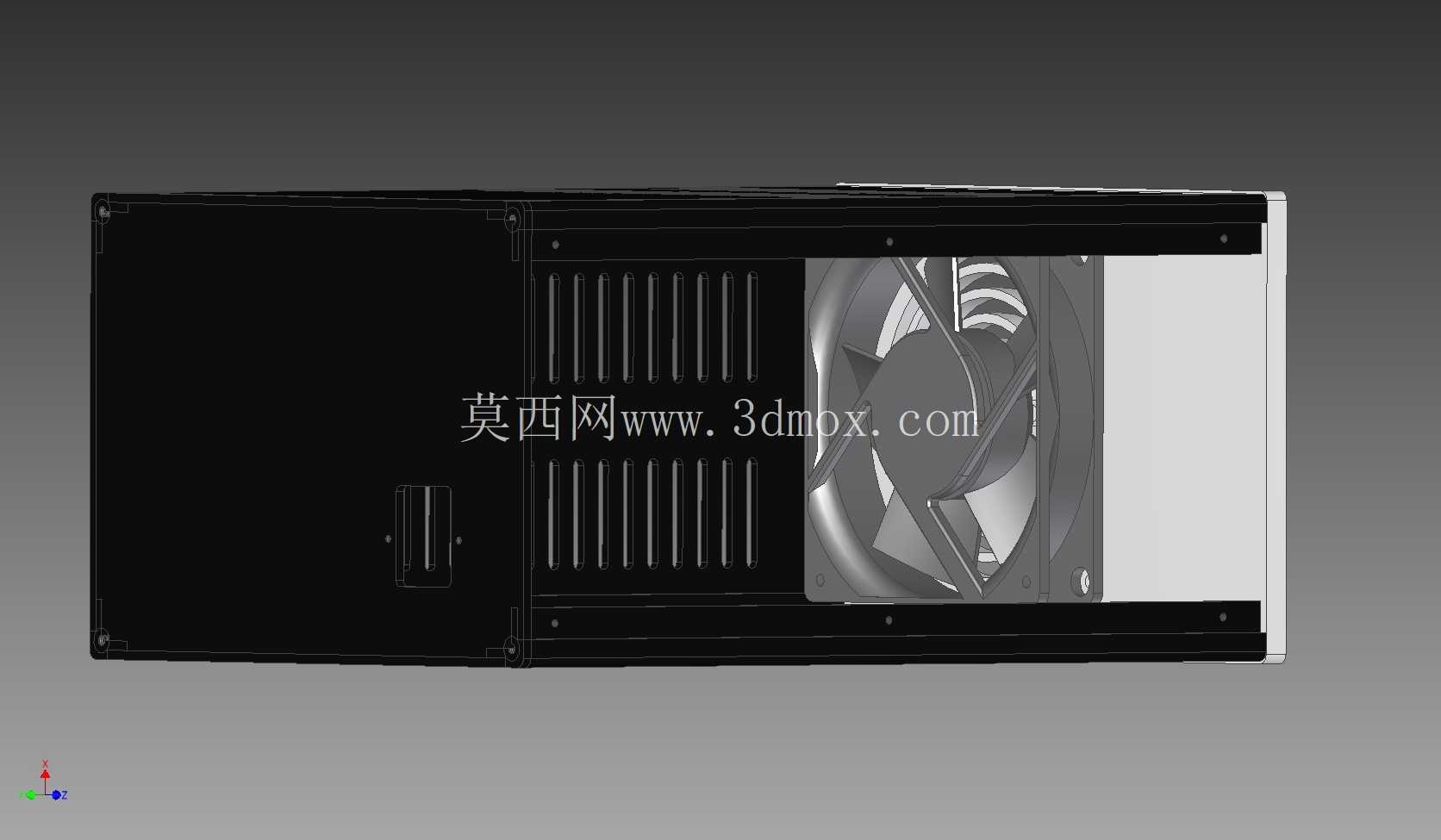

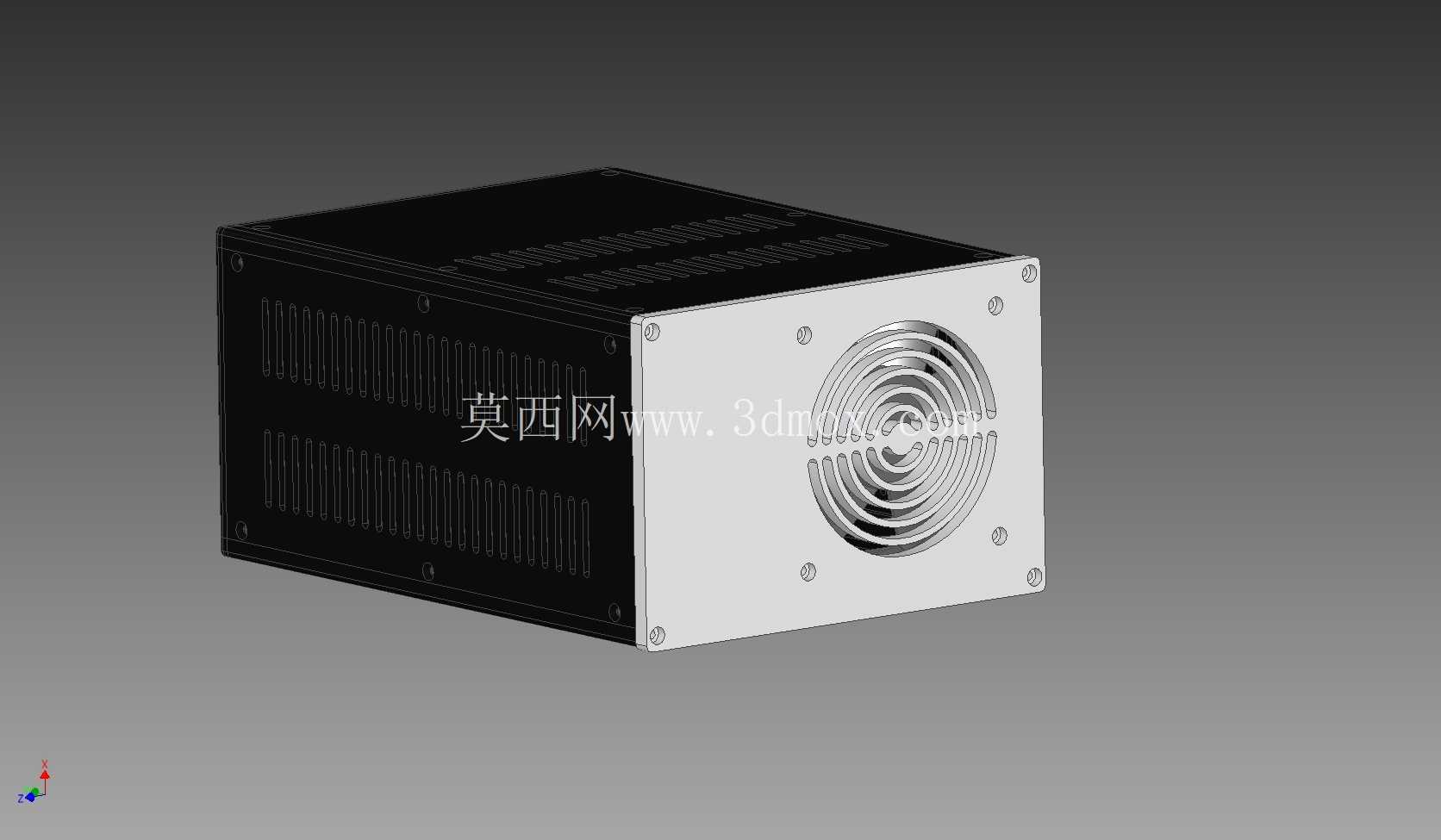

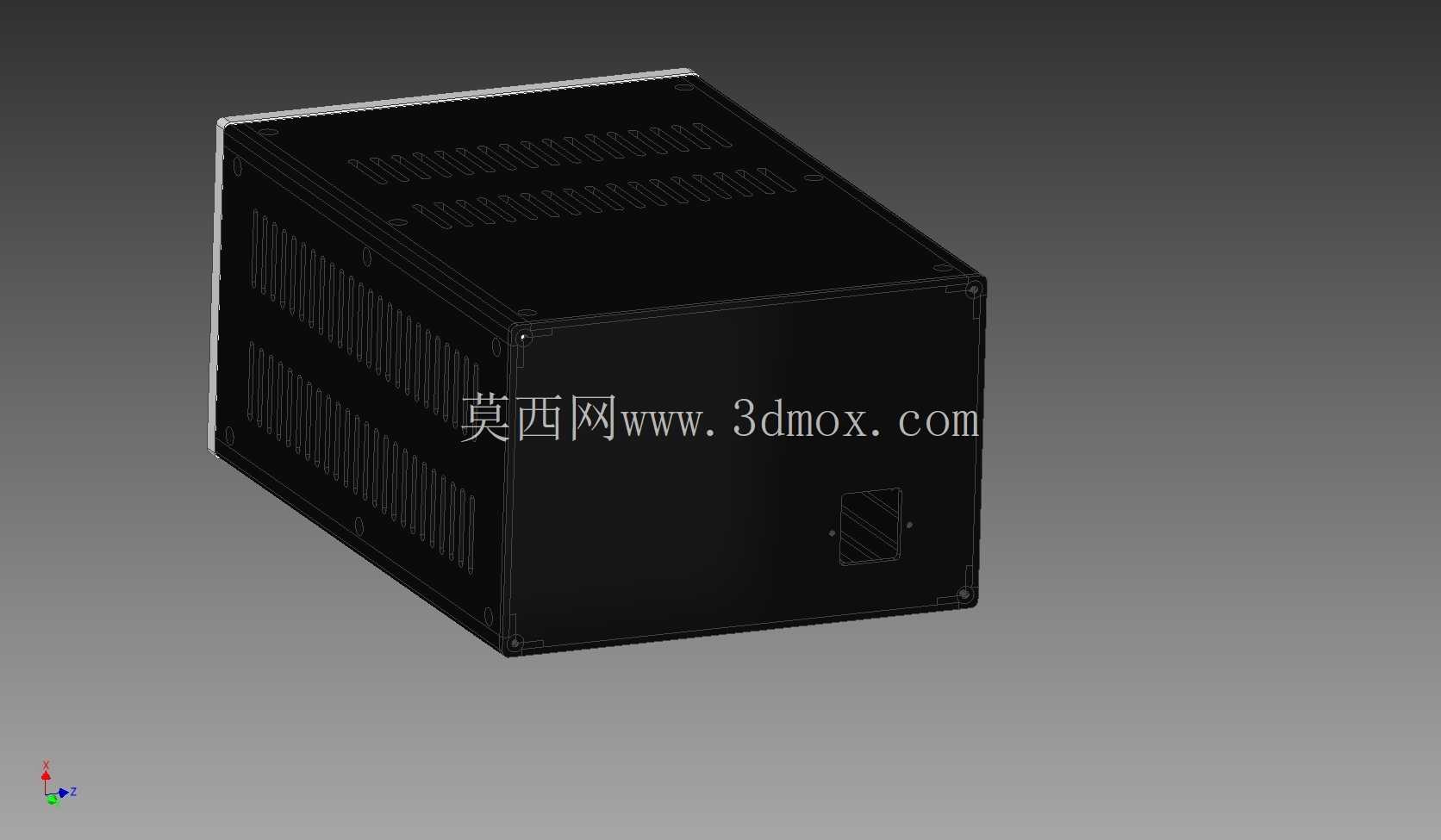

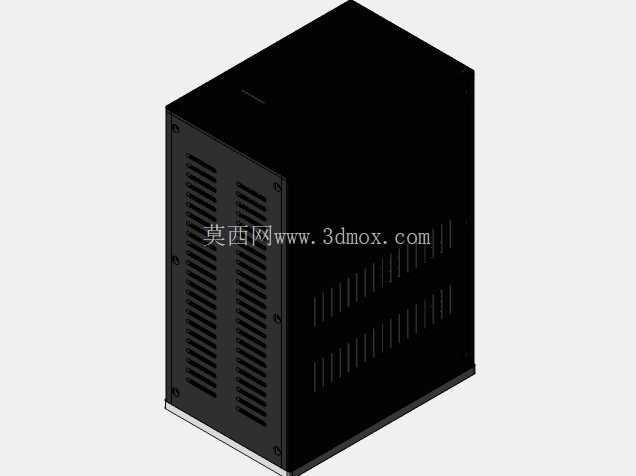

　　从结构设计逻辑来看，壳体采用分体拼接式结构，主体为黑色阳极氧化处理的铝制围板，围板侧面冲制有阵列式通风栅格，栅格的开孔方向顺着内部风道走向排布，既保证进风通流面积，又能避免大尺寸异物直接进入壳体内部触碰带电绕组；前板为银白色拉丝处理的安装面板，风扇安装位采用同心圆式通风孔设计，孔位排布匹配标准80mm轴流风扇的安装孔距，四个角预留的螺丝孔位可直接固定风扇，无需额外加装转接支架，面板与围板通过侧边的内六角螺丝锁紧，拼接缝隙控制在0.2mm以内，既保证结构连接强度，也能形成连续的电磁屏蔽层，降低变压器工作时的电磁泄漏对周边敏感电路的干扰。

　　尺寸边界上，壳体整体长宽高为308mm、221mm、148mm，这个尺寸规格刚好适配常规100W-500W区间的E型、CD型铁芯变压器安装，内部腔体预留了绕组固定支架、接线端子排的安装空间，底部预留的四个安装脚孔可直接将壳体固定在设备机箱的安装底板上，安装孔距兼容市面多数标准机箱的安装位尺寸，不需要额外打孔改孔。设计过程中针对前板的可修改性做了预留，用户可根据实际接线需求在前板上开孔加装电源插座、开关、接线端子等部件，铝合金材质的面板加工难度低，普通钻床、铣床即可完成二次开孔加工，不需要特殊的加工刀具。

　　实际选型使用时需要注意，壳体的通风栅格进风方向需要与设备内部整体风道走向匹配，避免出现风道紊流导致散热效率下降，风扇的供电线可通过壳体侧边预留的走线槽接入内部变压器的辅助供电绕组，不需要额外在壳体上开走线孔。壳体表面的阳极氧化层具备基础的耐锈蚀、耐刮擦能力，在常规工业环境下不需要额外做表面防护处理，若应用在高湿度、高盐雾的特殊场景，可在壳体拼接缝隙处打密封胶提升防护等级。这类铝制外壳相比传统的铁制外壳重量更轻，加工精度更容易控制，批量生产时的一致性更好，同时铝合金的非导磁特性不会影响变压器内部的磁场分布，不会额外增加变压器的空载损耗。在结构验证阶段，需要确认壳体与内部变压器绕组之间的绝缘距离，保证带电部件与壳体之间的绝缘电阻满足安规要求，避免出现漏电风险，壳体内部可根据需求贴装绝缘青稞纸进一步提升绝缘性能。
