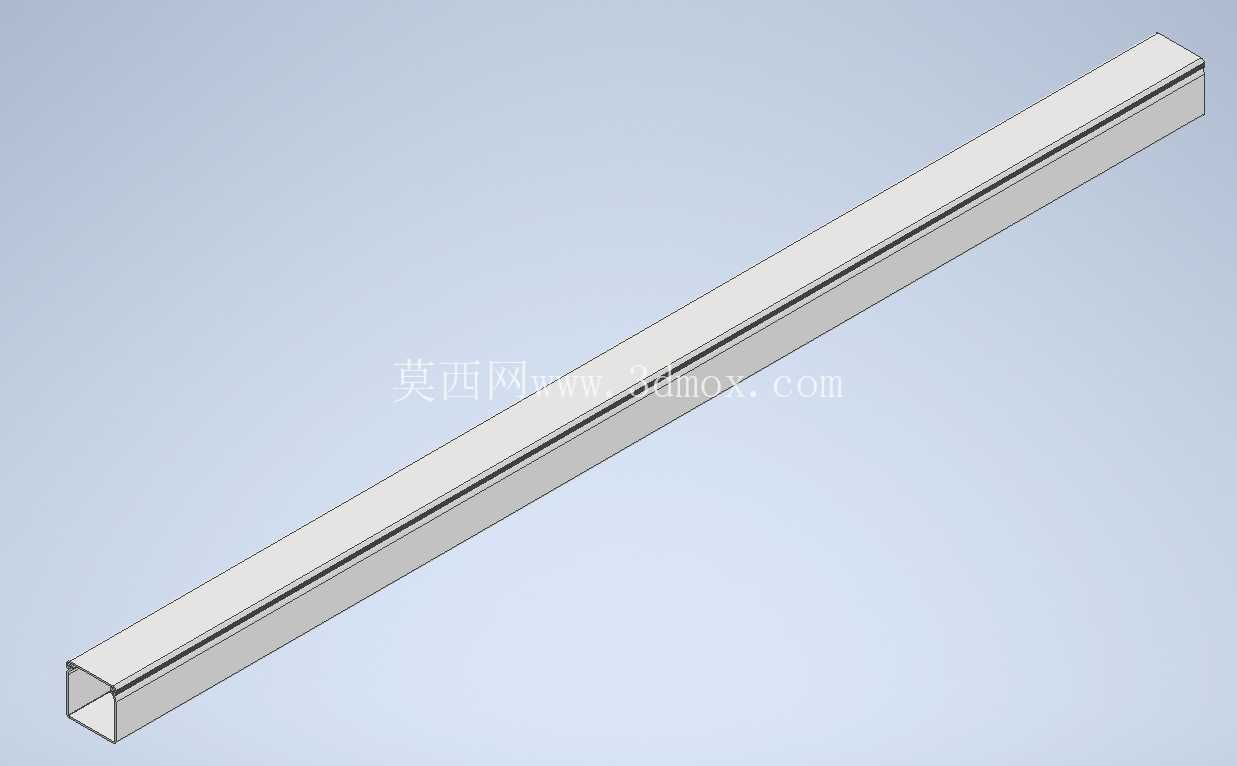

DIN标准30x30规格电气布线线槽

　　这款线槽的截面尺寸严格遵循DIN标准的30x30mm规格，截面为规整的矩形结构，槽身采用等壁厚设计，侧壁带有均匀的卡线结构，配套的盖板与槽体采用卡扣式配合，不需要额外的紧固件就能完成盖板的固定，日常维护时需要增减线缆，只需要用平口螺丝刀轻轻撬动盖板边缘就能开启，操作起来十分便捷。在设计这类线槽的三维模型时，首先要保证截面尺寸的公差符合行业通用要求，槽体的内净尺寸要预留足够的线缆容纳空间，不能只标注外形尺寸而忽略壁厚占用的内部空间，很多新手建模时直接按照外形尺寸拉伸成实体，抽壳时没有考虑实际生产的壁厚要求，导致做出来的模型导入装配体后，和实际采购的成品线槽尺寸偏差过大，无法用于装配干涉检查。在低压电气柜、成套配电装置、工业设备内部布线场景中，这类符合DIN标准的30x30规格线槽是极为常用的布线辅件，很多刚入行的结构设计人员容易忽略这类辅件的安装边界预留，等到现场布线时才发现线槽与柜内元器件干涉，或是槽内容积不足无法容纳全部线缆，反而拖慢了整柜的装配进度。从实际使用场景来看，这类线槽主要承担线缆规整、物理防护的作用，不管是变压器周边的控制线缆排布，还是自动化设备内部的强弱电分离布线，都需要依靠这类标准规格的线槽将零散的线缆约束在固定路径内，一方面避免线缆散乱堆积影响设备内部散热，另一方面也能防止线缆被设备内部的运动部件剐蹭破损，降低线路短路的风险。

　　其次要注意槽体的长度方向的直线度要求，这类线槽一般是挤出成型工艺生产，单根长度通常为1米或者2米，建模时不需要把整根长度的细节全部做出来，只需要做出标准截面后按照实际安装长度拉伸即可，但要注意槽口的卡扣结构要和盖板的配合尺寸对应，避免出现盖板无法卡入槽体的问题。从安装边界来看，30x30规格的线槽在安装时，需要在槽体背部预留至少2mm的安装间隙，用于放置固定线槽的自攻螺丝或者胶粘层，如果是安装在喷涂的柜板表面，还要考虑漆面厚度对安装平整度的影响，线槽的转弯处、三通连接处都要配套同规格的标准配件，建模时如果是做整柜布线的装配，需要提前预留出线槽的安装空间，槽体与周边的元器件、走线架之间要留出至少10mm的操作空间，方便后期布线时的线缆整理。

　　另外在电气布线的设计规范中，这类线槽的槽内线缆填充率不能超过槽内容积的70%，如果是强弱电线缆同槽敷设，还需要在槽内加装分隔板，不过30x30的小规格线槽一般用于单类弱电线缆或者少量控制线缆的敷设，很少会用到内部分隔结构。很多设计人员在做设备内部布线时，往往只关注核心元器件的布局，忽略线槽的选型和安装位置，导致后期现场施工时随意更改布线路径，不仅影响设备内部的美观度，还会因为线缆弯折半径不足导致线缆内部芯线断裂，留下设备运行的安全隐患。这款DIN标准的线槽模型，在建模时还原了槽体的实际壁厚、卡扣结构以及端部的截面细节，导入到各类三维装配环境中，可以直接用于布线干涉检查，也能用来统计设备所需的线槽长度，提前核算布线辅件的用量。

　　在实际的变压器配套控制柜布线中，这类小规格线槽通常用来排布变压器的温度采样线、风机控制线等细径线缆，沿着柜体内侧的安装板固定，将这些弱电线缆与主回路的大电流线缆分开排布，避免强电对弱电信号产生电磁干扰，这也是电气布线中非常重要的一个细节，很多设备出现信号干扰问题，往往就是因为布线时没有做好强弱电分离，线缆随意混放在同一个线槽内导致的。从结构强度来看，30x30规格的线槽采用PVC材质挤出成型，本身具备一定的韧性和绝缘性能，正常使用情况下不会因为线缆的挤压产生变形，槽体的侧壁带有一定的弹性，卡扣结构反复拆装也不会出现断裂的情况，能够满足设备全生命周期内的维护需求。建模过程中，对于这类标准件不需要做过多的自定义修改，严格遵循标准尺寸进行建模即可，因为这类辅件都是标准化量产的产品，现场安装时都是直接采购成品，不需要单独加工，如果模型尺寸和标准件存在偏差，就失去了三维建模用于装配校验的意义。在装配体中放置这类线槽模型时，还要注意线槽的出线口位置，要对应到各个元器件的接线端位置，尽量减少线缆的弯折次数，保证线缆从线槽引出后能够顺畅接入接线端子，避免线缆出现过度弯折的情况。
