壁挂式啤酒瓶托架支撑结构三维设计

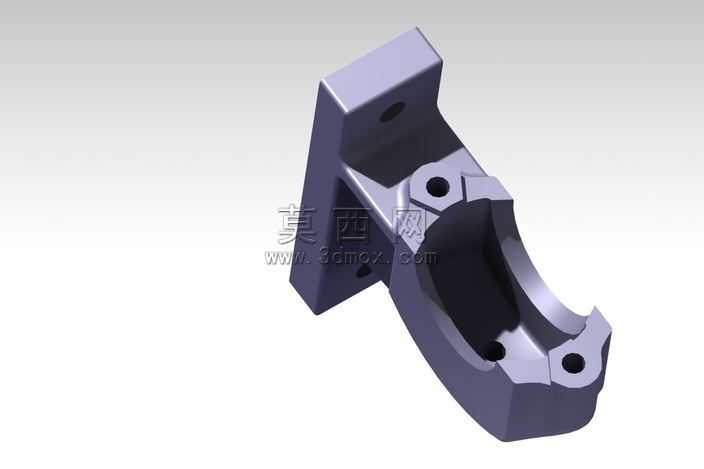

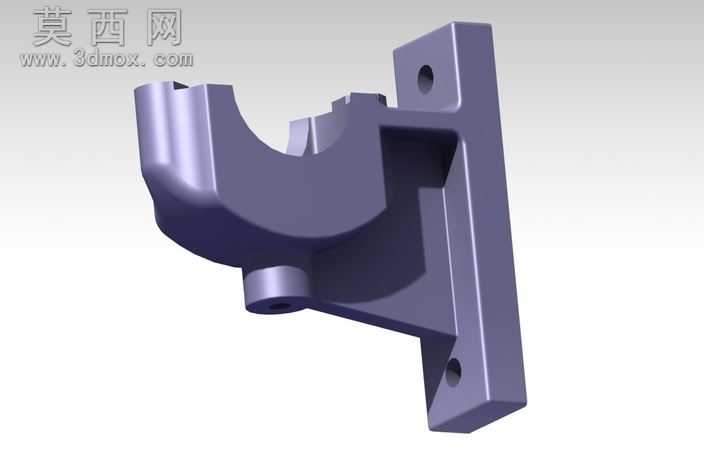

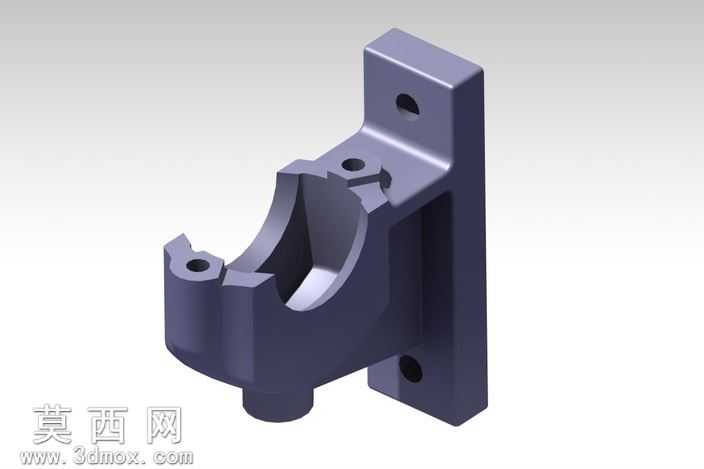

本作品为壁挂式啤酒承载托架的三维结构设计，建模阶段采用CATIA软件完成全参数化特征构建，首先以安装基准面为草图平面绘制壁挂固定板的外轮廓，通过凸台拉伸生成带安装孔的竖直固定板主体，安装孔采用沉孔结构设计，保证紧固件安装后表面平整无凸起，避免安装干涉。随后基于固定板前端的承载需求，绘制上部弧形托槽的截面草图，通过多段相切圆弧拟合啤酒瓶身的圆柱曲面轮廓，保证托槽与瓶身的贴合度，拉伸生成托槽主体后对托槽边缘进行圆角过渡处理，避免尖锐棱边划伤瓶体或使用者。托槽下部设计有圆柱形定位凸台，凸台中心开设同轴通孔，可用于配套限位销的安装，防止放置的瓶体发生轴向窜动脱落。固定板与托槽之间采用渐变式加强筋结构连接，筋板厚度从固定板处向托槽方向平滑过渡，在保证整体结构强度的同时减少不必要的材料冗余，降低构件整体重量。渲染阶段采用金属哑光漆材质模拟铸铁喷塑的表面质感，调整环境光与漫反射参数，还原金属构件表面细微的颗粒质感，通过多角度打光凸显结构的棱边转折与曲面过渡效果，清晰展示各部分的连接关系与装配特征。设计过程中重点考量壁挂安装的受力特性，对固定板与承载托槽的连接位置做了加厚处理，通过有限元受力分析思路优化筋板分布，保证承载啤酒瓶重量时结构无明显形变，安装孔的位置排布兼顾墙面安装的通用性，适配常规的膨胀螺丝安装间距，整体结构无多余复杂特征，具备良好的机加工可行性，可直接用于实物打样生产，满足日常墙面挂载收纳啤酒瓶的使用需求，弧形托槽的弧度经过多次调整，既保证瓶体放置的稳定性，又方便取放操作，下部定位凸台可对瓶底位置进行限位，避免瓶体受外力晃动从托架滑落。
