工业机器人回转支撑旋转工作台结构

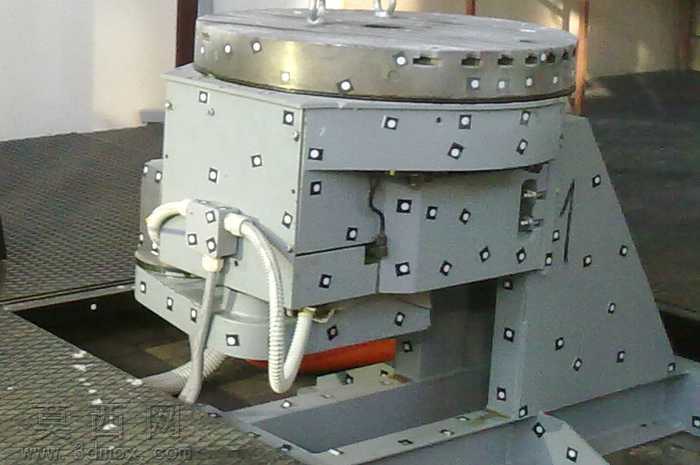

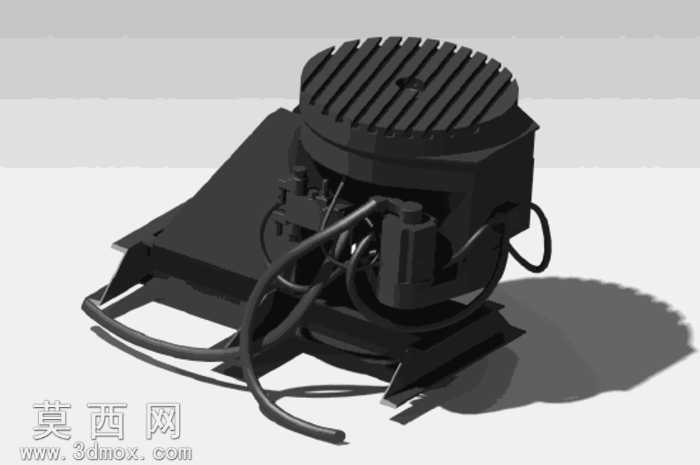

本作品为工业机器人配套旋转工作台三维建模成果，建模阶段严格遵循机械设计通用规范，先完成整体装配基准轴与基准面的搭建，再逐一拆分绘制各个组成零件：顶部带散热沟槽的圆形承载转盘，采用带防滑纹理的哑光金属材质，表面沟槽做了倒角处理避免应力集中，建模时通过阵列特征快速完成均匀排布的槽体结构，保证槽体间距、深度完全一致，适配重载工况下的散热与防滑需求。中部回转支撑主体采用高强度铸钢材质，表面做了发黑防锈处理的质感表现，内部隐藏的回转轴承、传动齿轮结构按照实际传动比完成参数化建模，齿轮啮合间隙控制在合理公差范围内，可在装配体环境下实现旋转动作的运动仿真，验证传动过程无卡滞、无干涉。侧边布置的驱动单元包含伺服电机、液压管路与控制阀组，液压管路采用柔性线缆建模方式完成走向布置，还原真实布管时的弯曲半径要求，避免管路与周边结构件产生摩擦干涉，管接头位置做了细节刻画，还原密封结构的装配关系。底部倾斜式安装底座采用焊接钢结构材质，表面做了焊接纹理与防锈漆质感表现，底座上的安装孔位按照通用工业机器人安装标准设计，可直接适配主流六轴工业机器人的底部安装尺寸，安装面做了平面度公差的设计考量，保证转盘运转时的端面跳动精度满足工业作业要求。渲染阶段采用工作室光照环境，添加柔和的环境阴影突出模型的结构层次感，金属材质的反光度、粗糙度参数经过反复调试，既还原工业金属的厚重质感，又不会因为过强反光遮挡结构细节。整体设计思路围绕工业场景重载旋转作业需求展开，兼顾结构强度、传动精度与安装通用性，可用于机器人工作站布局仿真、旋转台结构设计参考、工装方案验证等场景，模型各个零件可单独编辑修改，方便使用者根据实际负载需求调整转盘直径、驱动功率、安装孔位等参数，适配不同规格的机器人作业场景。
