M12A编码孔型面板安装圆形连接器

　　这款M12 A编码连接器属于工业圆形电连接器范畴，在自动化产线、传感器信号传输、工业以太网组网、户外电气设备接线场景中应用极为广泛，是现场布线里实现快速插拔、可靠电气连接的核心基础元件。从实际使用场景来看，这类连接器常被用于设备面板的嵌入式安装，比如机床操作面板的信号接口、工业相机的电源与信号集成接口、分布式IO模块的外接端口、户外照明设备的接线端口，能够在存在粉尘、轻度喷淋、机械振动的工业环境下维持稳定的连接性能，避免接线松脱、接触不良引发的设备信号中断问题。

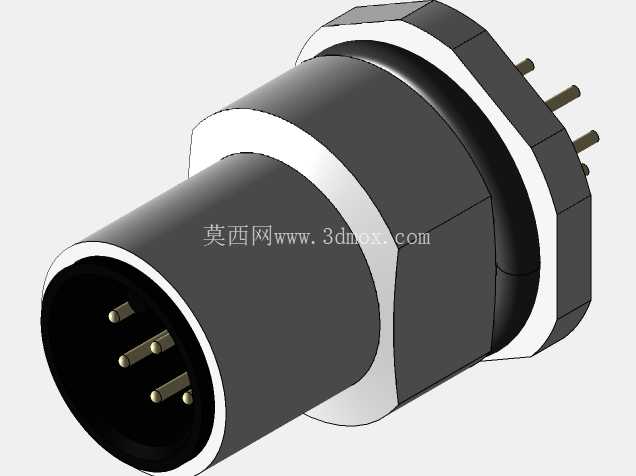

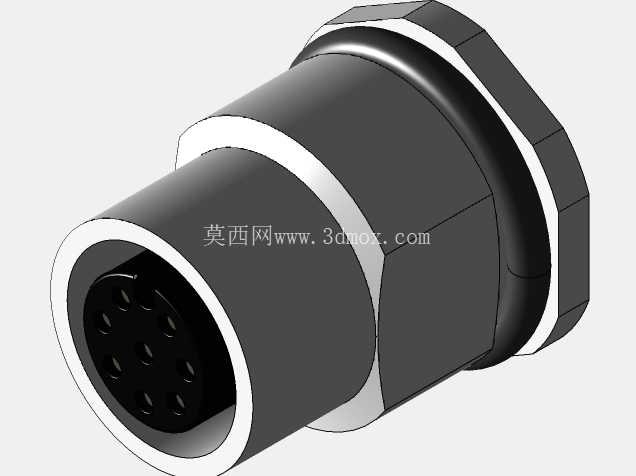

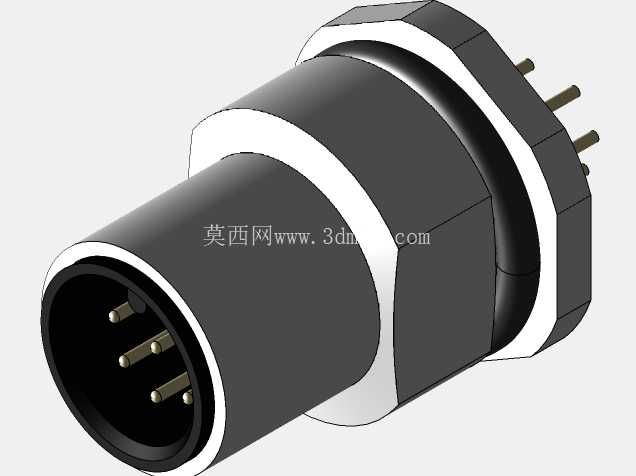

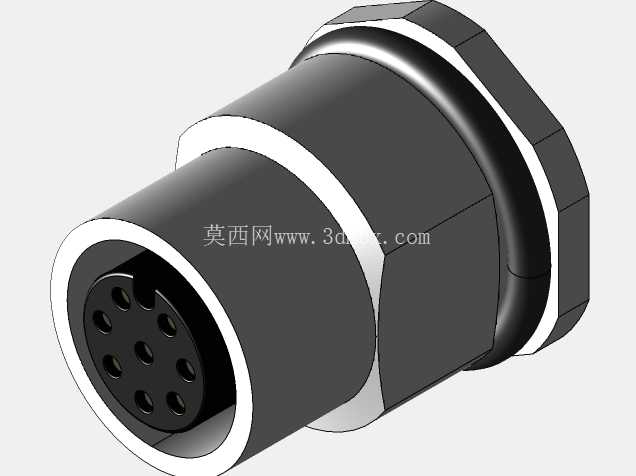

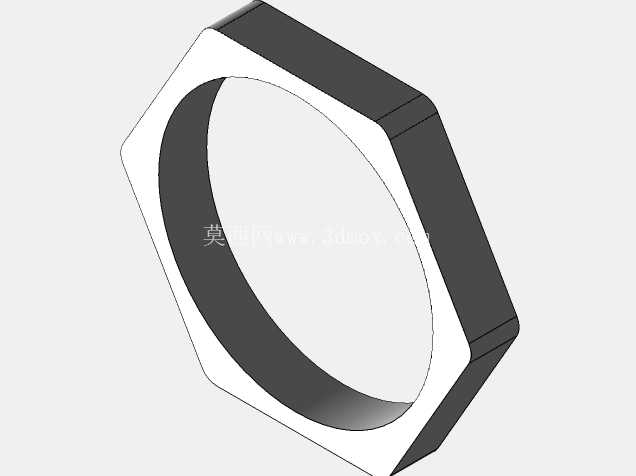

　　从功能特性上看，该款为孔型插座端，适配对应针型的M12 A编码公头，A编码作为M12连接器最通用的编码类型，主要覆盖直流电源传输、开关量信号、模拟量信号以及低速工业通讯的传输需求，8芯的触点配置可以同时满足多组信号的传输需求，减少设备面板上的接口开孔数量，压缩设备整体的布局空间。连接器尾部自带外六角安装法兰，配合锁紧螺母可以直接固定在设备面板的预制开孔上，法兰与面板接触面可加装密封垫圈，实现面板前后的IP67级防护，阻止外部水汽、粉尘进入设备腔体内部。

　　设计思路上，这款模型完全遵循M12连接器的行业通用尺寸规范，插合端的外圈为标准M12×1螺纹结构，公母头插合后通过螺纹旋紧实现机械锁止，抗振动性能优于直插式连接器，不会因为设备运行的持续振动出现松脱。插合面的触点呈圆周均匀排布，孔型接触件采用收口式弹性结构，公头插针插入后能够形成足够的接触正压力，降低接触电阻，避免长期使用后接触件氧化引发的信号衰减。外壳主体采用六角结构设计，既方便安装时使用扳手拧紧锁紧螺母，也能在插拔对接时提供防滑的握持受力面，外壳与绝缘基座之间采用台阶式配合结构，避免外部应力直接传递到内部接触件与焊接端子上，提升接线部位的抗应力能力。

　　从安装边界尺寸来看，面板安装开孔直径适配行业通用的12mm安装孔，法兰盘的外径尺寸控制在合理范围，不会占用过多面板布局空间，相邻两个同型号连接器的最小安装间距可以控制在18mm以内，方便在有限的面板区域内密集布置多个接口。连接器的插合端突出面板的长度符合通用规范，不会因为突出过长在设备搬运、安装过程中发生磕碰损坏，尾部的接线端预留了足够的焊杯或者压接空间，不管是采用手工焊接接线还是冷压接接线，都有足够的操作空间，尾部可以适配不同线径的电缆，配合尾部的电缆锁紧接头，可以实现电缆与连接器本体的可靠固定，避免电缆拖拽时将拉力传递到接线端子上。

　　在结构细节上，连接器的绝缘基座采用耐温绝缘材质，能够满足工业场景下-40℃到85℃的工作温度范围，不同触点之间的绝缘间距满足低压电气的耐压要求，不会出现相邻触点之间的击穿、爬电问题。外壳的金属部分做了表面钝化处理，具备基础的防锈耐腐蚀能力，能够适应多数工业现场的环境，不会因为短期的凝露、轻度腐蚀出现锈迹卡滞螺纹的问题。插合端面的密封圈采用耐油橡胶材质，长期使用不会出现老化开裂，反复插拔后依然能够维持密封性能。这类连接器在选型时，除了确认编码类型、芯数之外，安装方式、针孔配置是核心选型参数，面板安装型的插座因为固定可靠、防护性能好，是固定设备接口的首选类型，在三维建模过程中，需要严格把控螺纹尺寸、法兰安装尺寸、插合面的配合公差，避免实际生产或者选型配对时出现尺寸不匹配、无法插合、安装孔位不对的问题，同时要还原接触件的排布位置，方便后续做整机布线的干涉检查，确认接插公头后周边是否有足够的操作空间，是否会和周边的元器件、结构件发生磕碰。
