航模用X450外转子无刷动力电机结构

　　做航模动力配套结构设计快十二年，经手的各类动力电机三维建模不下两百套，这套X450规格的外转子无刷电机，是专门针对450级电动直升机、固定翼航模以及小型穿越机的动力需求做的还原建模。很多刚接触航模结构设计的工程师容易忽略动力单元的安装边界匹配问题，往往选好电机才发现安装孔位和机身预埋的电机座对不上，要么输出轴长度和齿轮啮合间隙不匹配，最后只能反复改电机座或者额外加垫片调整，既增加整机重量又影响传动可靠性。

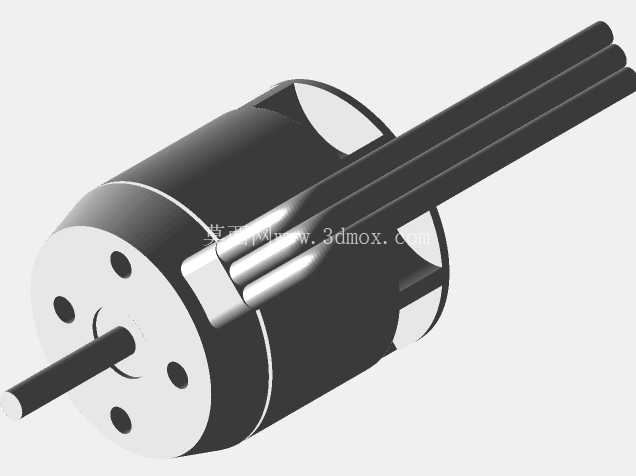

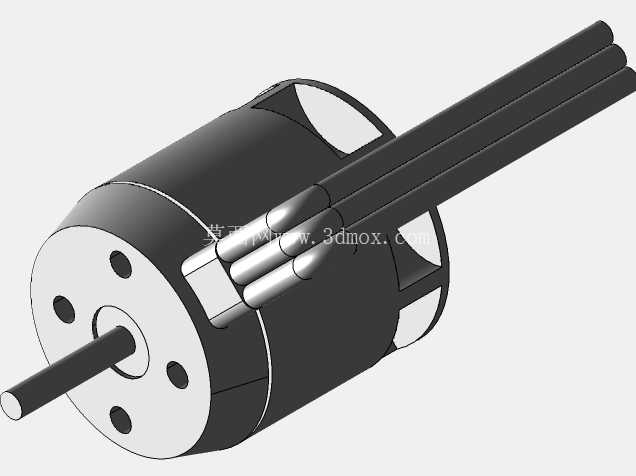

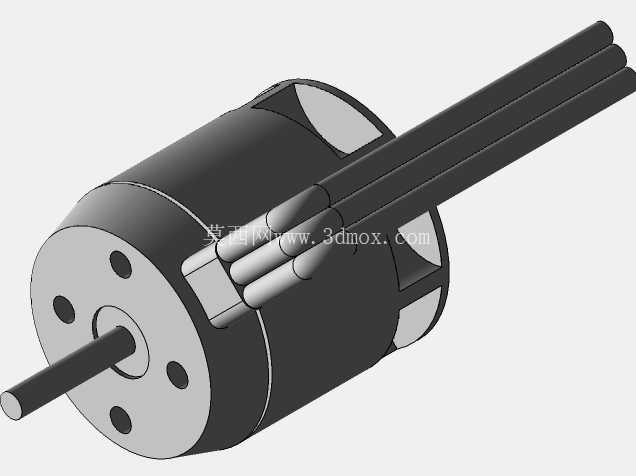

　　这套模型在建模时优先锁定了安装配合的核心边界：电机定子端的安装孔采用16mm与19mm双孔距规格，这是450级航模电机座的通用适配尺寸，不管是玻纤板电机座还是一体化铝合金电机座，都能直接对位安装，不需要额外扩孔或者转接。建模时把安装孔的公差控制在0.25mm以内，完全满足实际装配的间隙要求，不会出现孔位错位装不上的问题。输出轴的直径、伸出长度也严格按照同规格量产电机的实际尺寸还原，配套的主动齿轮、轴套都做了等比例建模，装配后齿轮和从动轮的中心距刚好匹配450级航模的传动减速比，不需要额外调整啮合间隙，能直观模拟整机传动的配合状态。

　　从功能特性来说，4000kv的外转子无刷电机，适配3S锂电池供电时能输出足够的拉力与转速，满足450级航模的特技飞行动力需求，外转子结构的转动惯量更大，动力输出更平顺，相比同功率内转子电机，低速扭矩表现更好，适合航模的悬停、特技动作切换的动力响应要求。建模时还原了外转子壳体的散热开槽结构，这些开槽不是装饰性设计，实际工作时转子高速旋转带动气流从开槽处流过，带走定子绕组产生的热量，避免长时间大油门工作时绕组过热退磁，建模时保留了开槽的实际尺寸与角度，能直接用于后续的散热流场仿真分析。

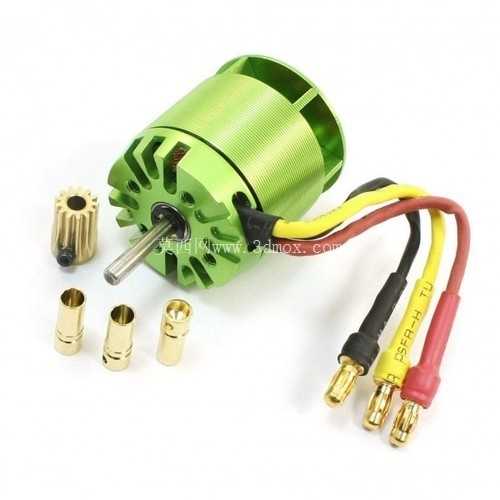

　　接线部分还原了三根动力线的线径、接头规格，采用的是航模通用的香蕉插头结构，插头的接触长度、绝缘护套尺寸都和实物一致，在做整机布线设计时，可以直接参考这个模型的出线方向、接头尺寸规划走线槽位置，避免出现布线后和机身结构、舵机拉杆干涉的问题。配套的金属轴套、主动齿轮都做了独立零件建模，不是和电机主体合并的整体结构，在做装配模拟、干涉检查时可以单独移动这些零件，模拟齿轮压装、轴套固定的实际装配流程，验证装配过程中是否存在结构干涉。

　　很多网上能找到的同规格电机模型，要么把绕组、轴承这类内部硬件做了过度建模，不仅文件体积大，实际做整机装配时根本用不到内部细节，要么就是安装尺寸偏差大，下载后根本没法直接用于结构设计。这套模型刻意简化了内部绕组、轴承的非配合细节，只保留了所有和装配、选型相关的外部配合尺寸，既保证了模型的轻量化，又完全满足结构设计、选型校验的使用需求。不管是做航模新机的动力选型匹配，还是做电机座的结构设计，亦或是做传动系统的干涉检查，这套模型都能直接调用，不需要再反复核对实物尺寸调整参数。

　　实际工程应用中，这类小规格外转子无刷电机除了航模领域，还能用于小型电动工具、桌面级小型自动化设备的动力单元，只要安装孔距、输出轴尺寸匹配，就能直接套用这个模型做结构适配，不需要重新测绘建模。建模时所有的配合面都做了公差预留，安装面的平面度、输出轴的同轴度都按照实际量产零件的工艺水平做了还原，不会出现理想化建模导致的实际装配干涉问题。比如电机定子和转子的配合间隙，按照实际生产的装配公差预留了合理间隙，模拟转子转动时不会出现和定子的干涉，能直接用于运动仿真，验证动力输出时的结构运动状态。
