电机配套多翼式离心冷却风轮结构设计

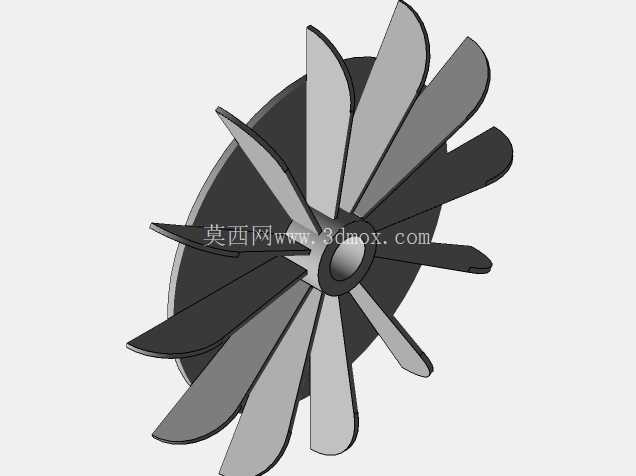

　　在工业电机的长期运行工况中，绕组与铁芯的温升控制直接决定设备的绝缘寿命与负载能力，而配套的冷却风轮作为自带风冷系统的核心动部件，其结构合理性直接影响散热效率、运行噪声与动平衡表现。这款风轮采用后向式多叶片布局，区别于常规直叶片结构，叶片沿轮毂周向呈均匀放射状排布，每片叶片的型线经过弧度优化，在旋转过程中可沿叶片曲面平顺引导气流走向，避免气流在叶片表面产生局部分离与涡流，既能够提升单位转速下的送风流量，也可降低气流脉动带来的运行噪声，适配中小型封闭式异步电机、伺服电机的端盖内置安装需求。

　　从安装边界来看，风轮中心设置与电机输出轴端匹配的轴孔，轴孔周边预留定位台阶面，安装时可直接贴合电机轴端的定位轴肩，配合轴端挡圈即可完成轴向固定，无需额外设计复杂的连接结构，适配常规Y系列、Y2系列中小型电机的轴伸尺寸，安装后风轮的径向轮廓不会超出电机端盖的风罩内部空间，避免与风罩内壁产生运动干涉。叶片根部与中心轮毂做一体化圆弧过渡连接，替代传统直角拼接结构，可大幅降低旋转过程中叶片根部的应力集中系数，在电机长期高速运转、频繁启停的工况下，能够避免叶片根部因交变应力产生疲劳裂纹，提升部件的结构可靠性。

　　从实际应用场景出发，这类风轮主要适配自带风扇冷却的电机结构，运行时随电机轴同步旋转，将电机端盖侧的冷空气沿轴向吸入，再通过叶片的导流作用沿径向吹向电机外壳的散热筋表面，持续带走铁芯与绕组传导至机壳的热量，保证电机在额定负载下的温升控制在绝缘等级允许的范围内。不同于外置式独立散热风扇，这类同轴驱动的风轮无需额外配置驱动电机与供电线路，整体结构紧凑，不会额外增加电机的轴向安装尺寸，尤其适配安装空间受限的工业设备配套场景，比如机床主轴驱动电机、小型输送线驱动电机、小型风机配套电机等场景。

　　在设计细节上，每片叶片的厚度沿径向做渐变处理，靠近轮毂的根部厚度更大，向叶片外缘延伸时厚度逐步收窄，这种设计既能够保证叶片根部的结构强度，也可降低叶片外缘的转动惯量，减少电机启动过程中的转动负载，同时降低风轮整体的不平衡量，减少高速旋转时的振动传递。叶片的排布角度经过匹配调校，在电机额定转速区间内可实现最优的风压与风量平衡，既不会因为叶片角度过大导致送风阻力过高增加电机空载损耗，也不会因为角度过小导致送风量不足无法满足散热需求。风轮的背面设置圆形导流背板，可避免旋转过程中气流从叶片背侧产生回流，提升气流的导向性，让所有被驱动的气流都能够沿预设方向流向电机散热筋区域，减少无效的气流紊流损耗。

　　从选型适配角度来说，这类风轮的尺寸参数可根据电机的功率等级、额定转速、散热需求做对应调整，功率偏小的电机可适当减少叶片数量、缩小风轮外径，降低风阻损耗；功率偏大、发热量大的电机可增加叶片数量、加大风轮轴向宽度，提升整体送风流量。在三维建模过程中，需要重点关注叶片型线的曲率连续性，周向排布的角度均匀性，以及轴孔与轮毂的同轴度，这些参数直接影响风轮装配后的动平衡精度，若建模时存在周向尺寸偏差，实际生产装配后会出现振动偏大、噪声超标的问题，严重时甚至会影响电机轴承的使用寿命。同时建模时需要预留动平衡去重区域，通常在风轮的导流背板外缘预留均匀的去重凸台，方便实际生产完成后做动平衡校正时去除多余重量，保证风轮在最高工作转速下的不平衡量控制在允许范围内。
