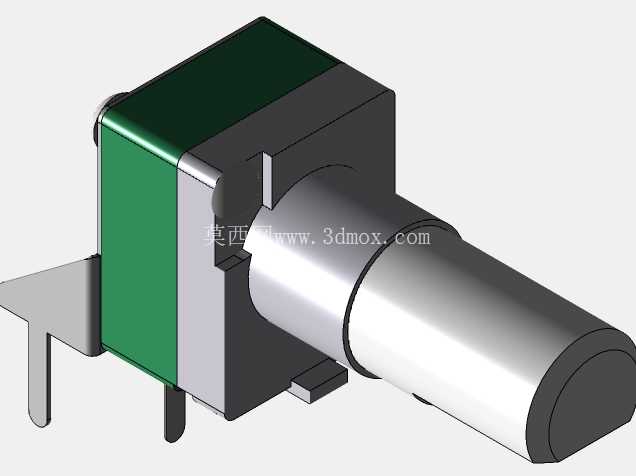

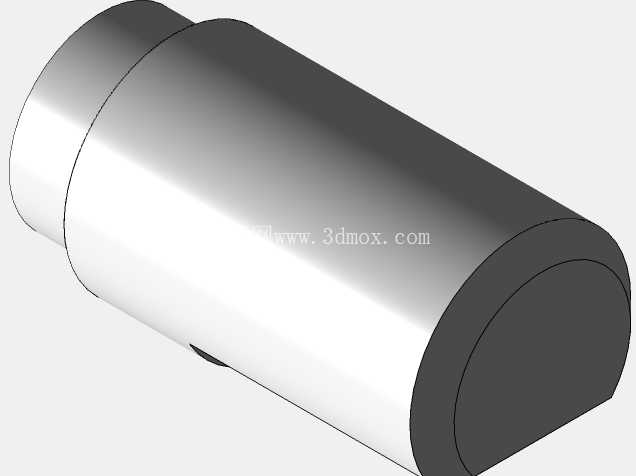

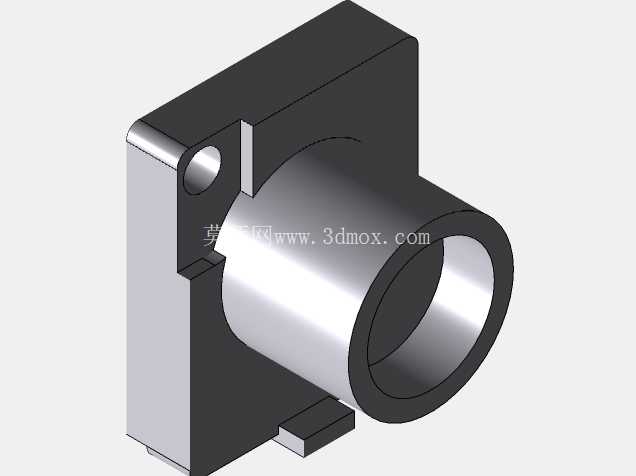

这款卧式安装的线性电位器,是电子控制回路里常用的可调信号元件,日常在小型家电调速模块、工业控制板卡信号调节、音频设备音量调节、小型机电设备的参数微调场景里都能见到它的身影。和立式直插电位器不同,它的轴伸方向与PCB板面平行,能适配内部轴向空间局促、垂直方向预留高度不足的设备壳体,很多薄型控制面板、手持检测设备的调节旋钮位都会优先选用这类结构的电位器。从结构设计来看,它的主体分为几个功能段:最外侧是带半圆定位面的金属调节轴,轴身加工有标准细牙螺纹,配套锁紧螺母就能把整个电位器固定在设备面板的安装孔位上,螺纹段长度刚好适配常规1.5-2mm厚度的钣金或塑料面板,安装后轴端伸出面板的长度刚好匹配常规旋钮的安装深度,不会出现旋钮蹭面板或者轴伸过长外露过多的问题。轴根部是白色的绝缘基座,基座上集成了定位凸点,安装时卡入面板对应的定位缺口里,就能避免拧动旋钮时整个电位器跟着打转,保证调节时的扭矩全部作用在内部碳膜轨上。基座后侧是绿色的密封端盖,端盖和基座之间采用卡扣压合结构,既可以阻挡日常使用中的灰尘、潮气进入内部碳膜腔体,也能在生产组装时快速压合,不需要额外打胶或者螺丝固定,适合批量流水线装配。基座下方伸出三个直插式引脚,引脚间距符合常规PCB板的2.54mm网格设计标准,波峰焊或者手工焊接都能适配,引脚根部做了应力释放倒角,插装时不会因为外力弯折导致基座内部的碳膜接触片移位。
额外附带的L型金属安装支架,是这款电位器区别于普通直插电位器的设计点,支架上预留了两个固定孔,除了面板安装之外,还可以通过支架把电位器直接固定在PCB板或者设备内部的安装柱上,在没有外露调节旋钮、需要把电位器内置在设备内部做参数校准的场景下,这个支架能大幅提升安装牢固度,避免设备运输或者使用过程中的震动导致引脚脱焊、电位器移位。从功能特性来说,它属于线性输出电位器,也就是旋转角度和输出电阻值呈线性对应关系,转动调节轴时,内部的金属接触刷在环形碳膜轨上滑动,能连续改变两个固定引脚和滑动引脚之间的电阻值,相比步进式可调电阻,它的调节过程没有档位顿挫,可以实现连续的参数微调,适合需要精准调节电压、电流信号的控制回路。
设计建模的时候,要特别注意几个安装边界尺寸:首先是面板安装孔的直径要和轴身螺纹外径匹配,预留0.1-0.2mm的装配间隙,同时要对应基座上的定位凸点加工定位缺口,缺口宽度比凸点宽度大0.1mm即可,间隙过大会导致电位器安装后出现径向窜动。其次是引脚的伸出长度和位置度,要和PCB板上的焊盘孔严格对应,三个引脚的同轴度公差要控制在0.1mm以内,否则插装时会出现引脚歪扭、无法顺利插入焊盘的问题。另外L型支架的折弯角度要保证90度直角,支架上的固定孔和基座的相对位置要准确,否则用螺丝固定时会拉扯基座,导致内部碳膜轨变形,影响调节手感和线性精度。

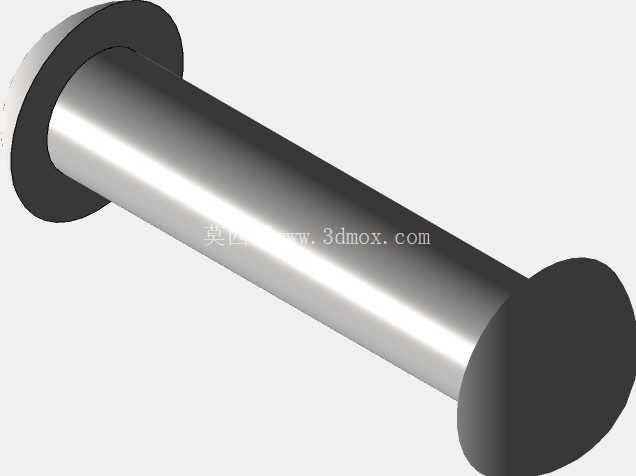

建模过程中,轴身的螺纹可以采用装饰螺纹线简化处理,不需要逐牙建模,但是螺纹的大径、小径尺寸要和标准件参数一致,保证装配时锁紧螺母能顺利拧入。内部的接触刷和碳膜轨属于功能部件,建模时只要还原外部装配尺寸即可,不需要还原内部的微观结构,因为这类元件属于标准采购件,结构设计时只需要预留好安装空间、匹配好安装接口就可以满足使用要求。还要注意调节轴的旋转角度限位,这类线性电位器通常有270度左右的旋转行程,建模时要体现出轴的旋转止挡结构,避免选型时误以为是360度无限旋转的编码器类元件,导致控制逻辑设计出错。在实际设备装配中,这类电位器的锁紧螺母拧紧扭矩要控制在合理范围,扭矩过大会压裂塑料基座,扭矩过小则会导致使用过程中电位器松动,调节时出现阻值跳变的问题。
