STM32迷你F401核心开发板结构设计

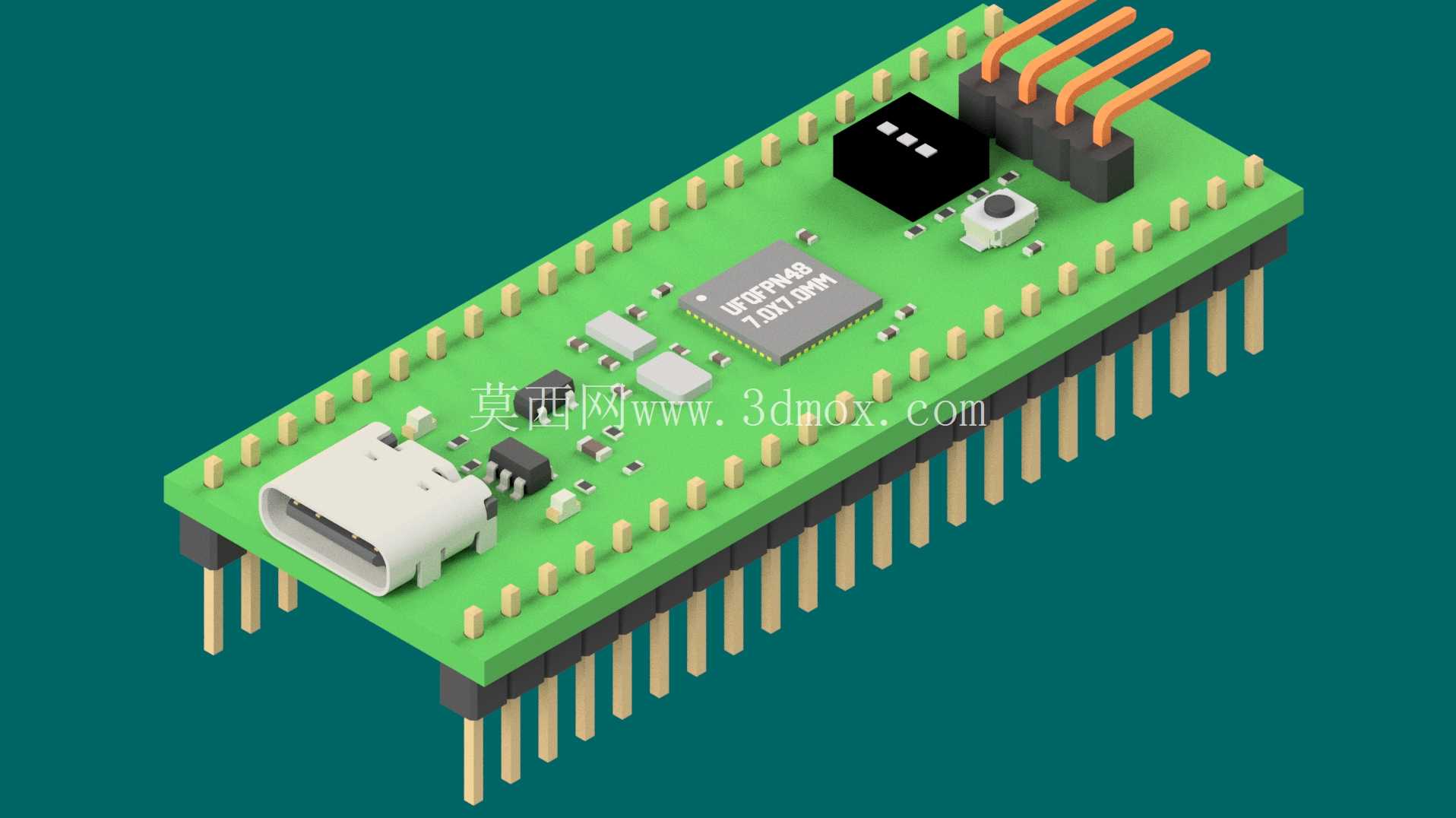

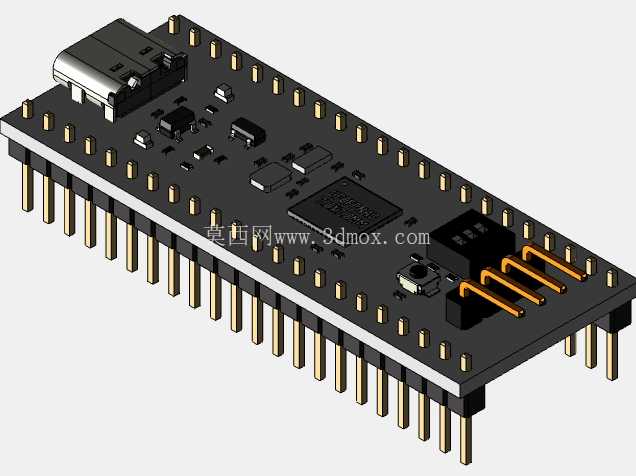

　　设计阶段优先考虑了板载资源的布局合理性，将USB接口放置在板边单侧位置，方便调试时插拔数据线，不会和两侧排针的接线产生干涉；复位按键布局在USB接口旁侧，单手操作时插拔数据线的同时就能顺手完成复位动作，不用刻意调整手部位置；主芯片放置在板卡中心区域，四周预留足够的铺铜空间做散热处理，长时间运行高频程序时芯片热量能均匀分散到整板铺铜区域，避免局部积温导致运行不稳定。这款STM32迷你F401核心板的结构设计，首先围绕嵌入式开发场景的实际使用需求展开，日常做小型智能硬件原型验证、低功耗物联网节点开发、学生课程设计实训、小型工控信号采集模块搭建时，这类紧凑尺寸的核心板能大幅减少外围电路搭建工作量，不用自行绘制最小系统电路，直接通过排针引出IO就能对接各类传感器、执行器模块，适配面包板快速搭线、定制载板焊接两种常见使用方式。

　　板卡两侧采用双排22pin排针设计，排针间距严格遵循标准2.54mm排距规范，既能直接插装到标准面包板上做快速原型验证，也能通过排母座焊接到定制功能载板上，作为核心控制单元嵌入到小型智能设备内部，排针引脚引出顺序参考官方常用引脚定义排列，电源引脚、地引脚、IO引脚分组排布，减少接线时的引脚查找成本，也能避免电源和信号引脚相邻导致的接线短路风险。外形尺寸控制在17.78mm宽度规格，长度方向匹配排针引脚数量做紧凑布局，整体板厚采用常规1.6mmFR4板材厚度，安装时既可以通过排针直接固定在载板上，也能在板卡四角预留的安装孔位使用M2铜柱做悬空固定，适配不同安装空间的设备外壳，比如小型手持检测设备、桌面级小型传感节点、可穿戴原型设备这类内部空间局促的场景，这个尺寸能轻松嵌入到狭小的壳体内部，不会占用过多外围元件的安装空间。

　　板载的USB接口采用MicroUSB规格，兼顾数据通讯和供电功能，调试时直接连接电脑USB口就能完成程序下载和串口调试，不用额外外接供电模块；主芯片周边的阻容元件全部采用0402封装规格，在保证焊接可靠性的前提下尽可能压缩元件占用空间，晶振布局紧贴主芯片时钟引脚，缩短高频信号走线长度，减少信号干扰导致的时钟失准问题；电源滤波电容均匀分布在主芯片电源引脚周边，每个电源引脚对应就近放置滤波电容，降低电源纹波对芯片运行的影响，提升ADC采样、高频IO输出的稳定性。实际使用场景中，这款核心板可以替代传统的DIP封装单片机最小系统，相比直插单片机搭建的最小系统，它集成了USB转串口电路、电源稳压电路、复位电路、启动模式选择电路，用户不用额外搭建这些外围电路，拿到手就能直接开始程序开发和功能验证，大幅缩短项目前期的硬件准备周期；做小型批量产品开发时，也可以直接以这个核心板为基础设计外围功能载板，不用重新绘制STM32最小系统部分的电路，降低硬件设计出错概率，也能减少PCB打样的迭代次数。

　　结构设计上还考虑了生产焊接的便利性，所有元件的布局方向尽量保持一致，波峰焊时元件受力均匀，减少虚焊、连焊的概率；排针元件采用通孔焊接设计，相比贴片排针有更高的机械强度，频繁插拔接线时不容易出现焊盘脱落的问题；板边做圆角处理，没有尖锐的边角，拿取时不会划伤手部，嵌入外壳安装时也不会刮伤壳体内部的绝缘层。针对嵌入式开发中常见的调试需求，板卡上的状态指示灯布局在板边显眼位置，程序运行时可以直观通过指示灯判断运行状态，不用外接额外的指示元件；启动模式选择的拨码开关放置在板卡另一侧，不会和日常插拔的接线产生干涉，需要切换启动模式时不用拆除周边接线就能直接操作。整体结构没有多余的冗余设计，所有板载元件都服务于核心控制功能，在尽可能小的尺寸内完整引出所有主芯片可用IO，兼顾了原型开发的便捷性和嵌入集成的实用性，不管是个人开发者做快速功能验证，还是小型项目做核心控制单元选型，都能匹配对应的使用需求。
