JDM11-6H数显电子计数器结构设计

　　在工业自动化生产线、包装机械、印刷设备以及各类需要对工件动作、物料输送频次做量化统计的场景里，电子式计数器是不可或缺的基础检测计数元件，JDM11-6H这类数显计数器的应用覆盖了从单机设备配套到老旧设备计数功能改造的多数场景。不同于传统机械滚轮式计数器依赖机械传动触发计数的结构，这款数显计数器采用NPN传感器信号输入适配设计，可直接对接干接点信号、NPN型接近开关或光电传感器的输出信号，无需额外加装信号转换模块，在设备电控柜内安装时能大幅简化接线逻辑，减少柜内布线的冗余量。

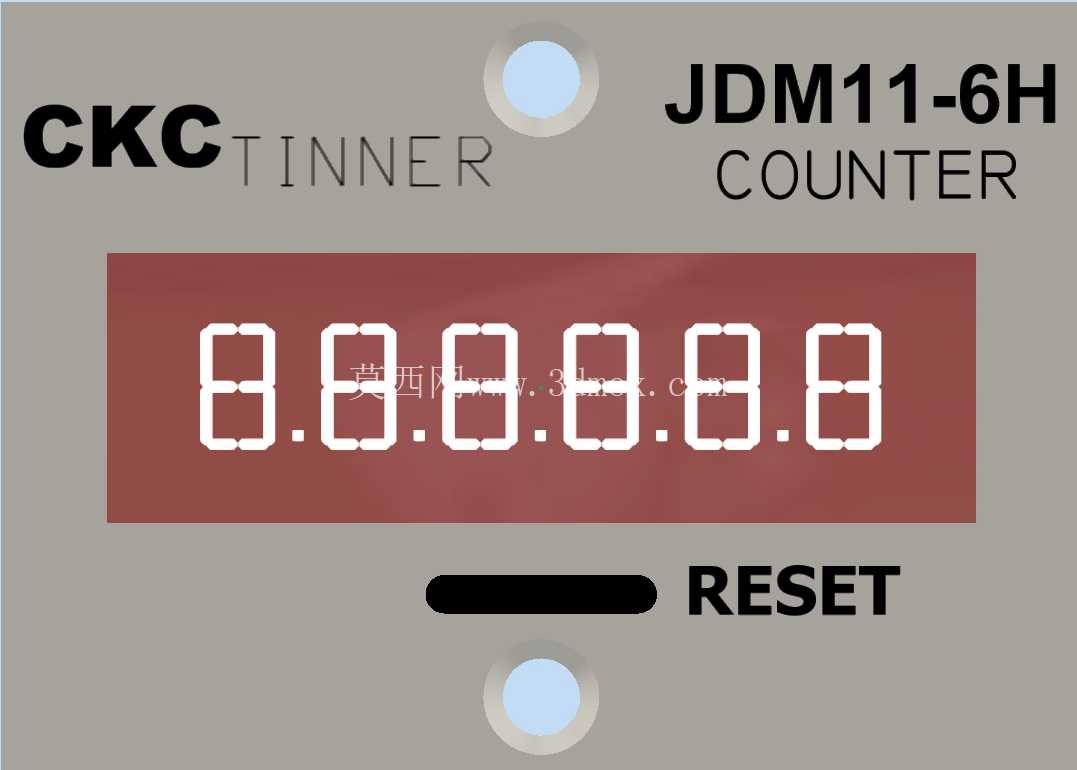

　　从结构设计层面看，这款计数器采用标准嵌入式安装的壳体结构，面板部分突出安装面，主体壳体嵌入电控柜面板的预留开孔内，安装时仅需在面板上开出对应尺寸的矩形安装孔，依靠壳体两侧的弹性卡扣即可完成快速固定，不需要额外加装固定支架，在小尺寸电控箱内安装时能有效节省内部安装空间。面板区域的布局完全贴合现场操作人员的使用习惯，上方为六位红色数码显示区域，数码管采用高亮度红色发光管，在车间不同光照环境下都能清晰读取当前计数值，即使是距离面板3米左右的设备巡检位置，也能快速识别计数数值，避免因显示不清导致的计数误读。显示区域下方设置了内嵌式复位按键，按键采用内凹设计，既可以在需要清零计数时手动按压操作，又能避免设备运行过程中因意外触碰导致的计数误清零，按键的按压行程设计适中，反馈清晰，不会出现虚按或者卡滞的情况。

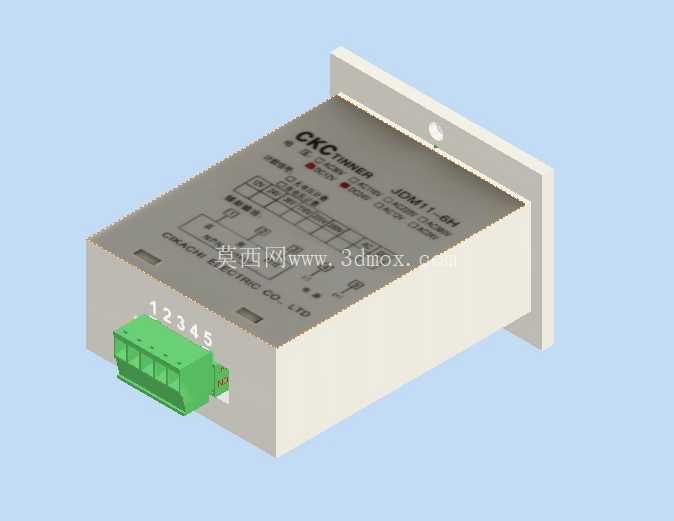

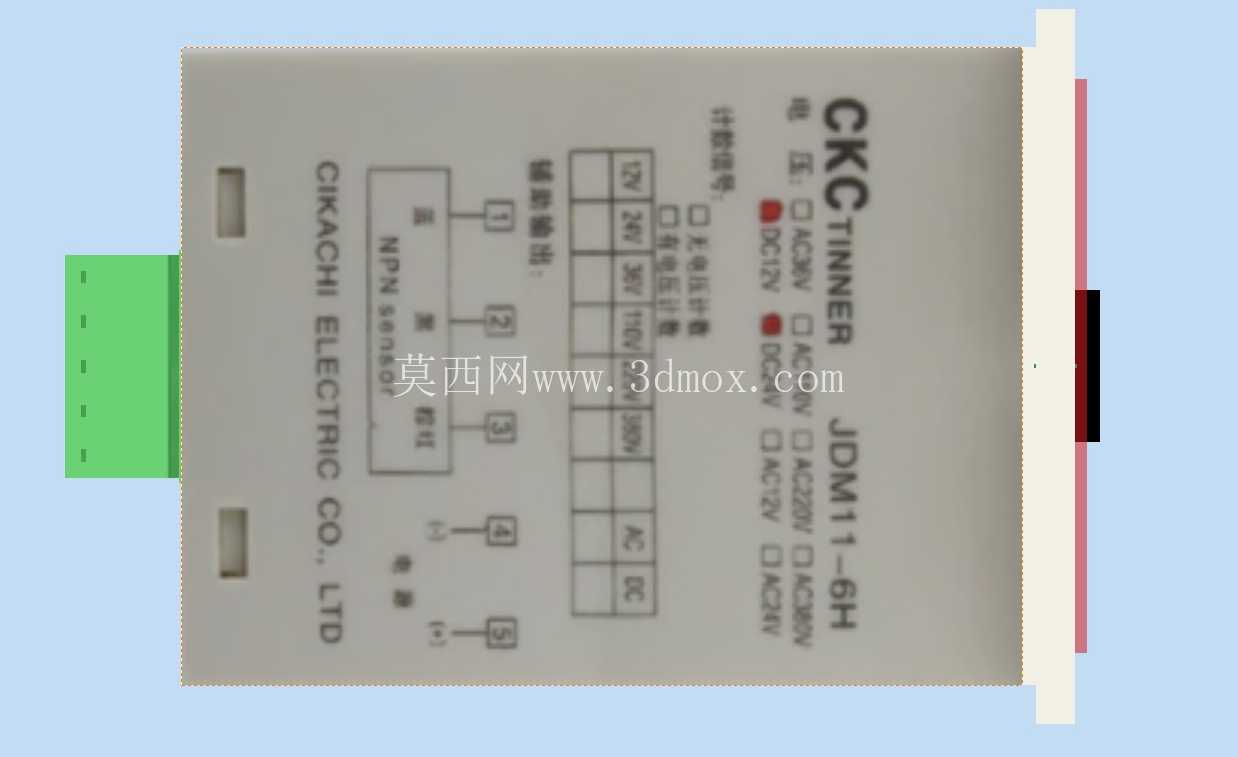

　　壳体部分采用阻燃ABS工程塑料注塑成型，壳体表面做了细磨砂处理，既能抵抗车间环境内的油污、粉尘附着，也能在长期使用后避免表面出现明显划痕，保持外观整洁。壳体侧面预留了标准接线端子的安装位，接线端子采用螺丝压接式结构，可适配0.5-1.5平方毫米的多股铜芯导线，接线时导线插入端子后拧紧压接螺丝即可完成固定，接线的抗拉强度能满足工业设备震动环境下的使用要求，不会因为设备长期运行的震动导致接线松脱、计数信号中断。壳体内部的电路板安装槽做了定位筋设计，电路板装入后依靠定位筋完全固定，不需要额外打胶固定，在设备运行产生的持续震动环境下，电路板不会出现移位、元器件引脚脱焊的问题。

　　从功能适配性来看，这款计数器支持干接点信号输入与NPN传感器信号输入两种触发模式，可适配多数工业现场的计数触发源：在输送线计数场景下，可对接安装在输送线侧方的光电传感器，当工件经过传感器检测位置时，传感器输出的低电平信号直接触发计数器累加计数；在冲压设备配套场景下，可对接设备的行程开关干接点信号，每完成一次冲压行程，行程开关闭合一次，计数器对应累加一个数值，准确统计冲压加工的工件数量。六位的计数量程可满足绝大多数单机设备的日产量计数需求，不需要频繁中途清零，计数数值在设备断电情况下可依靠内部存储保持，不会因为临时断电导致已统计的计数数据丢失，恢复供电后可直接延续之前的数值继续计数。

　　在安装边界设计上，这款计数器的壳体深度做了优化控制，即使是厚度较薄的台式设备电控箱，也能顺利装入，不会出现壳体尾部顶到箱内其他元器件的情况；面板与柜体接触的位置设置了一圈密封橡胶圈，当计数器嵌入安装孔后，橡胶圈被压紧在面板与柜体表面之间，可阻挡车间内的粉尘、切削液飞溅从安装缝隙进入电控柜内部，提升电控柜的整体防护等级。面板上的品牌标识与型号标识采用激光雕刻工艺，不会因为长期擦拭、油污侵蚀出现标识模糊脱落的问题，后期设备维护时可快速识别器件型号，方便备件更换。

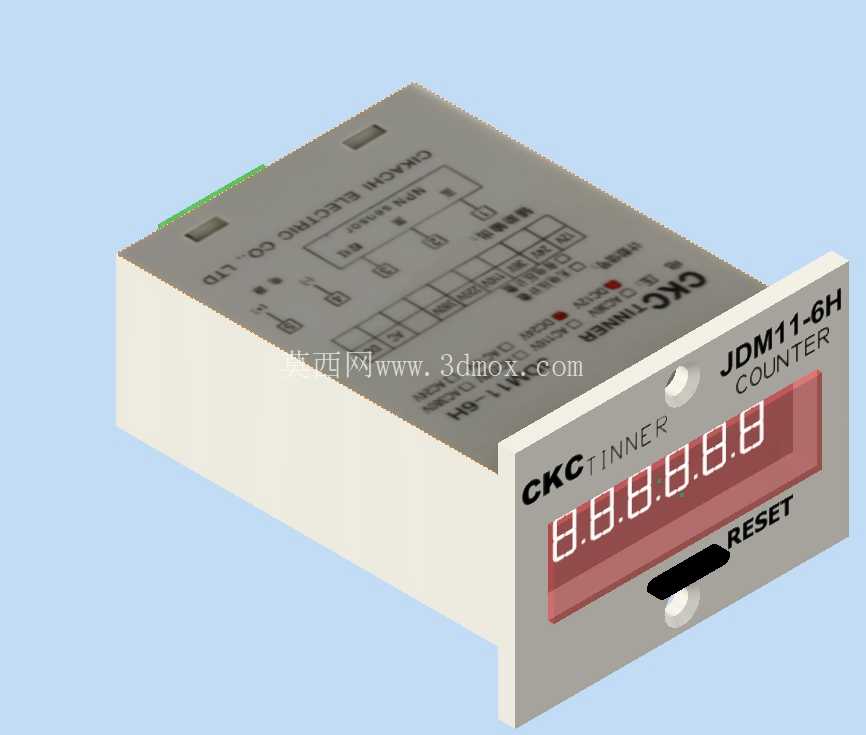

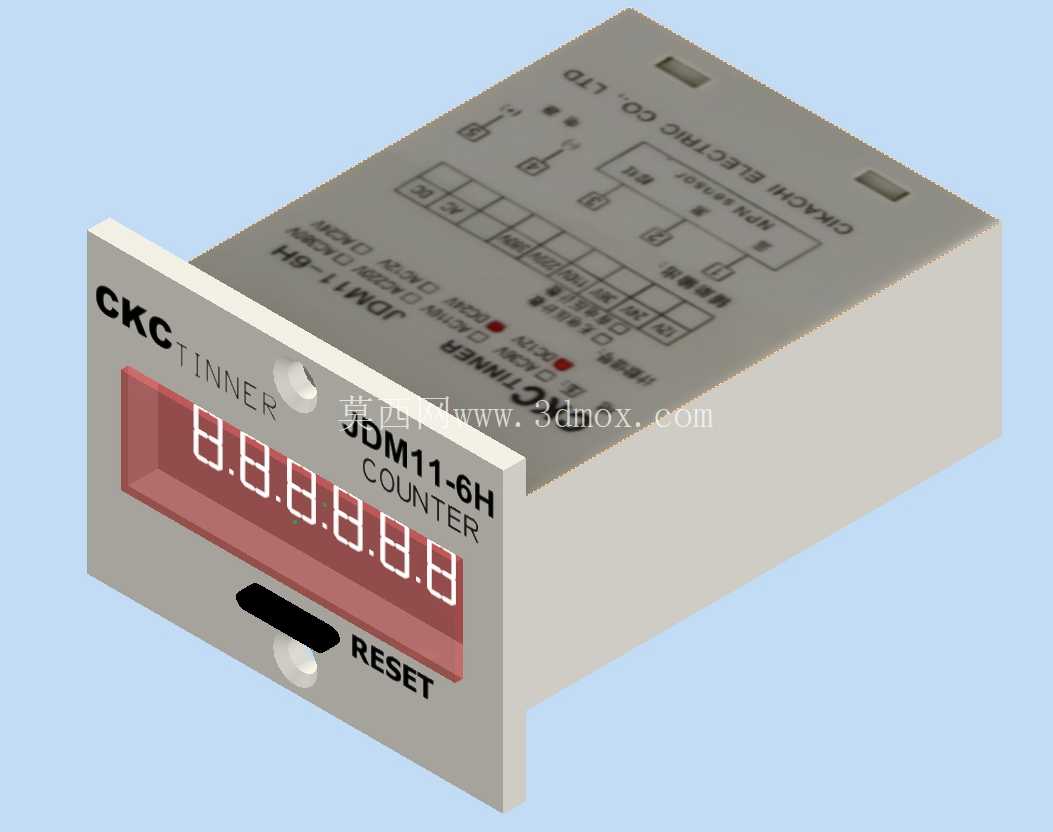

　　在三维建模过程中，这款模型完整还原了产品的所有结构细节：包括面板数码管的显示区域分层、复位按键的内凹结构、壳体侧面的卡扣结构、尾部接线端子的排布位置，所有尺寸均按照实物的安装尺寸做1:1还原，结构设计人员在做电控柜面板布局设计时，可直接将该模型导入装配体，提前预留安装开孔位置，核对安装间隙，避免后期实际安装时出现开孔尺寸不符、与柜内其他元器件干涉的问题；同时模型也还原了产品的外观细节，可用于设备三维方案的可视化展示，让方案呈现更贴近真实设备的最终效果。
