饮水机内置环形加热管路分配组件

　　该组件属于台式及立式饮水机加热单元的核心流体分配部件，主要承担加热腔内部冷热水流的导向、分配与流道衔接功能，日常应用场景覆盖家用台式饮水机、商用立式直饮机、小型桌面即热式饮水设备的加热模块装配环节，是连接进水通路、加热腔体与出水龙头的关键衔接结构。从实际使用工况来看，组件长期处于85-95℃的热水接触环境，同时需要承受0.1-0.3MPa的管路静水压，因此结构设计上优先考虑流道的顺滑性与安装的稳固性，避免出现水流滞流、局部结垢或者安装松脱导致的漏水问题。

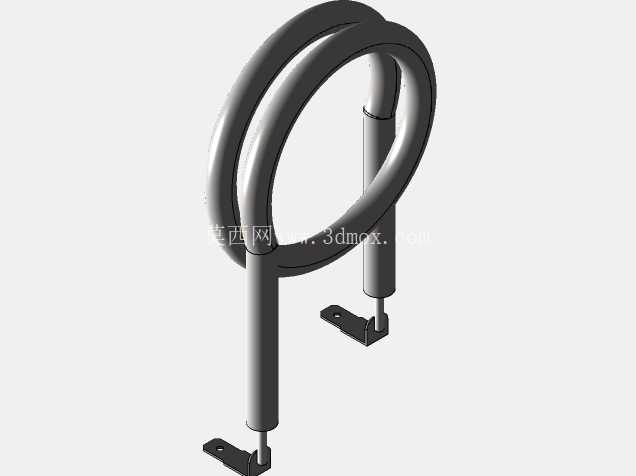

　　整体结构采用双环并行的环形管路搭配两个垂直支撑固定脚的布局，环形流道的设计并非随意选型，而是经过流阻计算确定的：环形结构可以让进入加热腔的水流在环道内形成均匀的环向流，避免传统直管路进水时水流直冲加热管壁造成的局部温度不均，同时双环并行的流道可以在有限的加热腔空间内拉长水流的受热路径，让水流在流经环道的过程中充分和加热腔的热量交换，提升加热效率的同时减少沸水喷溅的概率。两个垂直布置的支撑柱下端自带L型安装固定片，固定片上预留了标准安装孔位，安装时可以直接通过螺丝将组件固定在加热腔的底部安装基面，不需要额外设计定制固定支架，能够适配多数现有饮水机加热腔的通用安装孔距，降低整机装配的零件复杂度。

　　从安装边界来看，组件整体的环形外径控制在常规小型饮水机加热腔的内径范围内，垂直支撑柱的高度刚好匹配加热腔底部到上盖的安装间距，安装完成后环形管路的最高点距离加热腔上盖留有足够的安全间隙，不会出现和上盖温度传感器或者防干烧探针干涉的问题；管路的两个进出水口分别设置在支撑柱的顶端，采用标准的快插接口尺寸，可以直接和饮水机内部的食品级硅胶水管对接，不需要额外的转接头，装配时工人只需要将水管对准接口推入即可完成密封连接，能够有效提升整机装配的线体效率。

　　设计过程中针对流体分配的均匀性做了针对性优化：双环流道的连接处做了大圆角过渡处理，没有直角弯折结构，能够最大程度降低水流在管路内部的流动阻力，减少水泵的工作负载，同时避免直角位置长期使用后出现水垢沉积堵塞流道的问题；支撑柱和环形管路的连接位置做了加厚处理，因为该位置是安装时的主要受力点，同时也是冷热应力交替的集中区域，加厚的壁厚可以提升结构的抗疲劳强度，避免长期使用后出现焊缝开裂或者管路变形的问题。固定片的折弯角度经过多次装配验证，和加热腔底部的安装基面完全贴合，安装后不会出现组件倾斜导致的流道错位，同时固定片的边角做了倒钝处理，避免装配过程中划伤工人或者划破水管绝缘层。

　　在实际选型适配过程中，该组件可以直接替换传统的单管直入式加热分配结构，不需要对原有加热腔的外形做大幅修改，只需要确认安装孔位匹配即可完成替换，替换后能够有效改善加热过程中的水流噪音，减少因为水流扰动造成的加热腔共振问题，同时提升出水温度的稳定性，避免出现出水温度忽高忽低的情况。针对小型桌面即热式饮水机的紧凑空间需求，该组件的环形结构相比传统的蛇形管路布局占用的竖向空间更小，能够给加热腔内部的加热管、温度传感器等部件留出更多的布置空间，有利于整机的小型化设计。
