TraconLS15GQ-B型微动开关结构设计

　　在工业电气控制回路、小型机电设备的行程检测环节，这类顶柱式微动开关是触发信号传递的核心基础元件，日常选型时经常会碰到安装空间局促、触发行程精度要求高的场景，这款LS15GQ-B型微动开关的结构设计，刚好适配这类紧凑安装位的使用需求。从实际使用场景来看，这类微动开关常被用在小型自动化设备的行程端点限位、安全门闭合检测、工装夹具到位确认、电梯轿厢门机位置反馈这类场景，相比大尺寸的行程开关，它的触发力更小，响应速度更快，不会因为触发端的接触阻力影响被检测部件的正常运动，哪怕是轻载的运动机构，也能可靠触发信号。

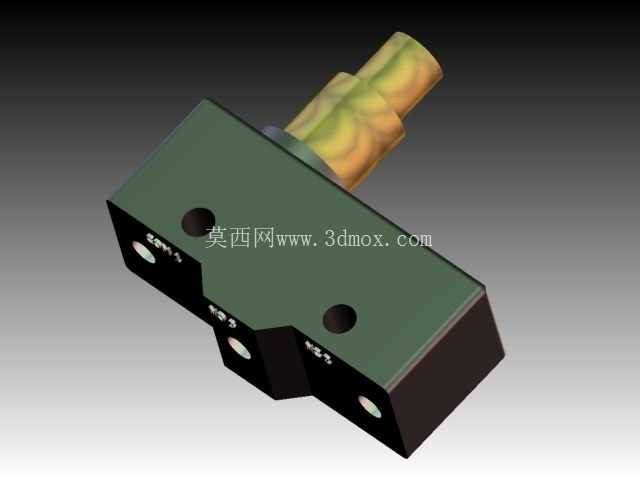

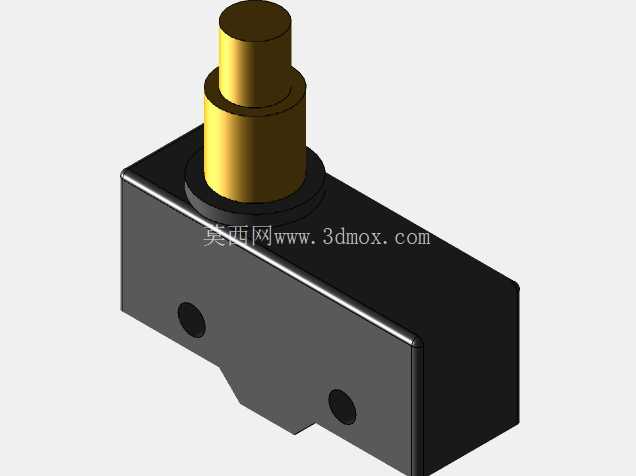

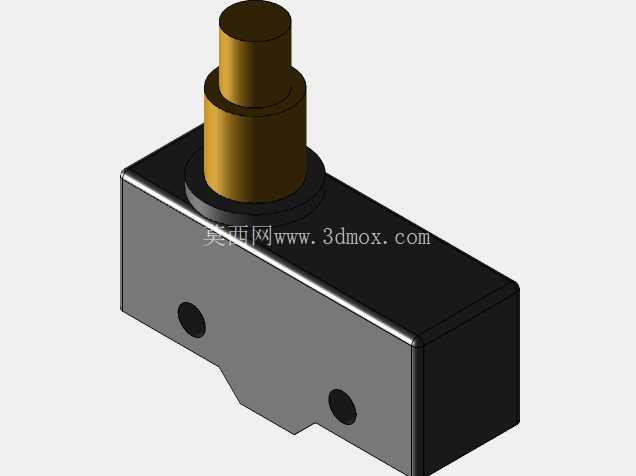

　　从结构设计思路来看，这款开关采用了方块式基座加顶部突出触发柱的布局，主体基座为方正的带安装孔结构，两个安装孔分布在基座对角位置，安装时可以直接通过M3规格的螺丝穿过安装孔固定在安装板上，不需要额外设计复杂的固定支架，安装孔的中心距经过匹配常规小型电气元件的安装间距，适配市面上多数通用的微动开关安装位，替换旧件时不需要重新打孔调整安装位置。顶部的触发柱采用圆柱式突出设计，触发方向垂直于基座安装面，当运动部件接触到触发柱顶端，下压到额定触发行程时，开关内部的触点就会完成通断切换，触发柱的表面做了耐磨处理，长期反复触发也不会出现过度磨损导致行程偏移的问题。

　　从安装边界来看，这款开关的整体基座厚度较薄，突出安装面的触发柱长度控制在合理范围，安装时只需要在安装板上预留对应基座的方形安装空间，不需要在触发方向预留过多的避让空间，哪怕是安装在两层结构板之间的狭窄夹层里，也能保证触发柱有足够的运动行程。基座侧面预留了接线端子的位置，接线时可以从侧面直接接入导线，不会和顶部的触发运动部件产生干涉，端子的位置做了防错位设计，避免接线时接错常开常闭触点。

　　从功能特性来看，这款开关的内部触点采用快动结构，触发时触点的切换速度和触发柱的下压速度无关，哪怕是缓慢下压触发柱，触点也能快速完成通断，避免触点因为缓慢通断产生拉弧烧蚀的问题，延长开关的使用寿命。开关的基座采用绝缘耐温的工程塑料材质，能适应工业现场常见的温度波动环境，不会因为设备运行产生的热量导致基座变形，影响触发精度。触发柱和基座之间的配合做了密封防尘设计，能阻挡现场的细小粉尘进入开关内部，避免粉尘堆积导致触点接触不良或者触发卡涩的问题，在普通的工业车间环境下不需要额外加装防尘罩就能稳定工作。

　　在做三维建模的时候，需要重点关注触发柱的运动行程和安装孔的位置公差，安装孔的位置公差要控制在±0.1mm以内，避免安装时出现孔位对不齐的问题，触发柱的突出高度要和额定触发行程匹配，保证下压到设计行程时触点能可靠切换，同时要预留超程余量，避免运动部件过冲损坏开关内部结构。建模时还要注意接线端子的突出尺寸，预留足够的接线空间，避免安装后导线被其他结构件挤压导致接线松脱。这类小型微动开关虽然是基础电气元件，但在设备里的作用至关重要，一旦出现触发失效，可能导致设备误动作甚至引发安全问题，所以建模时的尺寸精度、结构细节都要严格匹配实物的安装和运动要求，不能只做外观的形似，要保证模型能直接用于安装布局仿真、干涉检查，给后续的结构设计、选型装配提供准确的参考。
