老苏联款TB1-2型拨动开关结构设计

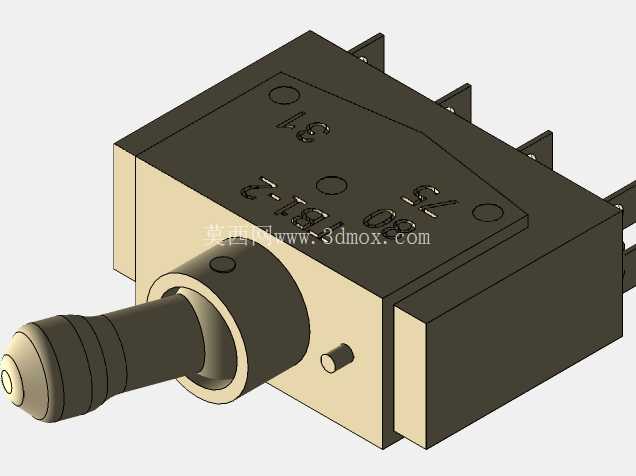

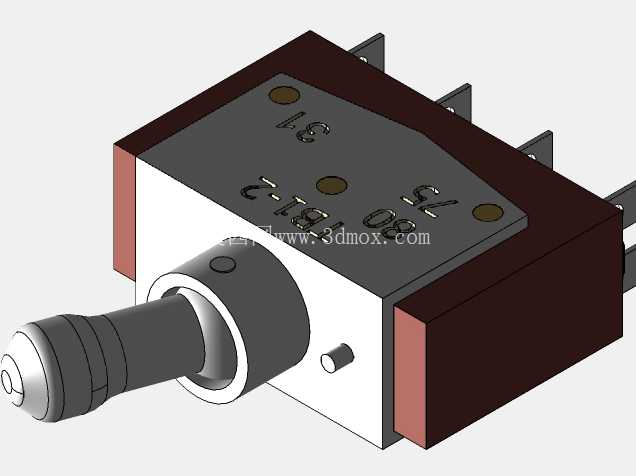

　　从结构设计逻辑来看，这款开关的壳体采用酚醛树脂压塑成型，也就是常说的电木材质，这类材料在早期电气元件中应用广泛，具备优异的绝缘性能与抗电弧能力，在小功率回路通断瞬间产生的微弱电弧不会对壳体造成烧蚀，同时材料的热变形温度较高，长期在额定电流下工作不会出现壳体软化变形的问题。开关的金属安装引脚采用冲裁成型的铜质基材，表面做镀锡处理，既保证了引脚的导电性能，也避免长期存放或使用过程中出现氧化锈蚀导致的接触电阻增大问题，引脚的排布间距符合早期苏制电气元件的安装孔位标准，可直接适配对应规格的印刷电路板或者接线端子排安装，无需额外做孔位调整。在老式工业控制回路、早期机电设备的信号切换与小功率电源通断场景中，这类拨杆式开关的应用覆盖了从机床操作面板、老式通讯设备电源控制到小型配电回路的手动切换环节，区别于现代轻触开关的瞬时触发逻辑，该款拨动开关采用自锁式档位结构，拨杆动作后可稳定保持在对应通断档位，无需持续施加外力即可维持回路状态，适配需要长期保持通断状态的控制场景，避免因振动、外力误触导致的回路状态跳变。

　　拨杆部分采用金属杆与绝缘操作帽组合的结构，操作帽表面做滚花处理，增大手指拨动时的摩擦力，即便操作人员佩戴薄型劳保手套也能顺利完成档位切换操作，拨杆与壳体内部的动触点组件采用刚性连接，拨杆的摆动行程直接对应内部触点的闭合与断开行程，动作传递无虚位，档位切换的手感清晰，操作人员可通过拨杆的到位触感与轻微的咔嗒声判断开关是否完成状态切换，无需额外观察回路指示灯即可确认操作结果。内部触点采用银铜合金材质，相比纯铜触点具备更低的接触电阻与更强的耐电弧烧蚀能力，在额定负载下的通断寿命可满足工业设备长期使用的需求，触点的接触压力通过内置的弹片结构提供，长期使用后弹片的应力衰减控制在合理范围内，不会出现接触不良、触点发热的问题。

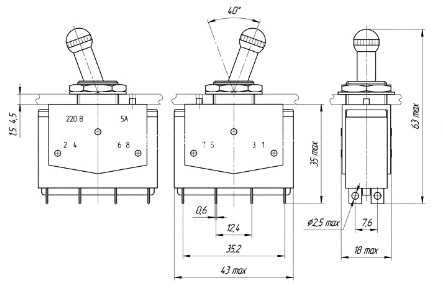

　　从安装边界尺寸来看，这款开关的主体壳体为矩形结构，安装时从面板正面插入安装孔，通过壳体侧面的固定耳或者配套的锁紧螺母完成面板固定，拨杆的伸出长度适配常规厚度的设备操作面板，不会因为拨杆过长导致外部误碰，也不会因为伸出过短导致操作不便。开关的背部引脚长度满足波峰焊或者手工焊接的操作需求，引脚的截面尺寸适配常规线径的导线压接或者焊接，在做设备维修替换时，即便没有原厂配件，也可通过测量安装孔位、引脚间距完成同规格替代件的适配。

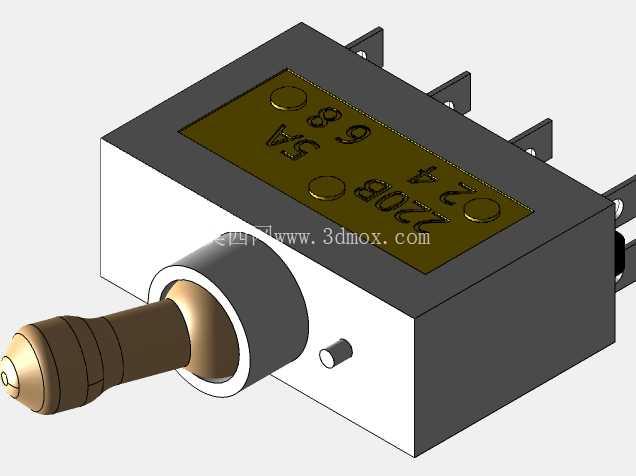

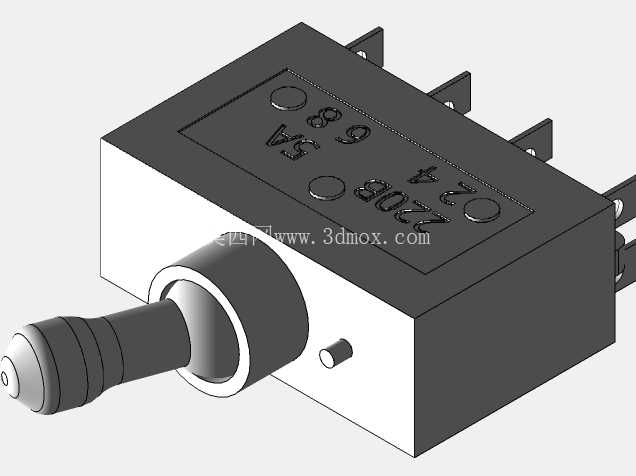

　　在三维建模过程中，需要重点还原拨杆的摆动角度范围、内部触点的动作行程关系，以及壳体与安装面板的配合公差，尤其是拨杆与壳体前端的配合间隙，既要保证拨杆摆动顺畅无卡滞，也要避免间隙过大导致灰尘、切削液等杂物进入开关内部造成触点接触不良。这类老式开关的结构设计没有多余的冗余部件，所有结构都服务于可靠通断这一核心功能，相比现代集成化的电子开关，其结构的可维修性更强，出现触点氧化、弹片失效等问题时可拆开壳体完成维修，在一些老式工业设备的维保场景中，这类开关的三维模型可用于配件的测绘复刻，解决老旧设备配件停产难以采购的问题，建模时需要注意还原苏制元件的尺寸公差特点，其配合精度与现代日系、欧美系开关存在一定差异，不能直接套用现代开关的安装尺寸标准，否则会出现安装后配合过松或者无法装入的问题。开关表面的标识字符采用模压成型工艺直接制作在壳体表面，长期使用不会出现标识磨损脱落的问题，字符内容包含开关型号、额定电压电流参数与档位标识，建模时可通过纹理映射还原这类标识的细节，保证模型的写实度，满足设备维保、老旧设备数字化建模的素材需求。
