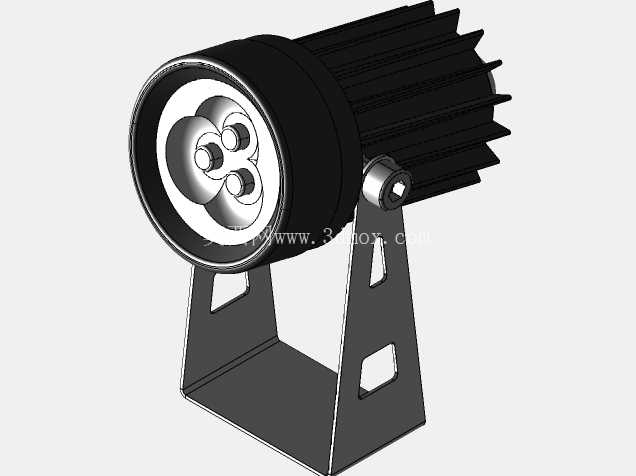

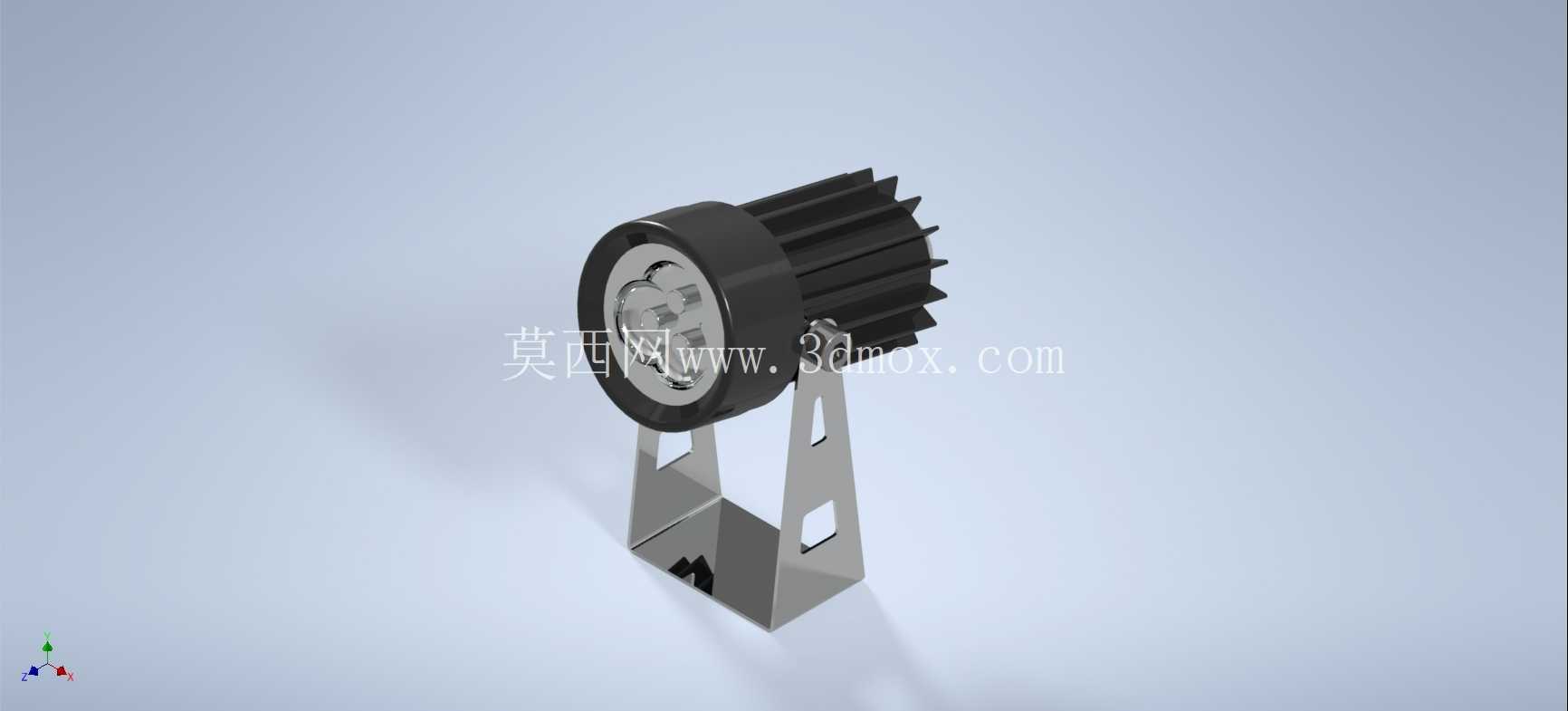

户外支架式三珠LED聚光照明灯具结构

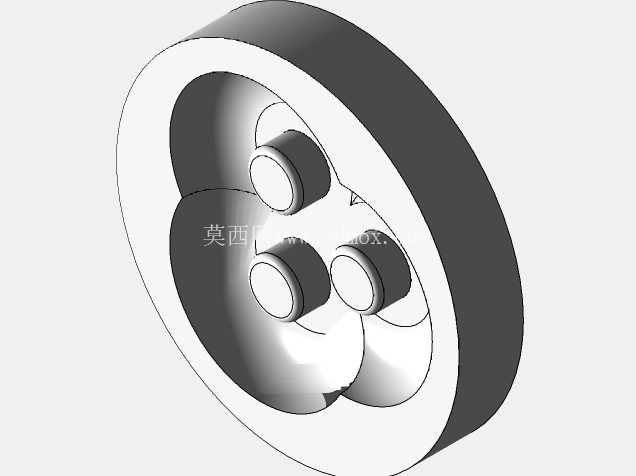

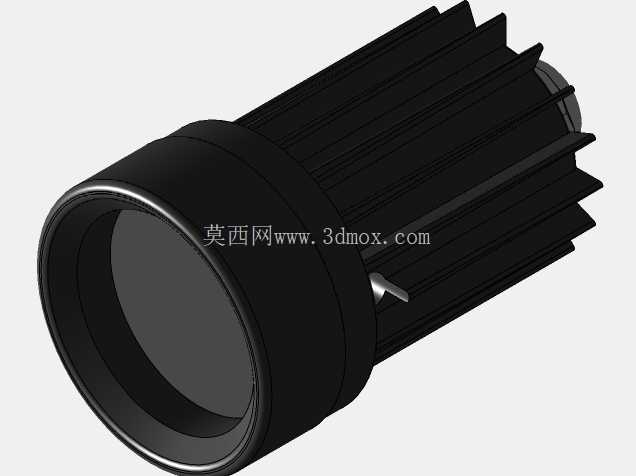

　　这款户外用三灯珠聚光照明结构，在做三维建模时首先要考虑户外长期使用的工况约束，毕竟这类灯具常部署在花园步道边缘、池塘周边防护带、厂区道路转角这类露天点位，要扛得住日晒雨淋、昼夜温差带来的结构形变，还要兼顾安装后的照射角度可调需求。从结构拆分来看，灯头部分采用带径向散热鳍片的一体式壳体设计，鳍片的排布方向顺着灯头轴向延伸，既可以在自然对流状态下带走3W灯珠工作产生的热量，避免灯珠结温过高加速光衰，也能在雨天让顺着壳体流下的积水顺着鳍片间隙快速排走，减少积水在壳体接缝处积存的概率。灯头前端的灯圈做了内凹式设计，三颗LED灯珠呈三角排布嵌装在反光杯内，反光杯的曲面曲率经过匹配调整，能把单颗灯珠的出光角度收拢在预设的聚光范围内，避免光线过度散射造成的照度浪费，满足小范围重点照明的需求。

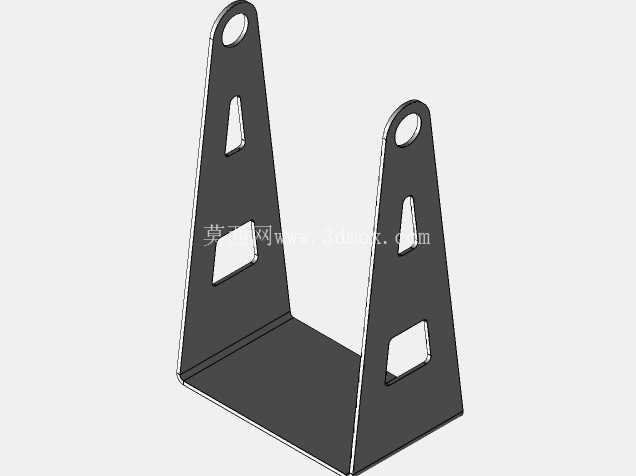

　　支撑部分采用U型弯折支架结构，支架的两个立臂直接通过侧方的锁紧螺栓和灯头壳体连接，这个连接结构是角度调节的核心，安装时松开侧螺栓就能调整灯头的俯仰角度，调整到位后拧紧螺栓即可依靠接触面的摩擦力锁止角度，不需要额外的定位销结构，简化了零件数量也降低了后期维护的复杂度。支架的底板上预留了两个对称的安装孔位，安装边界尺寸适配常规的户外膨胀螺丝规格，不管是装在水泥基座、金属立杆还是墙面挑板上，都不需要额外做转接件，直接通过孔位穿入紧固件就能完成固定，底板和立臂的弯折处做了圆弧过渡，避免弯折处应力集中在长期风载振动下出现开裂。

　　从设计思路上，整个结构没有做多余的装饰性特征，所有外形结构都服务于功能需求：散热鳍片的高度、厚度、间距都经过热传导校核，在保证壳体整体强度的前提下尽可能增大散热面积，同时控制整体重量不会过大，避免支架长期承重出现形变；灯头和支架的连接轴位置做了凸台结构，既可以增加螺栓连接的接触面积，也能在调整角度时起到限位作用，避免灯头转动角度过大扯断内部接线。实际选型应用时，这款灯具的照射覆盖范围适合做局部重点照明，比如花园里的景观树打光、池塘边的警示照明、道路岔口的补光，不需要大范围泛光的场景下，聚光结构能把光线集中在需要照亮的区域，比同功率泛光灯的目标区域照度高出不少。

　　建模过程中要特别注意几个配合边界：灯头壳体前后端的配合止口尺寸要留够密封胶圈的安装槽位，保证户外使用时的防护等级；支架立臂和灯头连接孔的同轴度要控制在合理公差范围内，避免装配时出现螺栓穿入困难、调整角度卡滞的问题；散热鳍片的根部要做圆角过渡，避免压铸成型时出现应力裂纹，也能减少加工过程中的毛刺锐边，提升装配时的操作安全性。另外灯头尾部的出线位置要做防水接头的安装位，保证线缆引出位置的密封性能，避免雨水顺着线缆缝隙进入灯体内部造成电路故障。整个结构的零件数量控制在较低水平，壳体、支架、灯圈、锁紧螺栓几个主要零件就能完成整体装配，不管是批量压铸生产还是后期维护更换零件，都能控制成本和操作难度，适配户外照明设备长期免维护的使用需求。
