带加强筋的卧式轴支撑安装支座结构

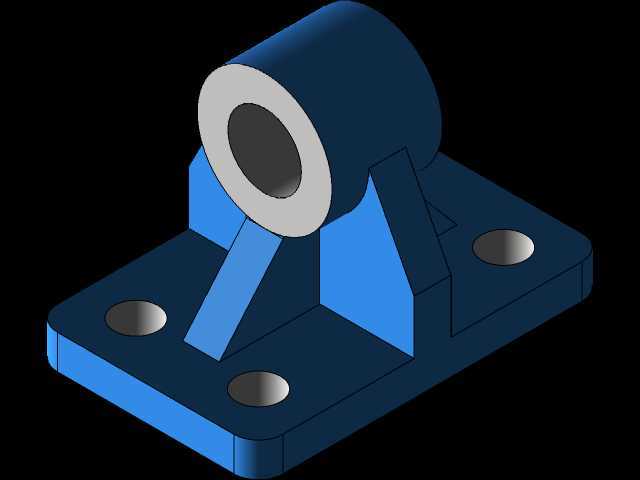

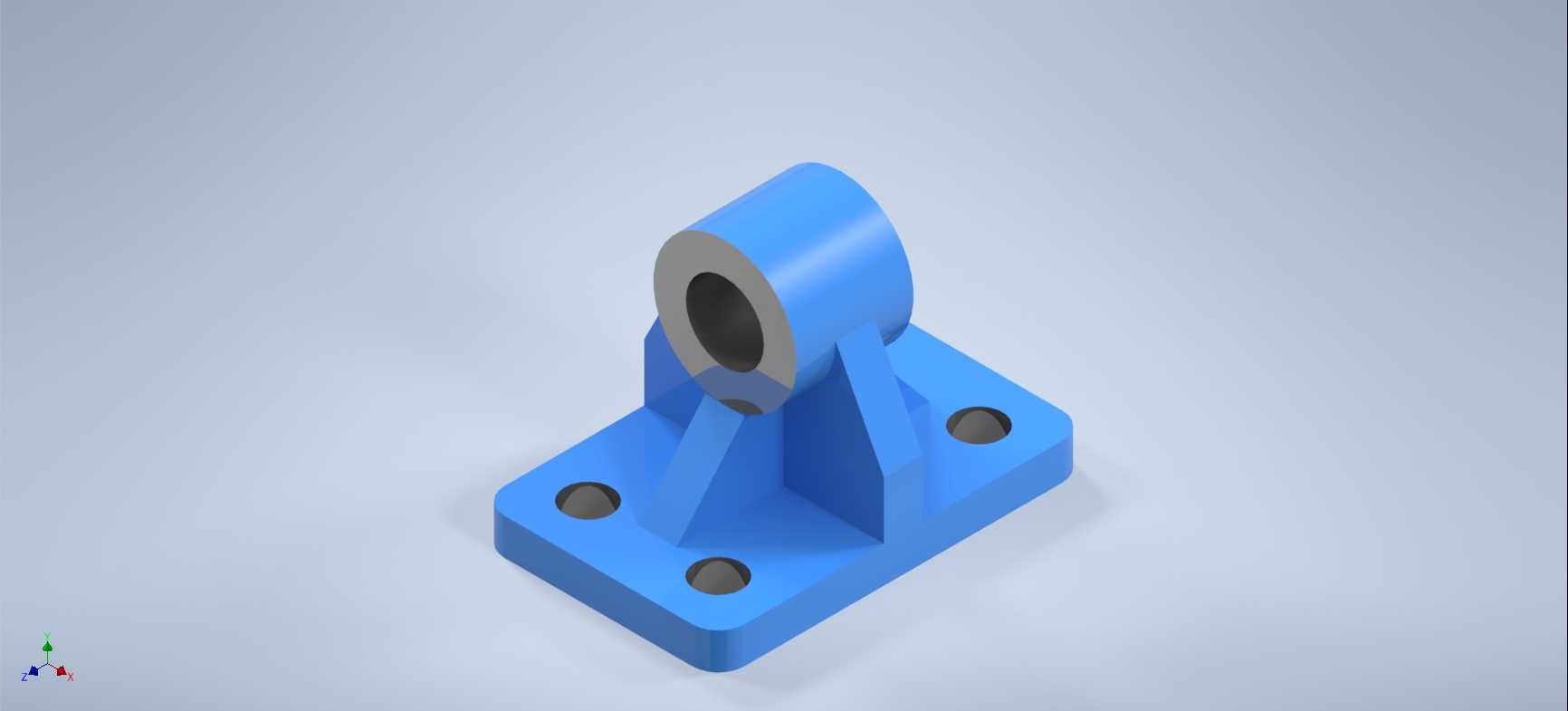

　　这类带三角加强筋的卧式轴支撑支座，在轻工输送线、小型自动化专机的从动辊组安装环节应用十分普遍，日常设备运维中也常作为非标替换件进行测绘加工。不同于立式轴座的垂直承载逻辑，该结构的核心作用是为水平布置的光轴、辊筒轴端提供径向支撑，同时通过底板的安装孔完成与设备机架的刚性固定，避免轴系运转过程中出现径向窜动、支撑端下沉的问题。从结构功能来看，上部的圆筒部分是核心的轴配合区域，内孔需要根据适配轴径做公差匹配，常规工况下多采用H7间隙配合，方便轴的穿装与后期拆卸维护，筒壁厚度经过受力核算，能够承受轴端传递的径向载荷，避免长期受载出现筒壁开裂变形。

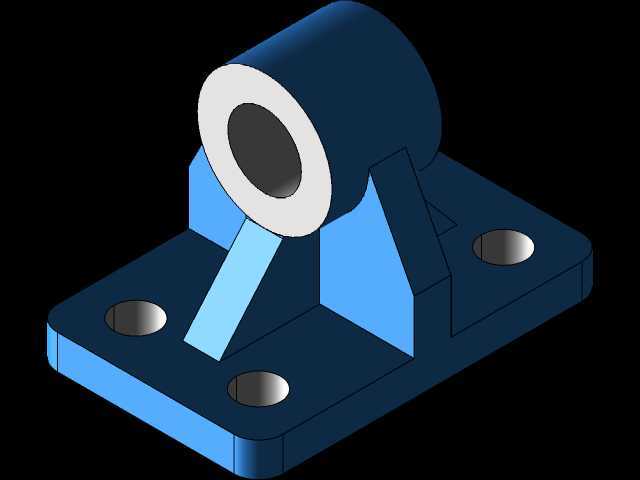

　　底板部分设计为带圆角的矩形结构，三个沉头安装孔呈三角分布，这种孔位布局相比对称两孔设计，能更好抵消轴系运转时产生的周向扭转力，安装时沉孔可将螺栓头完全埋入板内，不会突出底板表面影响安装贴合度，底板与安装面的贴合面需要做铣平处理，平面度控制在0.1mm以内，避免安装后出现支座倾斜导致轴系卡滞。连接圆筒与底板的两块三角加强筋是整个结构的受力关键，筋板分别布置在圆筒轴向的两侧，从底板表面一直延伸到圆筒外壁中部，这种结构能有效将圆筒承受的径向载荷分散传递到底板整个平面，避免圆筒与底板连接的根部出现应力集中，在长期交变载荷下也不容易出现焊缝断裂或者结构变形，相比无筋的直连结构，承载能力能提升40%以上，同时不会过多增加整体重量。

　　设计这类支座时，首先要确定适配的轴径尺寸，以此倒推上部圆筒的内孔、外径以及长度参数，圆筒长度一般取轴径的1.2到1.5倍，保证足够的配合接触面积，避免轴在孔内出现晃动。再根据设备机架的安装空间确定底板的长宽尺寸，安装孔的孔距要匹配机架上预留的安装螺孔位置，沉孔深度要适配所选内六角螺栓的头部高度，保证螺栓锁紧后不会突出板面。加强筋的厚度一般取底板厚度的0.8倍，筋板与圆筒、底板的连接处都要做圆角过渡，减少应力集中点，同时也能避免加工、铸造过程中出现应力开裂。

　　安装边界方面，这类支座的整体高度由圆筒中心高决定，中心高尺寸需要匹配配套辊筒、轴系的安装高度要求，保证轴系安装后处于水平状态，底板的外轮廓尺寸要小于机架上的安装接触面，避免安装时出现边缘悬空，三个安装孔的孔径要比所选螺栓大1到2mm，预留一定的安装调整余量，方便安装时微调支座位置保证轴的同轴度。实际应用中，这类支座常成对使用，分别支撑轴的两端，安装时需要先固定一端支座，再调整另一端支座的位置，打表检测轴的径向跳动量符合要求后再完全锁紧螺栓，避免两端支座不同心导致轴运转时出现卡滞、磨损加剧的问题。针对有腐蚀、潮湿的应用场景，还可以在支座表面做氧化、喷塑处理，提升结构的防锈能力，针对重载工况，则可以适当增加筒壁厚度、筋板厚度，提升整体结构的刚性。
