140uF交流滤波圆柱铝壳电容结构

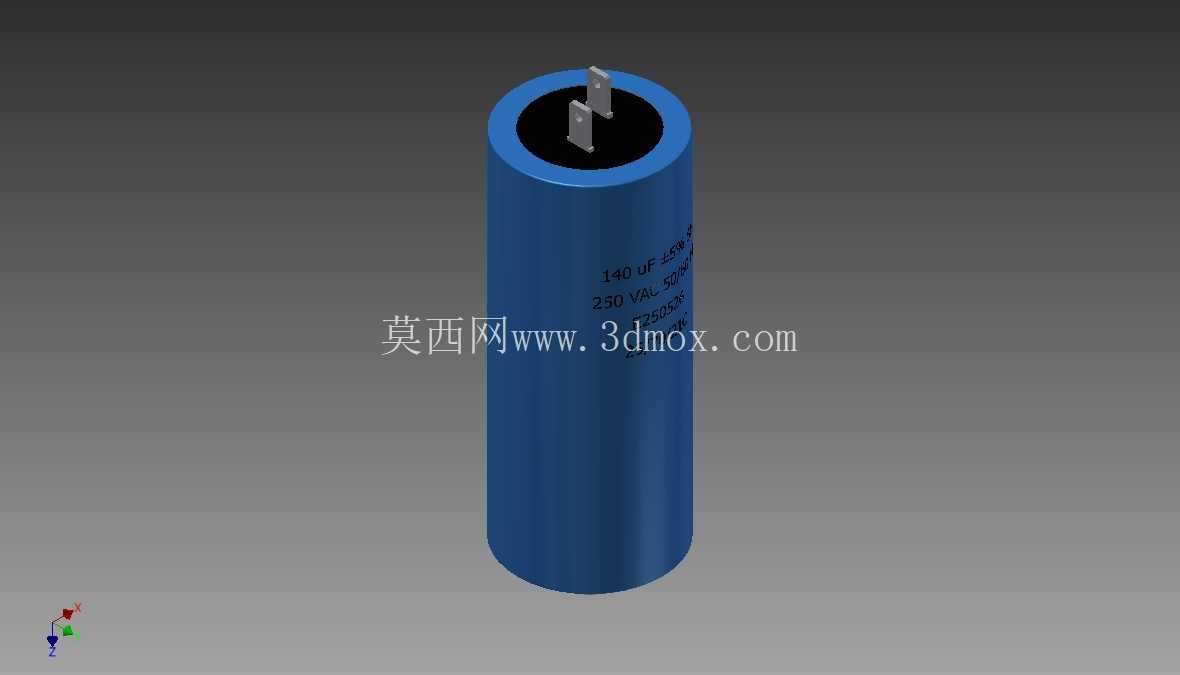

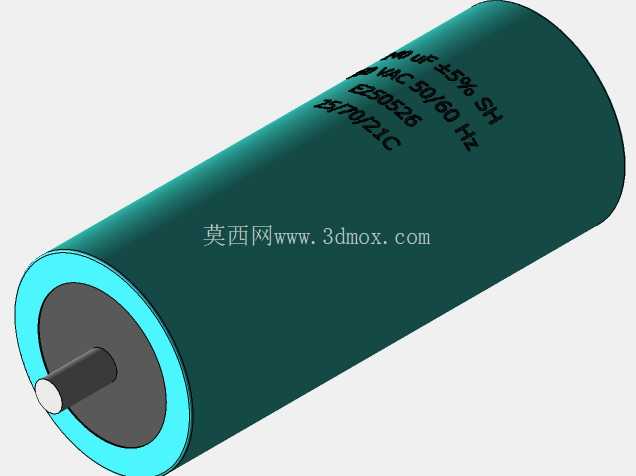

　　这款140uF规格的圆柱型交流电容，主要面向工频交流回路的功率补偿、纹波滤除场景设计，常见于工业电机启动回路、低压配电进线端滤波、开关电源交流侧EMI抑制模块中，是工业电控系统里用量较大的无源基础元件。从结构设计来看，整体采用密封铝壳卷绕封装形式，外壳做深蓝色绝缘涂覆处理，既可以避免外壳带电引发的安装短路风险，也能提升元件在潮湿、多粉尘工业环境下的耐锈蚀能力。顶部引出两个平行布置的扁形插片接线端子，端子与外壳结合处做了环氧密封灌封，能杜绝卷绕芯子吸潮导致的容量衰减、绝缘击穿问题，端子间距按照常规工业电容安装标准设定，适配市面上通用的快插接线端子，不需要额外做转接件就能完成接线，现场装配效率较高。

　　设计阶段首先考虑的是交流工况下的耐压冗余，标称250VAC的工作电压下，芯子卷绕时的介质膜厚度留足了1.5倍以上的耐压余量，能承受回路中短时的操作过电压冲击，避免出现击穿爆壳的故障。外形尺寸上，圆柱主体的直径与高度比例经过优化，既保证内部卷绕芯子有足够的散热面积，也控制了整体安装占用空间，安装时可以采用卡箍抱紧外壳的方式固定在电控箱安装板上，也可以通过顶部端子直接挂载在PCB板上，两种安装方式都不需要额外定制固定支架，适配不同结构的电控设备布局需求。

　　从实际使用场景来看，这类电容在单相小型电机的启动回路中，负责移相提供启动转矩，选型时需要匹配电机功率对应容量值，140uF的容量适配百瓦级到两百瓦级的单相交流电机，比如小型排风机、桌面型工业输送带驱动电机、小型水泵的启动回路都能适配；在交流电源进线端的滤波回路中，它和共模电感、安规电容配合，能滤除电网中的差模纹波干扰，避免设备内部的控制信号被电网杂波干扰，提升电控系统的运行稳定性。建模过程中，对外壳的圆弧过渡、端子的倒角细节都做了还原，外壳表面印刷的参数标识位置也和实物一致，结构工程师在做电控箱布局设计时，可以直接调用这个模型做干涉检查，提前核对安装孔位、接线空间是否足够，避免实际装配时出现端子与周边元件距离不足、卡箍安装空间不够的问题。

　　安装边界方面，需要注意电容本体与周边发热元件的距离要留足10mm以上的散热间隙，因为交流电容在长期满负荷工作时会有一定的温升，如果紧贴整流桥、功率电阻这类发热元件，会加速内部介质老化，缩短使用寿命；顶部插片接线时，插拔力度要控制在合理范围，避免大力掰动端子导致密封处开裂，破坏内部密封环境。外壳的绝缘涂覆层在建模时也做了厚度还原，做安规距离校核时，可以直接按照模型外轮廓计算带电体到安装板、周边金属元件的电气间隙，不需要额外叠加绝缘层厚度，能提升结构设计阶段的校核效率。卷绕芯子的内部结构虽然在外观模型中没有完全拆解呈现，但外壳的内部空腔尺寸完全按照实物比例建模，如果后续需要做热仿真分析，可以直接在模型空腔内赋予芯子对应的材料参数，不需要重新调整外壳尺寸。
