无人机用5V8V12V多路输出配电板结构

　　在小型多旋翼无人机的动力与电控系统搭建中，配电模块是连接主电池与飞控、电调、图传、接收机等各类用电负载的核心枢纽，这款集成BEC功能的配电板，正是针对小型无人机紧凑装机需求设计的供电转换部件，可将动力电池输入的12V高压直流电，转换为5V、8V、12V三路稳定输出，满足不同电压等级外设的供电需求，避免额外搭载多个独立降压模块带来的布线杂乱、重量冗余问题。从实际装机场景来看，这类配电板多用于轴距250到450之间的穿越机、航拍小型无人机，也可迁移到小型移动机器人、便携嵌入式设备的供电系统中，只要输入电压匹配、负载功率在额定范围内，就能替代分立的降压模块完成多回路供电分配。

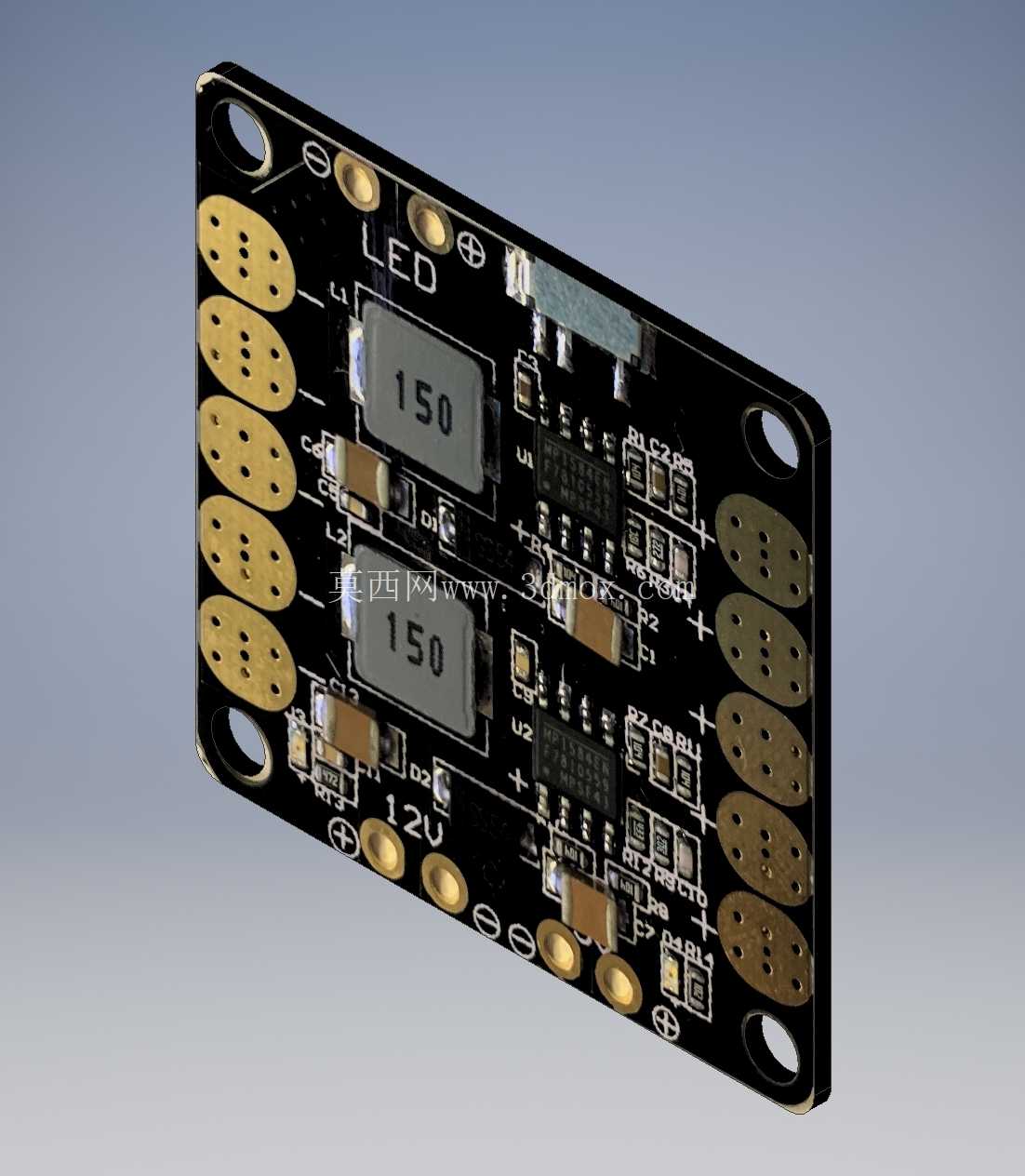

　　从结构设计上看，整块板采用FR-4玻纤PCB作为基材，板体轮廓为带安装孔的矩形，四个角位预留了直径3.2mm的圆形安装孔，孔位中心距匹配主流无人机中心板的安装间距，可直接通过M3尼龙螺柱固定在飞控下方或者机臂中心的安装位上，安装后板体边缘不会超出中心板边界，不会和机臂、电机座产生运动干涉。板上的功率回路采用大面积铺铜设计，两个标注150的屏蔽功率电感布置在板体左侧区域，分别对应两路降压回路，电感周边预留了足够的散热间隙，避免大电流工况下热量堆积影响周边元件；输入输出端全部采用镀金焊盘，左侧排布的多组焊盘对应12V直流通路输出，可直接连接各个电调的电源输入端，右侧焊盘分别对应5V、8V的稳压输出，可给飞控、图传、摄像头、接收机等低压外设供电，每个焊盘旁都印有清晰的极性标识，能有效避免装机时焊反极性导致的元件烧毁。

　　板上还集成了电源指示LED回路，通电后即可直观判断供电是否正常，省去了外接电压表排查供电故障的步骤。设计时充分考虑了装机的布线便利性，所有焊盘都布置在板体边缘区域，焊接导线时不会和板上的贴片元件产生干涉，焊盘的尺寸经过优化，既可以焊接16AWG的动力电源线，也能适配22AWG的信号供电线，不同线径都能获得可靠的焊接强度。从电气边界来看，这款配电板的持续输出电流可满足常规小型无人机的外设功耗需求，5V回路可承载3A持续输出，8V回路承载2A持续输出，12V直流通路可承载20A以内的总电流，足够支撑4个20A电调的动力供电需求。

　　板上的贴片电容、电阻都采用工业级温宽元件，可适应无人机户外作业时-10℃到60℃的工作温度范围，不会因为高空低温或者夏季暴晒出现参数漂移。在实际装机测试中，这款配电板的静态电流损耗控制在10mA以内，不会额外消耗过多电池容量，降压回路的纹波控制在50mV以内，不会给图传、飞控带来电源干扰，避免出现图传水波纹、飞控陀螺仪受干扰的问题。不同于通用型面包板或者洞洞板搭建的配电电路，这款集成化配电板的走线经过阻抗匹配优化，动力回路和信号回路分开铺铜，大电流走线的宽度满足载流要求，不会出现大电流下压降过大的问题，同时板体表面做了阻焊层处理，可避免装机时金属碎屑、导线丝掉落造成的电源短路，提升飞行过程中的供电可靠性。板体的厚度为1.6mm，是常规PCB的标准厚度，既有足够的结构强度，在装机时不会因为拧紧螺柱出现板体弯曲，也不会占用过多的垂向安装空间，对于寸土寸金的无人机中心舱位来说，能给飞控、GPS模块留出足够的安装间隙。在进行三维建模时，需要精准还原每个焊盘的位置、安装孔的中心距、板上元件的高度，尤其是两个功率电感的高度、顶部电解电容的高度，避免在结构装配时出现元件和上层飞控板干涉的问题，同时要还原板上的极性标识、元件丝印，方便装机时对照接线。这类集成BEC的配电板，相比分立的供电模块，能减少30%左右的供电系统占用空间，降低20%左右的供电系统重量，对于对重量极其敏感的无人机来说，每一克的重量降低都能提升续航时间和飞行机动性，同时集成化的设计也减少了接线节点，降低了空中接线脱落导致的炸机风险。除了无人机领域，这类多路输出降压配电板也可用于小型智能小车、桌面嵌入式装置、便携检测设备的供电系统搭建，只要输入电压在支持范围内，就能快速搭建多电压等级的供电系统，省去单独选型降压模块、设计布线的工作量。
