拖链型移动线缆防护结构设计

　　在各类存在往复位移运动的工业设备布线场景中，线缆的磨损、拉扯、过度弯折问题一直是设备运维环节的高频故障点，这类移动电缆防护结构正是为解决该类问题开发的专用布线辅件。不同于静态布线使用的护线套、缠绕管，这类防护结构需要跟随设备运动端完成高频次的往复弯曲动作，每一节链节的铰接间隙都经过反复校核，既要保证弯曲过程中内部线缆的弯曲半径始终大于线缆允许的最小动态弯曲半径，避免铜芯出现疲劳断裂，又要控制整体弯曲阻力，不会给设备运动轴带来额外的负载干扰。

　　从实际应用场景来看，这类防护结构广泛适配数控机床的轴系移动布线、自动化机械手的末端走线、起重设备的随行电缆排布、仓储堆垛设备的移动供电线路铺设等场景，不同场景下的安装边界存在明显差异：在机床X轴水平移动场景中，防护结构通常采用一端固定在机床床身、一端固定在移动拖板的安装方式，悬空段的长度需要根据行程匹配对应支撑轮组，避免长行程下结构下挠剐蹭机床导轨面；在机械手垂直走线场景中，需要额外校核每节链节的侧向间隙，防止垂直安装时链节出现侧偏卡滞，同时要预留足够的内部走线空间，区分动力线缆、信号线缆的排布腔室，避免强电信号对弱电传感信号产生干扰。

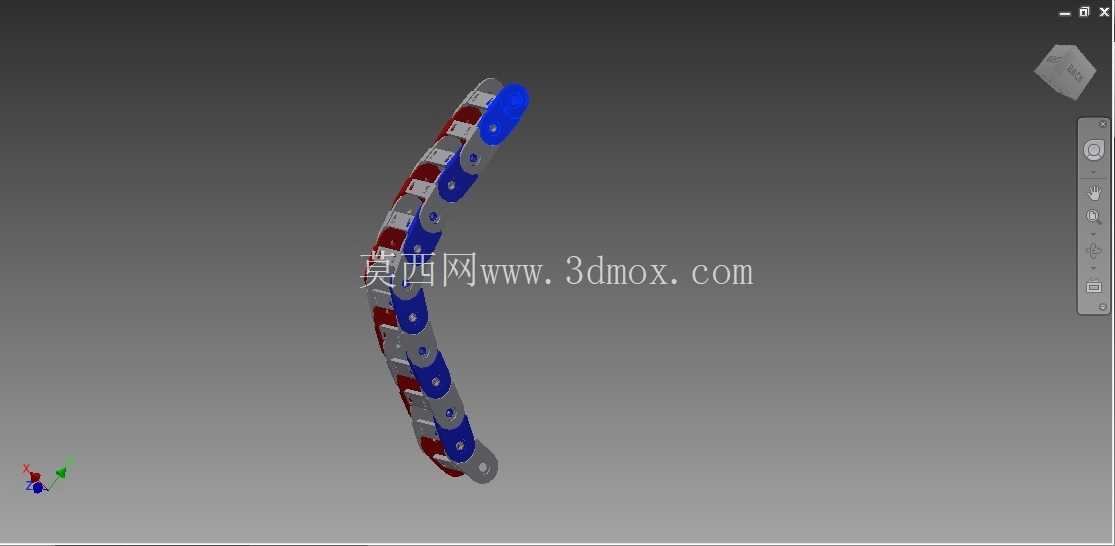

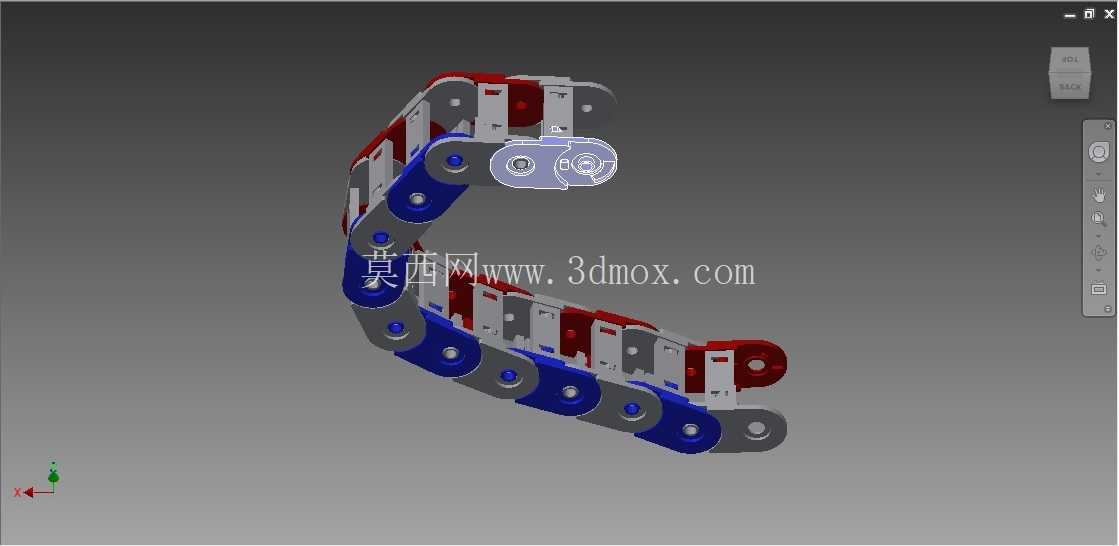

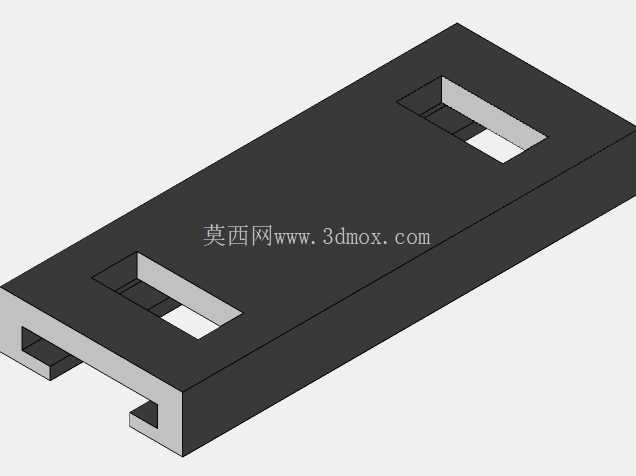

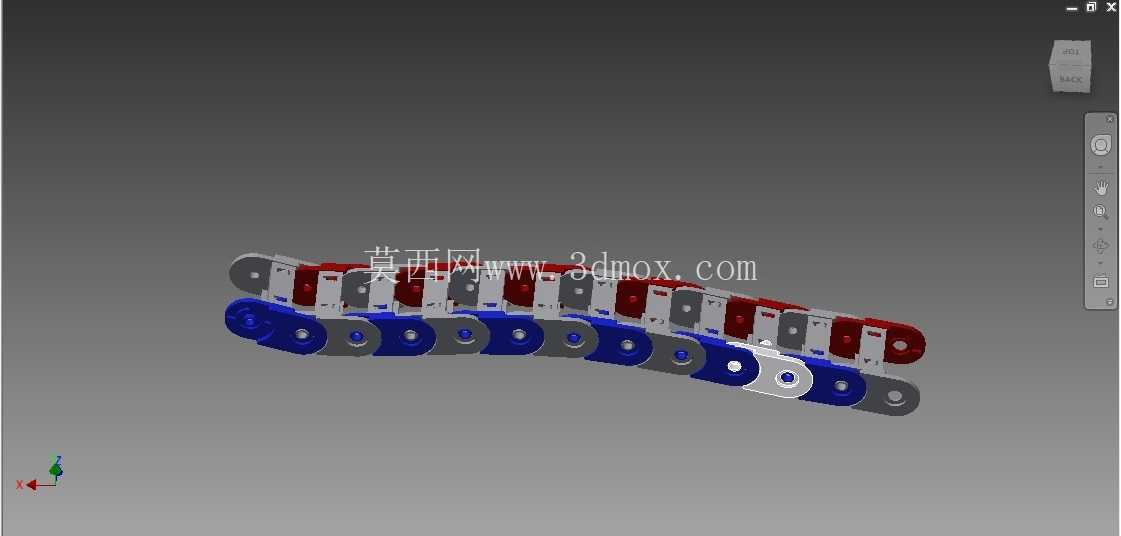

　　从设计思路上看，该结构采用模块化链节拼接的方案，每一节链节都设置有独立的线缆容纳腔，腔室内壁做圆弧过渡处理，没有尖锐棱角，避免往复运动过程中磨破线缆外护套；相邻链节之间采用铰接限位结构，限制单节的最大转动角度，所有链节累加后的弯曲半径统一，不会出现局部弯折角度过大的问题。链节的外侧设置有可开启的盖板，布线时可以直接将线缆按顺序放入腔室后扣合盖板，不需要穿线操作，大幅降低现场布线的施工难度，后期运维更换线缆时也不需要拆解整根防护结构，只需要打开对应位置的盖板即可操作。

　　在外形尺寸与安装边界的设计上，这类防护结构的整体宽度、内部腔室高度需要根据内置线缆的总外径确定，通常内部预留的空余空间不小于腔室截面积的15%，避免线缆堆叠挤压导致运动过程中相互摩擦；两端的安装接头分别设计有固定孔位，可以直接通过螺栓固定在设备的安装面上，接头与链节主体的连接位置做了加强筋处理，承受往复拉扯时不会出现断裂。结构弯曲时的上下高度差需要提前匹配设备的安装空间，避免运动到极限位置时与设备周边的其他部件发生干涉，尤其是在设备行程两端的极限位置，要校核防护结构弯曲后的最小回转半径，确认与周边的管线、结构件保留足够的安全间隙。

　　从功能特性来看，该结构除了基础的线缆防护功能外，还可以根据使用环境选配不同材质的链节，在有切削液飞溅的机加工场景中，链节材质选用耐油耐切削液的工程塑料，不会因为长期接触工业介质出现脆化开裂；在高温焊接场景中，可以选配添加阻燃材质的链节，避免焊渣飞溅引燃结构；在重载长行程场景中，还可以在链节两侧加装加强筋条，提升整体结构的承重能力，内置线缆数量较多时也不会出现结构变形塌腰的问题。每一节链节的铰接位置都做了耐磨处理，长期往复运动的磨损量控制在极低水平，不需要频繁加注润滑脂维护，适配工业场景长时间连续运行的需求。

　　实际选型应用时，还需要根据设备的运动速度调整链节的结构参数，高速运动场景下需要选用低噪音的铰接结构，降低往复运动过程中产生的碰撞噪音，同时要保证链节运行时的直线度，避免高速运动下出现蛇形偏移卡滞；对于存在侧向位移的运动场景，还可以选用带侧向限位的链节结构，防止运动过程中链节侧向脱开。整个防护结构的重量经过优化设计，在保证结构强度的前提下尽可能降低自重，减少对设备运动轴的负载消耗，尤其是在伺服电机直驱的高精度运动轴上，轻量化的防护结构不会影响轴系的动态响应精度。
