松下高分辨率PTZ云台监控摄像机结构

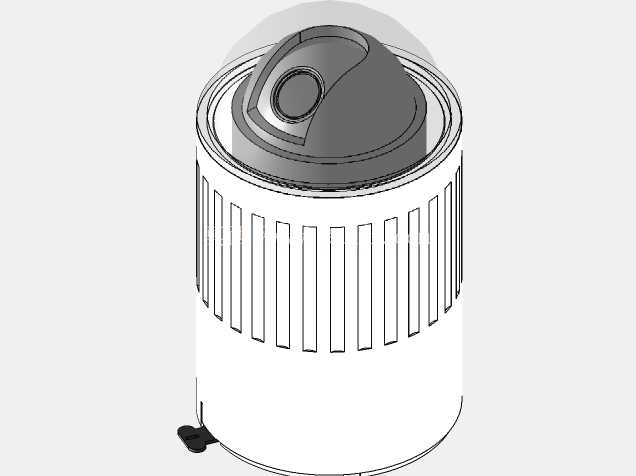

　　这款筒型云台监控摄像机的三维结构，核心围绕户外与室内通用安防场景的落地需求搭建，日常可覆盖园区周界监控、商铺室内全域巡航、楼道定点监测、厂区重点工位值守等多类场景，区别于固定视角的普通枪机，自带的PTZ云台结构可支持水平、垂直方向的角度调整，搭配高分辨率成像组件，能在巡航过程中完成不同区域的画面捕捉，无需额外加装多台固定机位设备即可覆盖更大的监测范围。从结构设计逻辑来看，整机外壳采用一体化筒型流线造型，外壳表面做了竖向的加强筋结构，既可以提升壳体的抗挤压、抗形变能力，避免安装过程中受力开裂，也能在户外使用时引导壳体表面的雨水顺着筋条滑落，减少积水残留对壳体密封结构的侵蚀。

　　镜头区域采用内凹式的装配设计，镜头外围的黑色遮光罩与白色壳体做了嵌套式配合，可减少侧面杂光直射镜头产生的眩光问题，同时遮光罩与壳体之间预留了密封胶圈的安装槽位，能满足常规户外使用的防尘防水装配要求。机身侧面预留的安装固定耳，采用带定位孔的凸台结构，安装时可先通过支架上的定位柱与固定耳的孔位完成预定位，再锁紧固定螺丝，单人即可完成设备的上墙或杆装作业，无需额外托举对位，降低高空作业的操作难度。从安装边界尺寸来看，整机筒身直径控制在常规监控支架的适配范围内，长度不会超出壁装支架的承重悬臂长度，安装后重心落在支架的承重区间内，长期使用不会出现支架下垂、机位偏移的问题。

　　机身尾部预留了走线与接线的腔体空间，可容纳电源、网线等线缆的接头，同时腔体边缘做了止口结构，装配尾盖时可通过止口定位，配合密封垫实现接线区域的防护，避免雨水、灰尘从接线缝隙进入机身内部损坏电路元件。镜头组件的装配结构做了模块化设计，成像模组、变焦结构、云台转动机构分别做了独立的安装位，后期维护时可单独拆卸对应模块进行检修，无需拆解整个壳体，能大幅降低现场运维的时间成本。机身表面的白色壳体采用耐候性塑料材质的设计预留，可适配户外长期紫外线照射的使用环境，减少长期使用后的壳体老化变色、脆裂问题。

　　云台的转动限位结构在模型中做了明确的结构体现，水平转动与垂直俯仰的角度都通过机械限位块做了行程限制，避免转动过程中扯断内部连接线缆，同时限位块采用可拆卸的结构设计，可根据不同场景的安装需求调整限位角度，满足壁装、吊装、杆装等不同安装方式下的视角覆盖要求。镜头前端的透明保护罩采用内嵌式装配，保护罩与壳体之间的配合面做了台阶结构，打胶密封后不会出现胶体外溢影响外观的问题，同时保护罩的曲率做了优化，不会在夜间补光时出现反光影响成像效果的问题。整机的内部走线槽在结构设计时做了隐藏式规划，所有线缆都沿着壳体内壁的走线卡扣排布，不会干扰云台的正常转动，也避免了长期转动过程中线缆与壳体结构摩擦导致的外皮破损问题。
