ICOM2730A车载HAM电台三维数模

　　做车载电台改装的结构工程师大多有过这类经历：市面在售的成品电台安装支架要么适配性差，要么预留的走线空间完全不符合实际装车需求，尤其是ICOM2730A这类广受业余无线电爱好者欢迎的车载HAM电台，很多人在做车内嵌入式安装、3D打印定制支架时，往往因为拿不到精准的设备外形数模，反复打样调整尺寸，浪费不少耗材和时间。这套数模还原的是ICOM2730A电台的完整外部结构，建模时优先保证了安装相关的所有边界尺寸精度，没有做多余的内部结构简化省略，完全能满足支架设计、装车布局校核的使用需求。

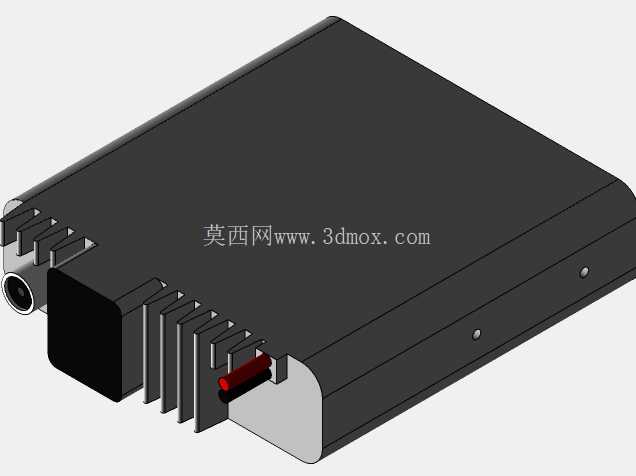

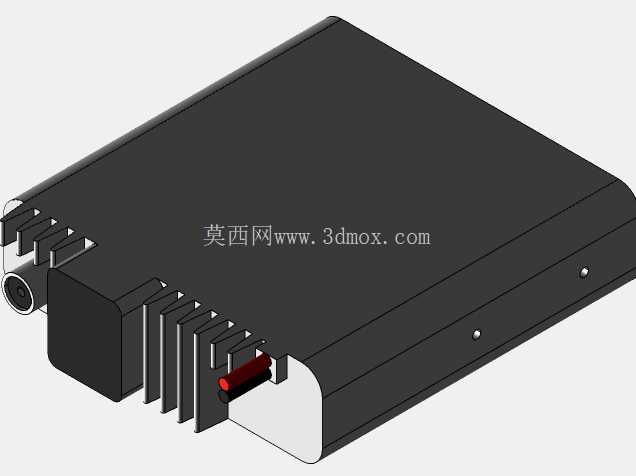

　　从实际应用场景来看，这类车载电台大多被安装在车辆中控台侧边、扶手箱前端或者后备箱侧围位置，不同车型的安装空间差异极大，有的车型中控台下方预留的安装深度只有180mm，有的车型扶手箱位置的安装高度不能超过50mm，要是没有精准的设备数模，很容易出现支架做好后设备塞不进去，或者接口位置被遮挡没法插接线缆的问题。这套数模在建模时就把设备前端的散热鳍片尺寸、侧面的固定螺丝孔位、后端的电源接口与天线接口的突出长度都做了1:1还原，甚至连前端电源接线柱的突出高度、红色绝缘护套的尺寸都做了精准复刻，设计支架时可以直接在数模上预留接线的操作空间，不用再反复测量实物尺寸。

　　从设备本身的功能特性对应的结构设计来看，ICOM2730A作为双段车载电台，工作时的功率输出不低，前端的散热鳍片是核心散热结构，设计安装支架时绝对不能遮挡鳍片的通风间隙，这套数模里把每一片散热鳍片的厚度、相邻鳍片的间距都做了准确还原，做支架建模时可以直接避让开散热区域，避免后期使用时因为散热不畅导致电台功率下降、触发过热保护。设备外壳采用的是拉伸铝型材搭配前后端塑料端盖的结构，侧面的两个固定螺丝孔是原厂自带的安装点位，孔位的中心距、螺纹深度都在数模里做了对应还原，设计支架时既可以选择利用原厂孔位做刚性固定，也可以根据安装位置的需求做包覆式固定，数模上的外壳圆角、表面凹凸结构都和实物一致，包覆式固定的支架可以直接贴合外壳曲面，不用后期反复修配。在安装边界的尺寸把控上，这套数模严格按照实物的实际尺寸建模，设备主体的长宽高尺寸、前端面板的突出厚度、后端接口的突出长度都和实物完全一致，做装车布局校核时，可以直接把数模导入整车的内饰数模里做干涉检查，提前确认安装位置是否会影响换挡操作、是否会遮挡车内其他功能按键，也能提前规划好电源线、天线馈线的走线路径，避免装车时出现线缆长度不够、弯折半径过小影响信号的问题。

　　很多HAM爱好者自己改装安装支架时，往往只测量设备的主体长宽高，忽略了散热鳍片的突出尺寸、接线柱的安装空间，最后做出来的支架要么顶住散热鳍片导致设备放不平，要么接线位置被支架挡住没法拧紧接线端子，这套数模把这些容易被忽略的小结构都做了完整还原，不管是做3D打印的塑料支架，还是做钣金折弯的金属支架，都能直接用数模导出对应的安装贴合面，减少设计阶段的尺寸核对工作量。另外，设备底部的防滑垫位置、侧面的散热开槽结构也在数模里有体现，做固定式支架时可以避开底部防滑垫的位置，让支架和设备外壳的接触更稳定，侧面的散热开槽也不会被支架遮挡，保证设备长时间工作时的空气流通。对于业余无线电领域的结构设计从业者来说，这类精准的设备外形数模能大幅减少定制安装件的开发周期，不用再专门购买实物设备回来测绘，也能避免测绘时的尺寸误差导致的安装适配问题，不管是做单台车的定制改装，还是做通用型的电台安装支架产品，这套数模都能提供足够精准的结构参考，覆盖从布局校核、支架建模到安装模拟的全流程设计需求。
