42×25×11规格双向推力滚动轴承结构

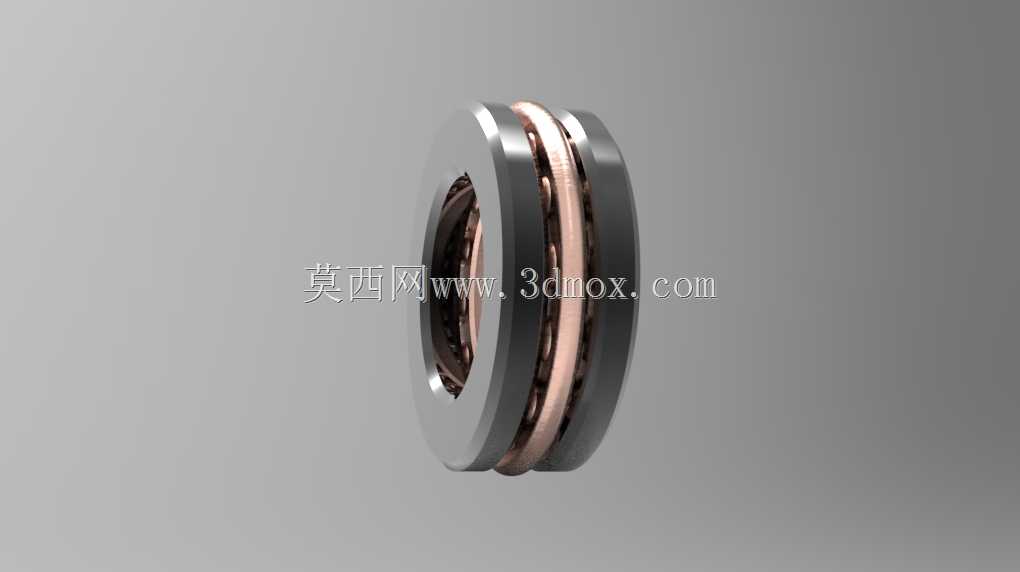

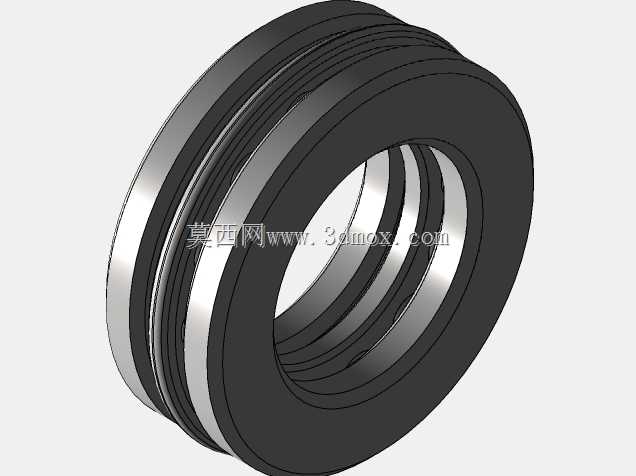

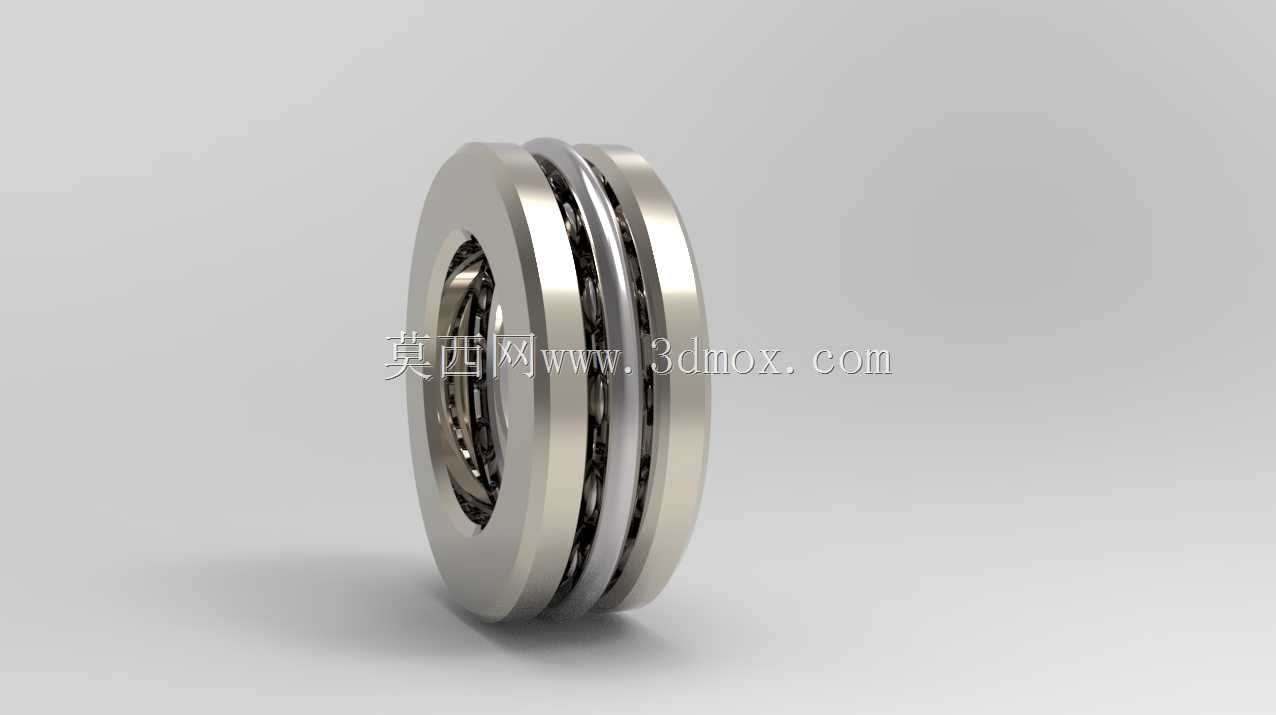

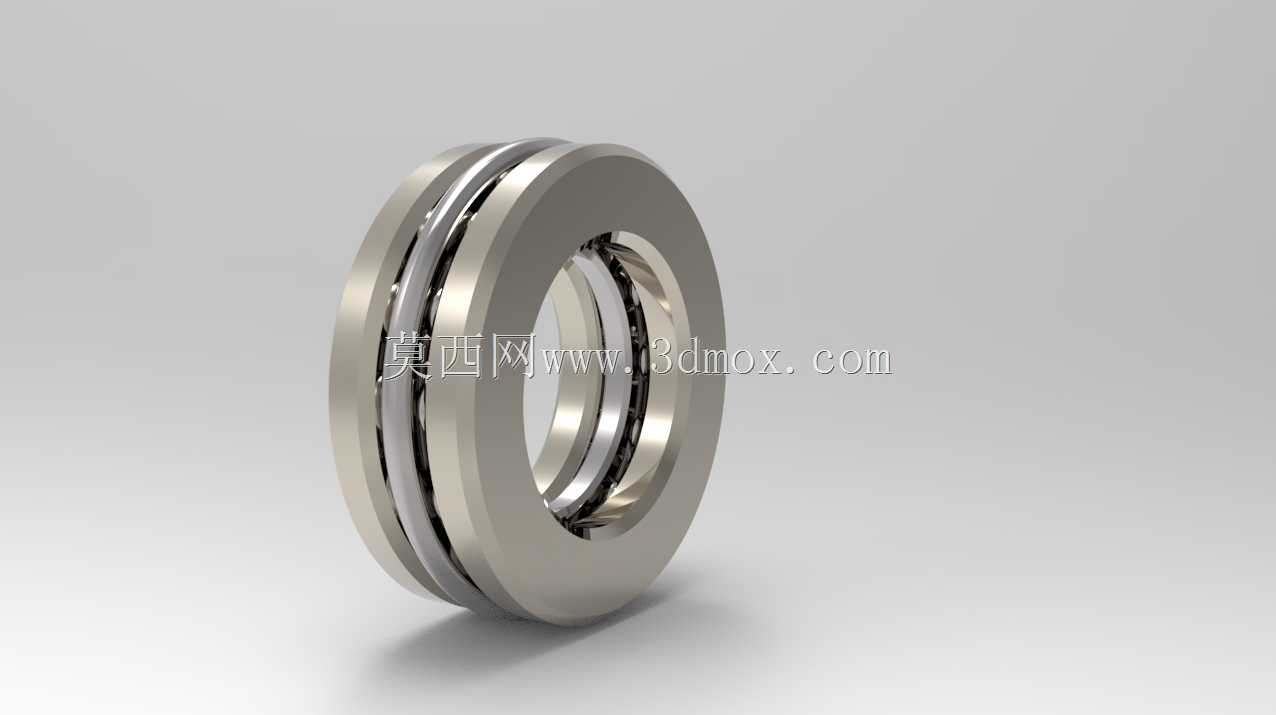

　　做了十来年机械结构设计，碰到需要承受纯轴向载荷的工况时，推力轴承永远是选型清单里绕不开的基础件，这次建模的这款尺寸规格为42×25×11的推力轴承，就是针对小安装空间、中等轴向载荷的传动场景做的参数化结构。先从实际安装边界说起，这款轴承的轴向总厚度控制在11mm，座圈外径42mm，适配的安装轴径为25mm，安装时轴圈与转动轴采用过盈配合，随轴同步转动，座圈与设备基座的安装孔采用间隙配合，固定在静止支撑位，保持架将滚动体均匀分隔在轴圈与座圈的滚道之间，避免滚动体在运转过程中发生相互摩擦、卡滞，同时保证每个滚动体的受力均匀。

　　从应用场景来看，这类小尺寸推力轴承常出现在小型立式电机的输出端轴向定位、低压电器操动机构的转轴支撑、小型液压阀的阀芯轴向限位、办公自动化设备的进给轴支撑等位置，这些场景的共性是径向载荷占比极低甚至完全没有径向载荷，核心需要抵消传动过程中产生的轴向窜动力，避免转轴出现轴向位移影响设备传动精度。设计这款轴承的三维结构时，首先要明确推力轴承的受力逻辑：和深沟球轴承这类可同时承受径向与轴向载荷的轴承不同，推力轴承的滚道是平行于径向平面的，滚动体在滚道内的运动轨迹为圆周方向，完全不承担径向方向的载荷，因此建模时首先要保证轴圈、座圈的滚道平面度公差，滚道表面的粗糙度需要控制在合理范围，减少滚动体运转时的接触磨损，延长轴承的实际使用寿命。

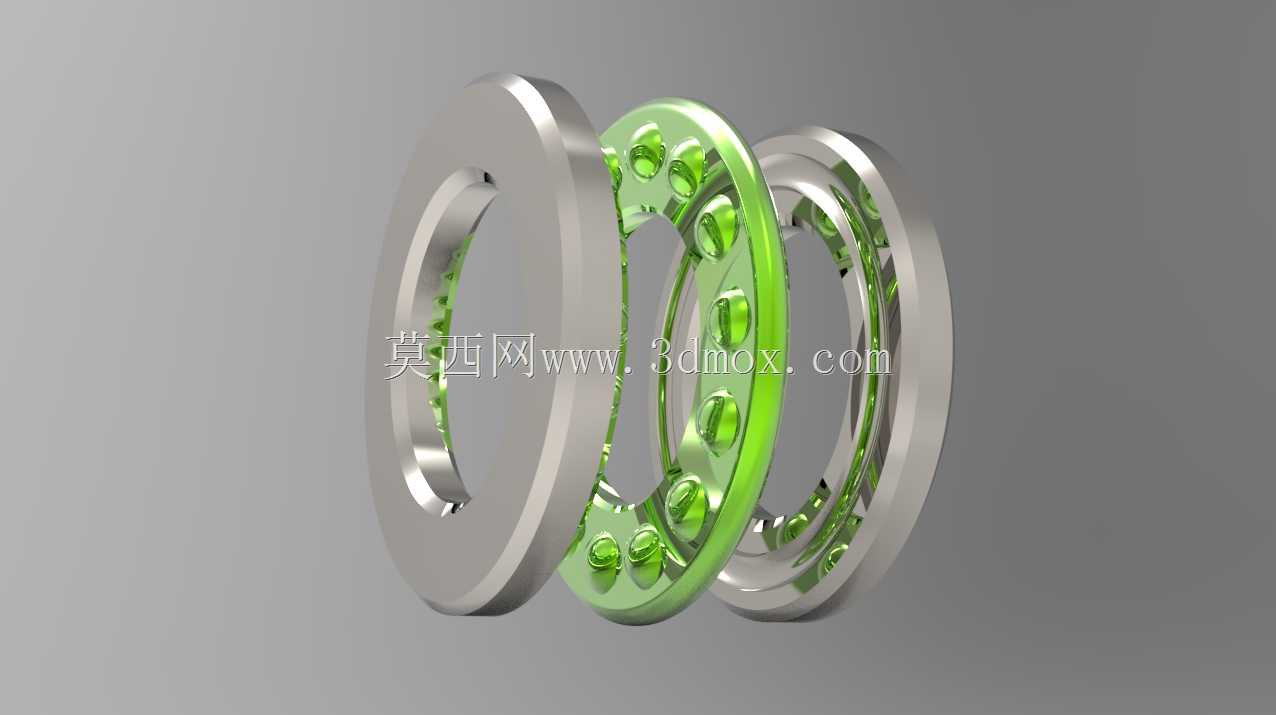

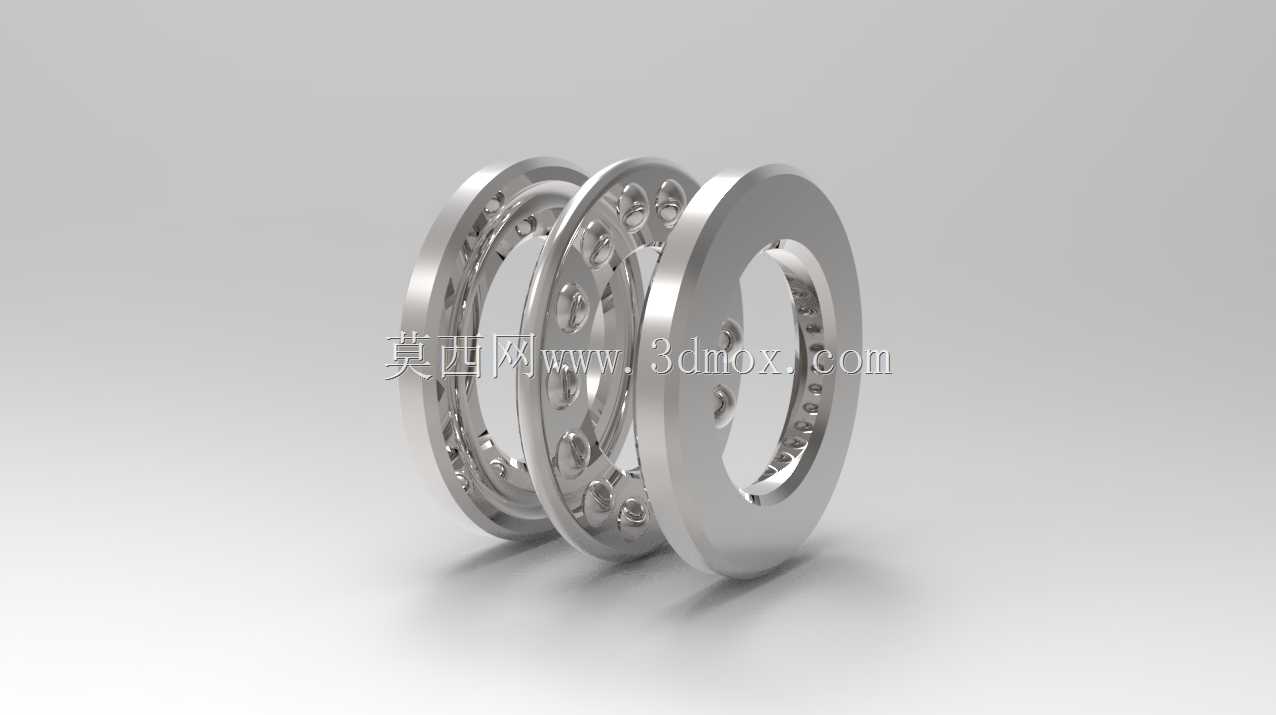

　　滚动体选用圆柱形滚柱还是钢球，要根据实际载荷大小调整，这款尺寸的轴承如果用钢球作为滚动体，适合载荷较小、转速较高的场景，如果用圆柱滚柱，接触面积更大，能承受更大的轴向静载荷，但转速上限会相应降低，建模时保持架的兜孔间隙需要预留合理范围，既要保证滚动体不会从兜孔中脱落，也要给滚动体留出足够的转动空间，避免运转时出现卡顿。实际选型安装时还要注意，这类推力轴承不能承受径向载荷，因此安装位置需要搭配径向轴承共同使用，由径向轴承承担转轴的径向定位与径向载荷，推力轴承仅承担轴向方向的载荷，两者配合才能保证转轴的运转稳定性。另外安装时要注意轴圈和座圈的安装方向，轴圈的内孔尺寸略小于座圈，要和转动轴紧密贴合，座圈的内孔和轴之间留有微小间隙，避免座圈随轴转动造成基座安装面的磨损。建模过程中对每个零件的配合间隙都做了还原，包括滚动体和滚道之间的初始接触间隙、保持架和内外圈之间的避让间隙，完全符合实际加工装配的公差要求，导入装配环境后可以直接用于设备的整体装配干涉检查，也能用来做机构的运动仿真，模拟轴承在轴向载荷下的受力变形情况，给后续的结构强度校核提供准确的模型基础。

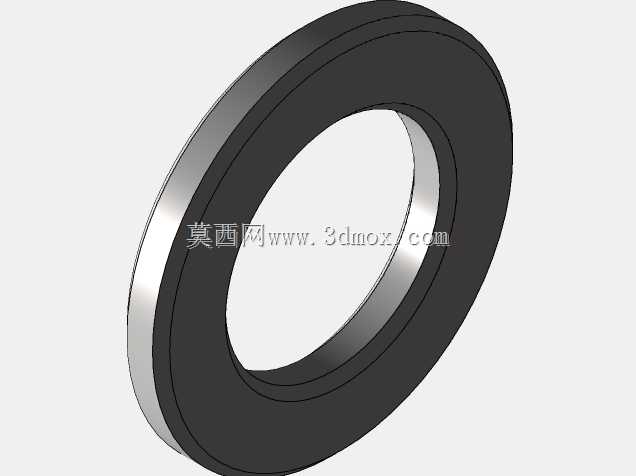

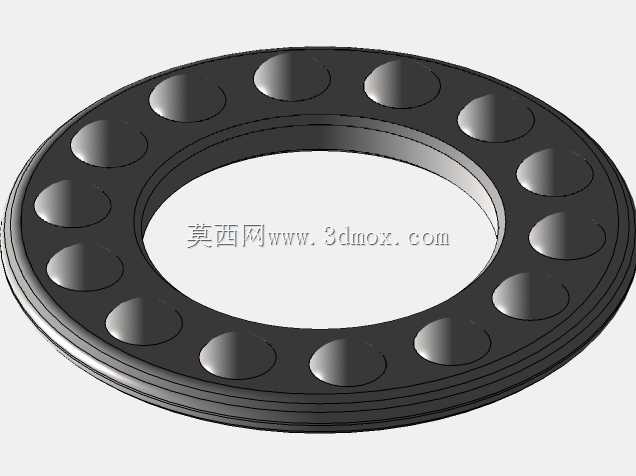

　　很多刚入行的设计师在选推力轴承时容易忽略安装空间的轴向尺寸预留，这款轴承总厚度只有11mm，对应的安装位轴向沉台深度需要控制在10.9-11mm之间，过深会导致轴承压装后出现轴向窜动，过浅会导致轴承压装过紧，运转时滚动体摩擦力过大，提前出现磨损失效。另外座圈外径42mm，对应的基座安装孔直径要比外径大0.1-0.2mm，方便安装时调整轴承的同轴度，避免因为安装同轴度误差导致滚动体偏载，出现局部磨损过快的问题。从结构细节来看，轴圈和座圈的边缘都做了微小的倒角处理，一方面是安装时起到导向作用，方便压装到位，另一方面也能去除加工后的锐边，避免安装时划伤操作人员或者配合零件的表面。保持架采用冲压钢板结构，重量轻、强度足够，适合这类小尺寸轴承的批量生产，兜孔的位置度公差严格控制，保证每个滚动体的受力均匀，不会出现个别滚动体载荷过大提前失效的情况。
