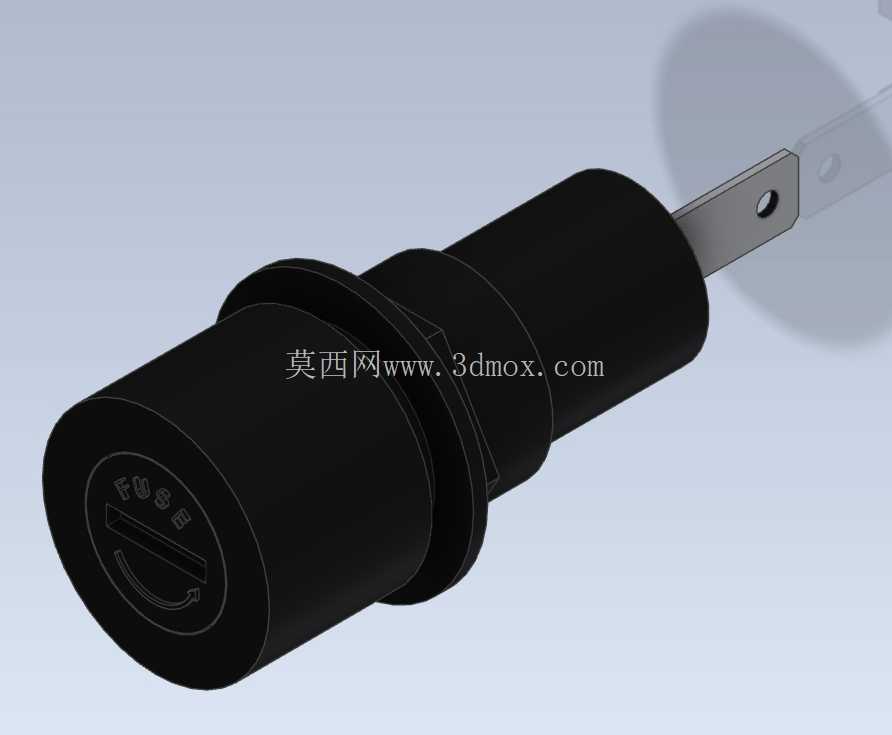

高轮廓面板安装式保险丝座结构设计

　　在低压配电、工控设备、小型电子装置的电路保护环节，面板安装型保险丝座是极为常用的基础电气配件，这类部件承担着固定熔断体、实现电路过流保护、提供便捷更换操作界面的核心作用，本次设计的高轮廓款保险丝座，适配公制5.2mm×20mm规格的管状熔断体，专门针对需要在设备面板外侧完成保险丝更换、无需拆解设备内部结构的应用场景开发。

　　从实际使用场景来看，这类保险丝座常被应用在小型电源适配器、实验测试设备、桌面型工控装置、音频功放设备、低压照明配电盘的面板上，操作人员无需打开设备外壳，仅通过面板外侧的一字槽旋盖即可完成熔断体的更换，大幅降低后期维护的操作成本，也避免了开盖操作带来的内部元器件触碰、接线松脱等潜在风险。设计过程中首先考虑的是安装适配性，整体采用圆柱型穿板安装结构，主体段设置有定位轴肩，安装时从面板外侧穿入预制的安装孔，轴肩贴合面板外表面实现轴向定位，后端通过配套的锁紧螺母从面板内侧拧紧，即可完成整个部件的固定，安装结构简单可靠，对面板的厚度适配范围较宽，能够覆盖常规设备钣金面板、塑料壳体面板的常见厚度区间。

　　外形尺寸方面，主体圆柱段的直径经过优化，既保证了内部有足够的空间容纳5.2mm直径的管状保险丝，又不会占用过多的面板安装空间，前端的旋盖直径略大于主体段，方便操作人员用一字螺丝刀或者硬币进行旋转操作，旋盖表面的一字槽深度经过合理设计，既保证足够的旋转受力深度，避免拧动时打滑，又不会因为槽深过大导致积灰或者异物卡滞。尾部的接线端子采用扁状插片结构，能够适配常规的6.3mm规格冷压接线端子，接线时无需焊接，直接将压接好导线的冷压端子插接到插片上即可完成电气连接，接线效率高，接触电阻稳定，能够适配常规低压电路的载流需求。

　　结构设计上，内部设置有保险丝定位腔，装入熔断体后，旋盖内侧的弹簧顶针会将熔断体紧紧压在尾部的导电端子上，保证接触的可靠性，避免设备振动过程中出现接触不良、打火等问题；旋盖与主体之间采用螺纹连接，螺纹的螺距经过优化，拧动时手感顺畅，同时设置有防脱结构，避免旋盖拧出后掉落丢失；主体外壳采用绝缘阻燃材质制作，满足电气部件的绝缘耐压要求，即使内部熔断体因过流熔断产生瞬间高温，外壳也不会出现熔化、引燃的风险，符合低压电气部件的安全规范。

　　在安装边界的考量上，设计时预留了足够的面板后侧空间，穿入面板后，尾部的接线端子与设备内部的其他元器件、结构件之间保留了足够的电气安全间隙，避免出现爬电距离不足的问题；前端旋盖突出面板的高度经过控制，属于高轮廓设计，既保证了旋盖的操作便利性，又不会因为突出过高导致设备运输、使用过程中被意外刮碰造成旋盖松动。整个部件的所有导电部件都被绝缘外壳完全包裹，仅露出尾部的接线端子和前端的操作面，操作人员在面板外侧操作时不会直接接触到带电部件，使用安全性有充分保障。

　　从建模实现的角度来看，整个模型的结构特征清晰，主体的圆柱回转体特征、螺纹特征、一字槽特征、尾部插片特征、内部的定位腔特征都做了准确的还原，各部分的配合间隙按照实际生产的公差要求进行了预留，能够直接用于面板开孔尺寸校核、装配干涉检查、设备外观效果渲染等工作，也可以作为电气选型时的结构参考，帮助设计人员快速判断该款保险丝座是否适配自身设备的安装空间、接线方式以及维护操作需求。在实际选型应用中，设计人员只需要按照模型给出的安装孔尺寸在面板上开孔，即可完成该部件的装配，不需要额外进行结构修改，能够大幅缩短设备电气部分的设计周期，减少选型失误带来的返工问题。
