面板安装式五芯焊杯圆形连接器结构

　　做设备电气互联设计快十二年，经手的连接器选型没有一千也有八百，这次拆解建模的这款五芯面板安装圆形连接器，是工业测控、小型机电设备里用得极频繁的一类接插件，最早接触这类结构是在台系小型工控电源的面板信号引出端，当时进口件交期长，照着实物测绘改款做替代，前前后后调了三版安装公差才做到插拔手感和原装件一致。

　　先说实际应用场景，这类连接器不像重载连接器走大电流动力回路，它的核心定位是面板侧的信号、小功率控制回路互联，常见于小型检测设备的传感器信号汇总面板、台式实验仪器的外接信号端口、小型工业电源的输出端，甚至部分特种医疗设备的外接探头接口也会用同结构的改款，核心优势是面板后侧焊线完成后，前端插拔不用动内部走线，维护更换外接部件的时候不用拆设备外壳，比板载直插的接插件维护效率高太多。

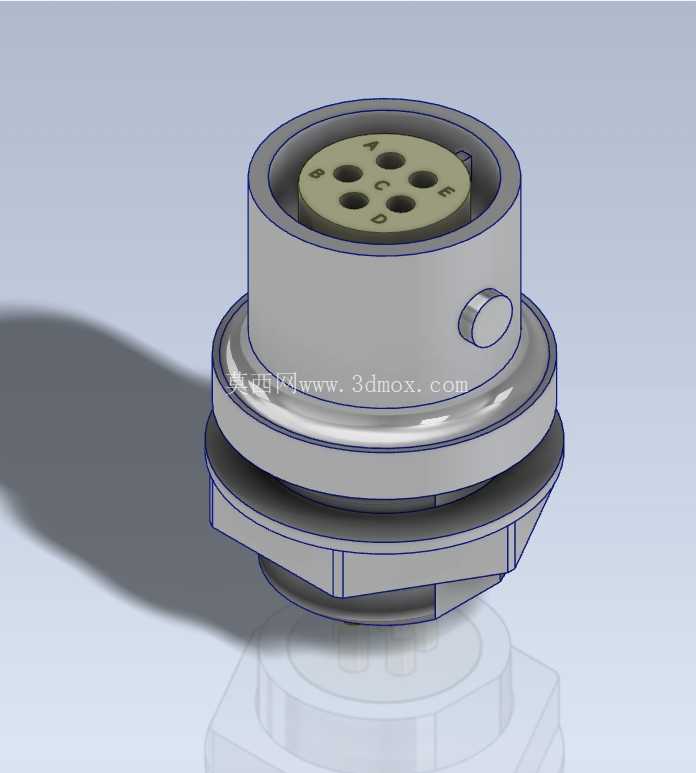

　　从功能特性上看，这款是5位焊杯结构，也就是端子尾部是杯状焊锡槽，适配0.3-0.75平方毫米的多股铜芯线，焊线的时候不用提前做压接端子，剥好线芯插进去搪锡就行，现场施工的门槛很低。前端插合面做了对位标识，五个端子分别做了字符标记，避免接线的时候线序接错，插合后靠壳体侧面的弹性卡销和对接插头锁止，正常设备震动工况下不会松脱，防护等级做到面板安装后前端IP54，日常车间的浮尘、少量溅水不会影响接触可靠性。

　　设计思路上，整个零件拆成三个核心部分：前端插合绝缘基座、金属外壳主体、后侧锁紧固定结构。绝缘基座用的是耐温PBT材质，介电强度够，焊线的时候烙铁温度碰到基座不会软化变形，五个端子孔位的同轴度控制在0.05毫米以内，保证对接的时候插针对准不会顶弯。金属外壳是车削一体加工的，壁厚均匀，侧面的定位销是和外壳一体铣出来的，不是后期压装的，避免反复插拔后定位销脱落。后侧的安装法兰和锁紧螺母做了滚花设计，徒手就能拧紧，不用专用工具，法兰和面板之间预留了密封胶圈的安装槽，装的时候套上橡胶圈就能实现面板处的密封。

　　再说到尺寸和安装边界，这款连接器的面板开孔直径是16毫米，属于行业里通用的M16安装尺寸，不用单独开模做特殊开孔，常规的面板冲孔就能满足安装精度要求。法兰后侧的螺纹长度是8毫米，适配1-6毫米厚度的设备面板，不管是薄的钣金机箱还是厚的塑料仪器外壳都能装牢。焊杯端的尾部出线空间留了12毫米的长度，焊完线之后套上热缩管也不会和其他内部零件干涉，整个连接器突出面板前侧的高度是11毫米，不会因为突出太多被外接线缆拉扯磕碰变形，后侧突出面板的长度是18毫米，内部走线的时候只要预留20毫米的纵深空间就能装下，不会占用太多设备内部的布局空间。

　　实际建模的时候要特别注意几个公差点：一是插合面的端子孔位分度圆直径，差0.1毫米就会出现对接插不进去的问题；二是侧面卡销的位置尺寸，要和对接插头的卡槽位置完全对应，不然锁止结构卡不上；三是安装螺纹的公差，用6g精度的外螺纹才能和标准锁紧螺母顺畅配合，不会出现拧不动或者旷量太大的问题。还有焊杯的内孔尺寸，做1.2毫米的内径刚好能容纳0.75平方的多股线，太大的话焊锡容易流到端子前端影响接触，太小的话线芯插不进去，现场施工麻烦。

　　这类连接器做结构选型的时候，不能只看外形尺寸，还要注意端子的载流量，单芯通5A电流是没问题的，要是走小功率动力回路的话要降额使用，信号回路用完全足够。另外插合寿命一般在500次以上，日常设备维护插拔完全够用，要是用在需要频繁插拔的测试工位，最好选带镀金触点的版本，避免氧化导致接触不良。
