卡口式四针连接器安装插座结构设计

　　在电源类设备的内部布线与外部接口布设场景中，这类卡口式四针插座是实现快速插拔、可靠电连接的核心基础部件，常配套应用在需要频繁插拔维护、对连接抗振性有要求的电源变压器配套接线、工业控制设备供电接口、音频功率设备信号与供电复合连接等场景，相比螺纹锁紧式接插件，卡口结构的拆装效率更高，对位后仅需小角度旋转即可完成锁紧，不会出现螺纹错牙、锁紧不到位导致的接触不良问题，在现场施工、设备快速检修的场景下能大幅缩短接线作业时长。

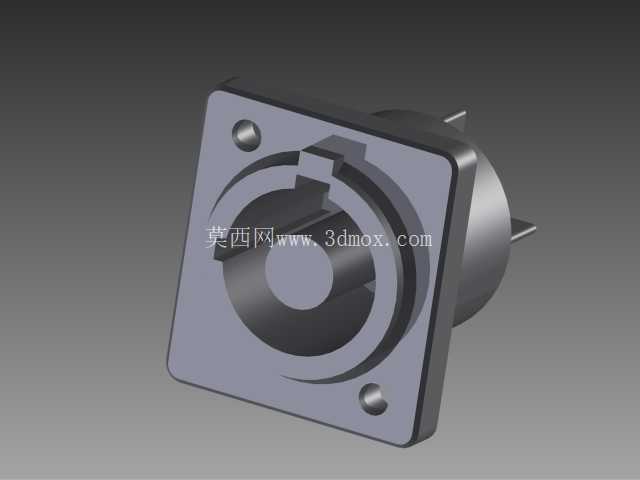

　　从实际功能层面看，这款四针插座的核心作用是实现四路独立电信号或功率回路的可靠转接，前端的卡口结构负责和适配插头完成机械锁紧，避免设备运行过程中受振动、拉扯出现插头松脱断电的问题，方形法兰底座是整个部件的安装基准，法兰上预留的两个安装孔用于穿设固定螺丝，将插座牢牢固定在设备面板或者安装支架上，安装时需要严格匹配面板开孔尺寸，保证插座本体能够顺利穿过开孔，法兰面完全贴合安装面，避免出现安装歪斜导致插头无法正常对位插入的问题。

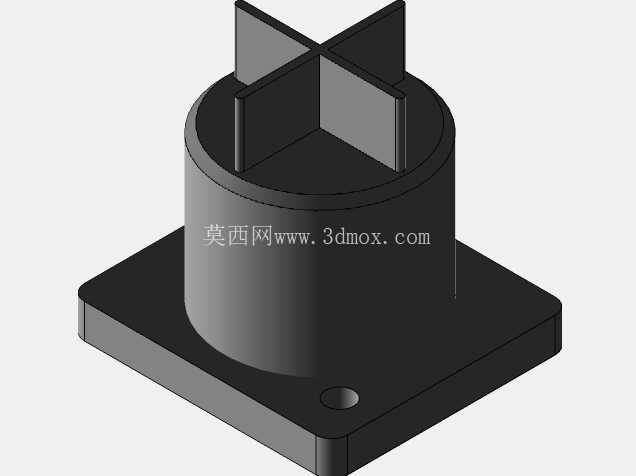

　　设计这款插座的三维结构时，首先要明确安装边界的尺寸约束：法兰盘的外形尺寸需要适配常规设备面板的安装空间，两个安装孔的中心距要符合行业通用的安装孔位标准，方便用户直接替换同规格的老旧插座，不需要重新在面板上打孔；插座前端的卡口槽道尺寸需要和配套插头的卡销尺寸做公差匹配，既要保证旋转锁紧时的顺畅度，不能出现卡滞、拧不动的情况，也要保证锁紧后存在足够的预紧力，避免受外力拉扯时松脱；插针的排布采用中心对称布局，四个插针的位置度公差需要严格控制，保证插头插入时每根插针都能准确对准对应的插孔，不会出现插针弯折、接触错位的问题；插座后端的插针接线端需要预留足够的接线空间，方便用户焊接导线或者压接接线端子，不会出现接线后导线和设备内部其他部件干涉的情况。

　　在结构细节处理上，法兰底座和插座本体的衔接处做了圆角过渡，既可以避免安装时锐边划伤操作人员，也能减少注塑或者机加工过程中的应力集中，提升部件的结构强度；插针根部做了台阶定位结构，装配插针时可以直接抵靠到台阶面，保证每根插针的伸出长度一致，不会出现插针长短不一导致的接触深度不足问题；卡口的锁紧定位位置做了轻微的阻尼凸起，插头旋转到锁紧位置时会产生明显的到位手感，操作人员不需要额外做标记就能判断是否已经锁紧到位，降低现场安装的操作门槛。

　　实际选型使用时，需要重点关注面板开孔的直径尺寸，必须和插座本体的外径做间隙配合，间隙控制在0.1-0.2mm之间，间隙过大会导致插座安装后出现晃动，间隙过小则会导致插座无法顺利装入开孔；固定螺丝的长度需要根据面板厚度选配，螺丝拧入后不能顶到插座内部的插针结构，避免造成插针移位短路；布线时需要根据每一路回路的电流大小选择对应线径的导线，焊接时要控制焊锡量，避免焊锡溢出造成相邻插针之间短路，焊接完成后需要做通断测试，确认每一路回路都导通正常、相邻回路之间无短路问题后，再将插头插入做锁紧测试，确认插拔顺畅、锁紧可靠后才能投入使用。

　　这类插座的三维建模过程中，需要重点还原卡口槽道的螺旋轨迹、法兰安装孔的位置精度、插针的相对位置关系，建模时优先采用参数化设计方式，将法兰尺寸、安装孔中心距、插针直径、卡口槽道深度等核心尺寸设置为可调整参数，后续如果需要衍生不同规格的插座型号，只需要修改对应参数就能快速生成新的模型，不需要重新从零开始绘制，能大幅提升同系列产品的设计效率；建模完成后需要做装配干涉检查，模拟插头插入、旋转锁紧的全行程动作，确认整个运动过程中插头和插座之间没有结构干涉，各部件的运动行程符合设计预期，避免开模或者加工后出现装配问题。
