这款直插式微调电位器的三维结构还原,完全围绕实际电路板焊接、调试场景的使用需求搭建,没有做多余的外观美化,所有结构特征都对应量产元件的真实装配边界。在消费类电子、工业控制板卡的信号校准、电压微调回路里,这类多圈微调电位器是很常见的板载元件,通常用来给传感器回路做零点校准、给电源模块做输出电压细调,或是给音频电路做增益微调,因为调节精度高、焊接后占用板面空间小,在小尺寸控制板上的应用频率非常高。
从结构设计逻辑来看,整个元件采用长方体绝缘塑封外壳作为主体承载结构,外壳选用耐焊接高温的绝缘工程塑料,既可以隔绝内部电阻体与外界的接触,避免板上积尘、凝露导致的电阻值漂移,也能在波峰焊、回流焊过程中保护内部精密电阻基材不受高温冲击损坏。外壳一端伸出一字型调节槽,适配标准一字螺丝刀调节,调节槽和内部的多圈旋转机构直接联动,转动螺丝刀时可以带动内部电刷在电阻体上平滑滑动,实现电阻值的连续微调,这种多圈结构的调节分辨率远高于单圈电位器,适合需要精确校准参数的电路场景。
元件底部伸出三根直插式引脚,引脚的间距、伸出长度完全按照通用PCB板的孔位设计规范设定,引脚直径适配标准0.8mm焊盘孔径,焊接时可以顺利插入PCB安装孔,引脚伸出外壳的长度刚好满足波峰焊的吃锡要求,既不会因为引脚过长导致焊接后剪脚工作量增加,也不会因为引脚过短造成焊锡浸润不足、焊接强度不够的问题。三根引脚的功能分别对应电阻体两端的固定端和中间的滑动电刷端,建模时严格还原了引脚的相对位置,避免设计PCB封装时出现孔位错位导致元件无法插装的问题。

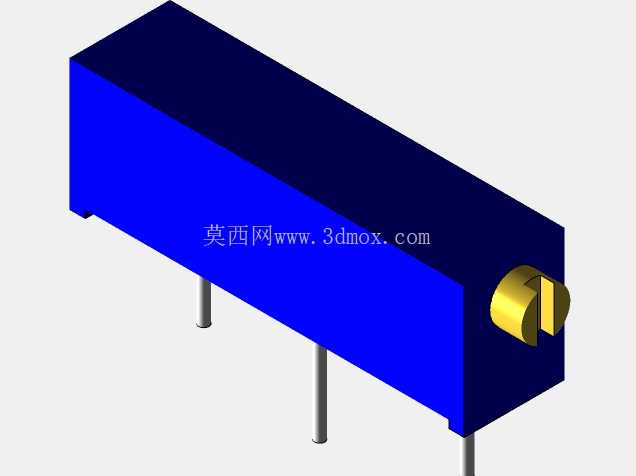

在安装边界的尺寸设定上,整个元件的长方体外壳长度、宽度、高度都严格对应Bourns 3009P系列电位器的实际量产尺寸,外壳的棱角做了微小的倒角处理,对应实际元件注塑成型时的工艺圆角,不会出现锐边,也避免建模时出现不符合注塑工艺的直角结构。调节端的金属嵌件完全嵌入塑壳内部,和塑壳的配合间隙控制在合理范围,既保证调节时转动顺畅,也不会出现嵌件松动、调节打滑的问题。建模时特意还原了金属调节端的一字槽深度和宽度,确保结构设计时可以准确评估调节操作的空间需求,避免板上其他过高元件挡住调节位,导致生产调试时螺丝刀无法伸入调节。
从电路适配的角度来看,这类电位器的塑壳绝缘强度满足低压控制电路的安规要求,引脚的载流能力匹配小信号回路的电流需求,不会因为过流导致引脚发热、电阻值漂移。在做板卡结构设计时,这个三维模型可以直接导入PCB设计软件做3D布局检查,提前排查元件和周边结构件、其他板载元件的干涉问题,比如检查电位器上方是否有结构壳体压到元件、调节位是否预留了足够的螺丝刀操作空间、引脚和板上走线的安全距离是否足够,避免打样后才发现元件干涉、无法装配的问题。
实际生产装配环节中,这类直插元件通常是在波峰焊工序和其他直插元件一起焊接到PCB上,建模时还原的塑壳底部和PCB板面的间隙高度,刚好匹配波峰焊时的助焊剂挥发、焊锡流动空间,不会因为元件贴板过紧导致焊锡无法浸润焊盘,也不会因为元件离板过高导致焊接后元件歪斜、引脚受力变形。调节端的一字槽方向和元件长度方向平行,符合常规调试人员的操作习惯,在板上布局时可以统一调节方向,减少调试时的操作动作,提升生产调试的效率。
不同于大尺寸的面板安装电位器,这类板载微调电位器在设备组装完成后通常不需要用户调节,只在生产调试、出厂校准阶段由产线调试人员调整,所以外壳没有做额外的防水、防尘密封结构,只需要满足常规工业环境下的使用要求即可,建模时也没有添加多余的密封结构,完全还原元件本身的结构特征,确保结构仿真、装配检查时的准确性。
