Unicase2仪表壳体结构三维设计

　　这款壳体结构在工业测控、小型电源适配、实验室仪器集成场景中有着广泛的适配性，日常做设备集成时，不少桌面式工业仪表、小型信号转换模块、嵌入式电源单元都需要这类兼顾防护与安装便捷性的外壳作为承载结构。从实际使用角度看，它的核心作用是为内部的电路板、接线端子、小型变压组件提供物理防护，隔绝外界粉尘、轻微溅水以及安装运维过程中的意外磕碰，同时规整的外形也能让设备在桌面安装或者机柜层板部署时保持统一的视觉协调性，不会因为零散的线路板裸露带来安全隐患。

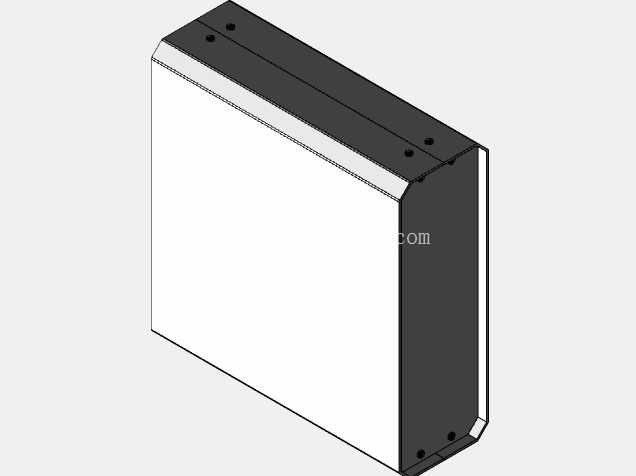

　　从结构设计思路来看，这款壳体采用上下扣合的拼接形式，侧边的紧固螺丝点位分布均匀，沿着壳体的长边与短边转角位置对称布置，既保证了上下壳体扣合后的接缝紧密性，不会因为长期使用出现接缝翘边的问题，也给后期拆装维护预留了足够的操作空间，不需要借助特殊工具，用常规的十字螺丝刀就能完成壳体开合，方便运维人员检修内部元件。壳体的边角做了斜切过渡处理，不是生硬的直角结构，这种设计一方面能减少安装搬运过程中边角磕碰带来的形变，直角结构在受到侧向撞击时很容易出现应力集中导致的凹坑甚至开裂，斜切过渡能把撞击力分散到相邻的两个面上，提升壳体的抗冲击能力；另一方面斜切边角也能避免安装时尖锐直角划伤操作人员，符合工业设备的安全设计要求。

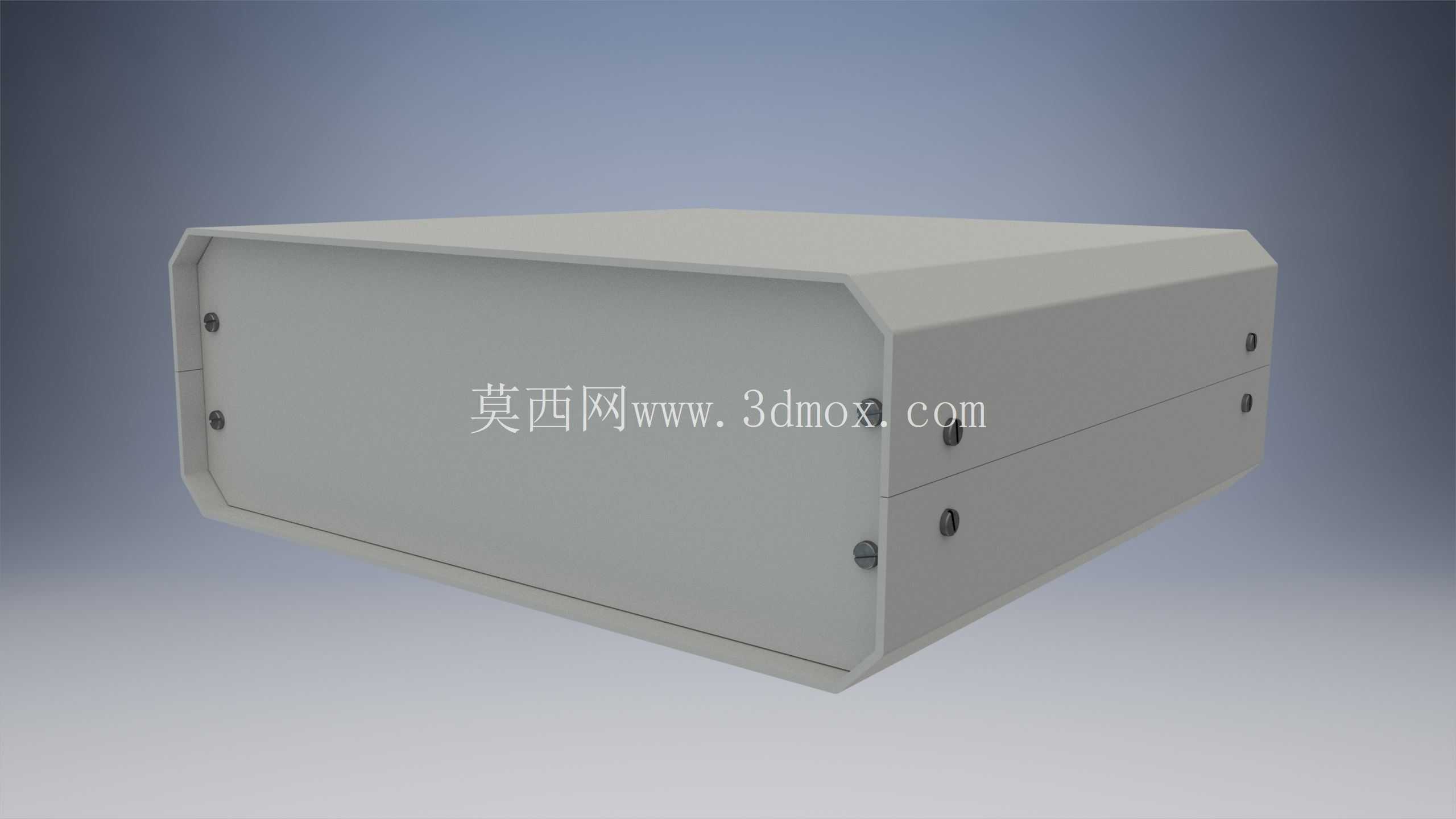

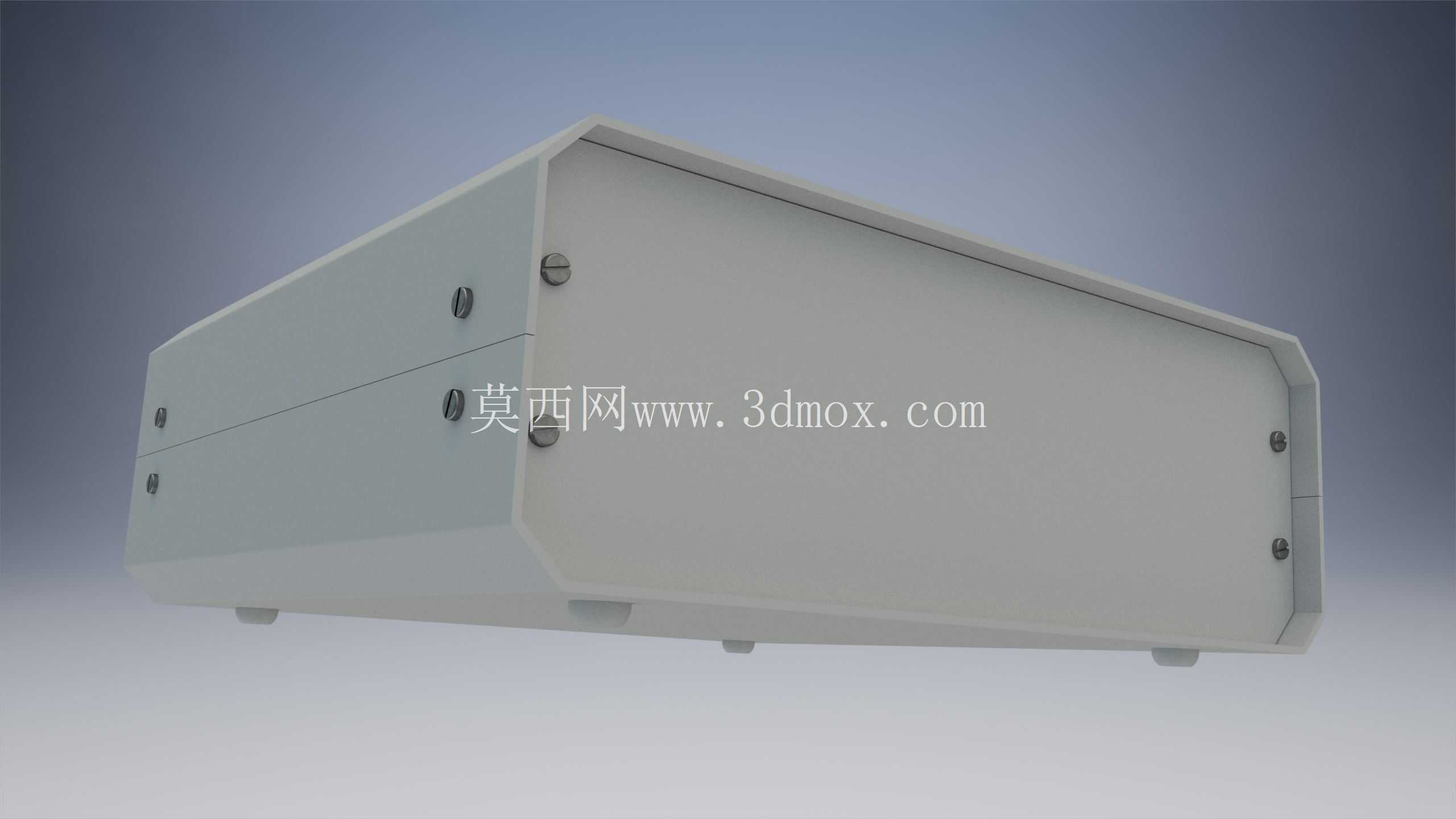

　　壳体底部带有凸起的支撑脚结构，这几个小支撑脚的高度经过合理设计，能让壳体底部和安装面之间留出足够的空隙，一方面可以避免壳体底部直接和安装台面贴合，让内部元件工作产生的热量能通过底部空隙形成空气对流，提升散热效率，尤其是内部搭载电源变压器这类发热元件时，底部的空气流通能有效降低壳体内的积热问题，避免元件长期在高温环境下工作缩短寿命；另一方面支撑脚也能让壳体放置时更平稳，即使安装台面存在轻微的不平整，支撑脚的接触点也能保证壳体不会出现晃动，减少设备运行时因为放置不稳产生的共振噪音。

　　从安装边界的角度考量，这款壳体的长宽比例协调，属于狭长型的桌面式壳体结构，长度方向的尺寸适配常规的19英寸机柜层板部署需求，不需要额外做安装支架就能直接放置在标准机柜的层板上，也可以通过底部的预留安装孔配合螺丝固定在墙面或者设备机架上。壳体的侧面没有做多余的开孔，给使用者预留了足够的自定义加工空间，实际项目应用中，可以根据内部接口的类型，在侧面加工电源插座孔、信号接线端子孔、通讯接口孔等，不会因为预设的开孔位置限制了内部元件的布局灵活性。壳体的壁厚设计兼顾了结构强度与轻量化需求，不会因为壁厚过薄导致壳体受力后出现形变，也不会因为壁厚过徒增整体重量，方便设备的搬运与安装。

　　在实际选型应用中，这类壳体常用来搭载小型电源转换模块、信号隔离变送器、工业通讯网关这类需要独立外壳防护的电子单元，尤其是在电控柜内部的零散元件集成时，把分散的模块安装在这类统一的壳体内，能让柜内布线更规整，后期排查故障时也能快速定位对应的功能单元，避免零散元件混在布线中增加运维难度。壳体的表面做了哑光磨砂处理，不容易残留指纹和污渍，长期使用也能保持外观整洁，适合工业现场的复杂使用环境，不会因为轻微的污渍就影响设备的整体观感。上下壳体的接缝位置做了错位止口设计，扣合后接缝位置没有明显的缝隙，能阻挡大部分粉尘从接缝位置进入壳体内部，提升内部元件的防护等级，满足一般工业现场的使用防护要求，不需要额外做密封处理就能应对常规车间环境的粉尘问题。
