户外电气配电盘配套遮阳防护结构

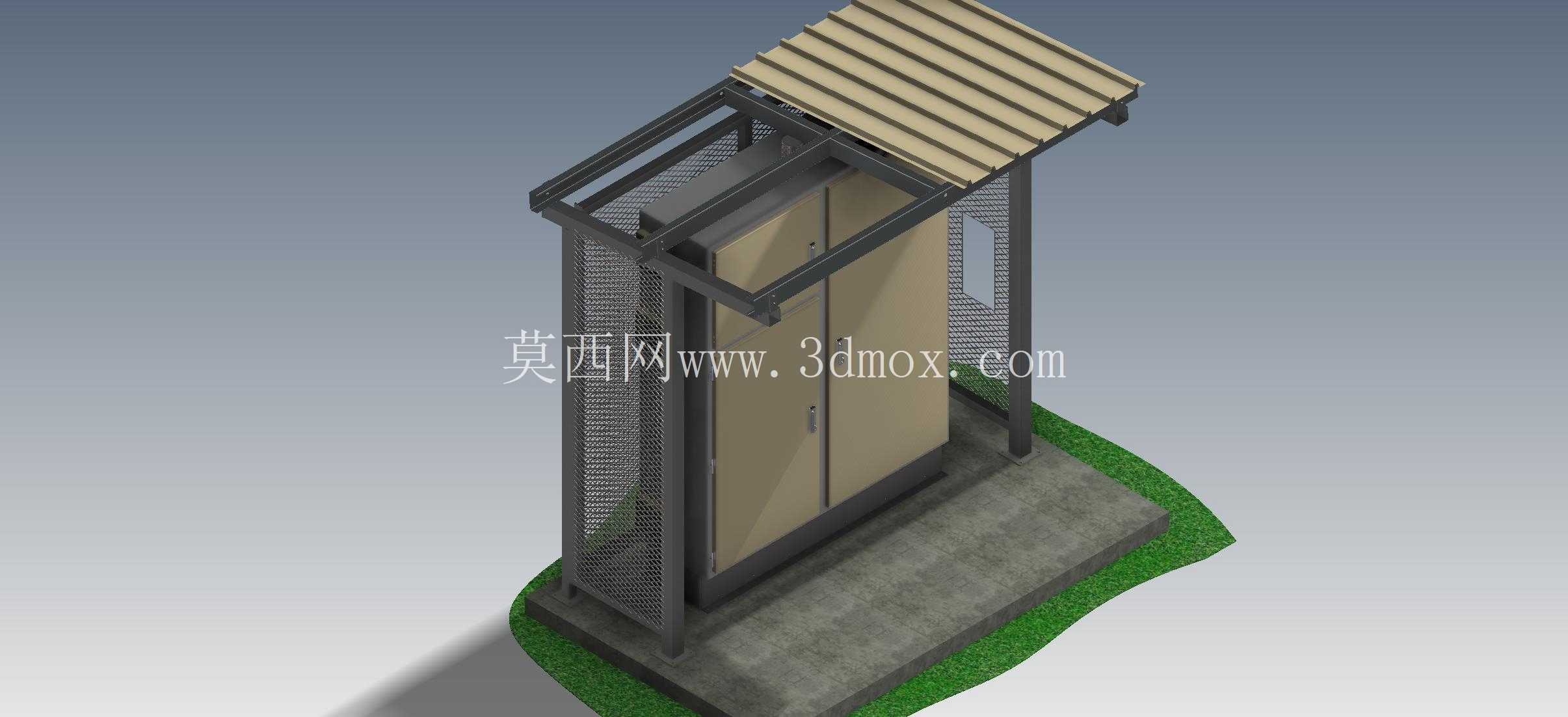

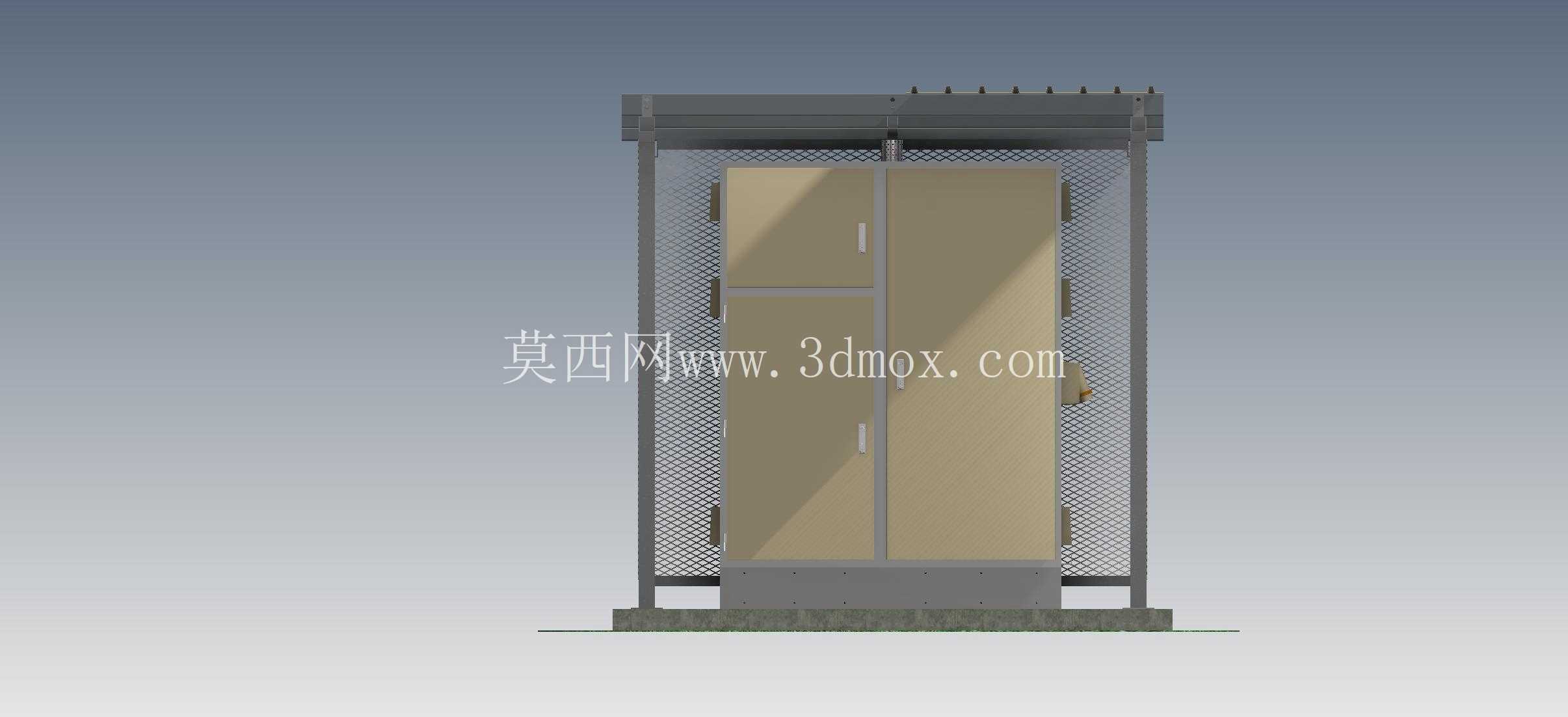

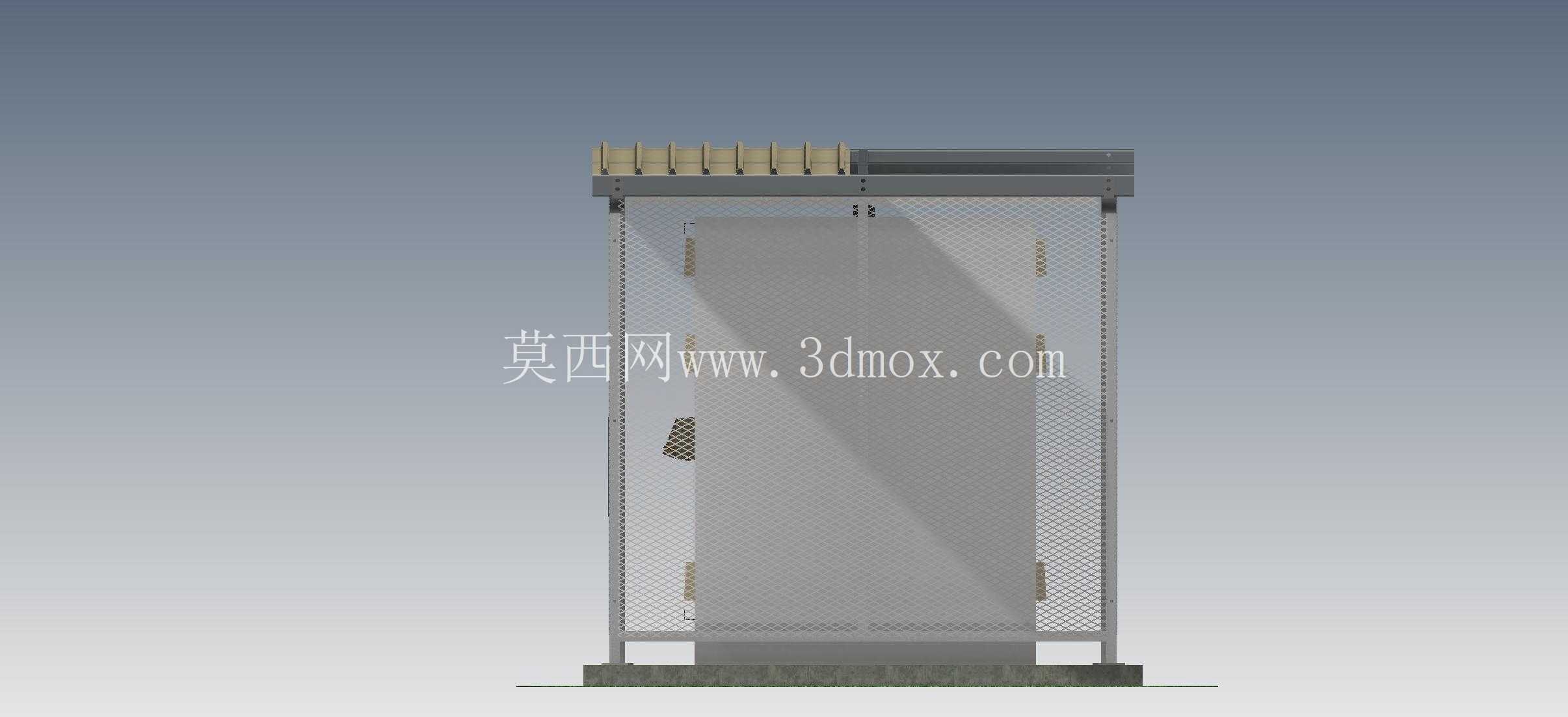

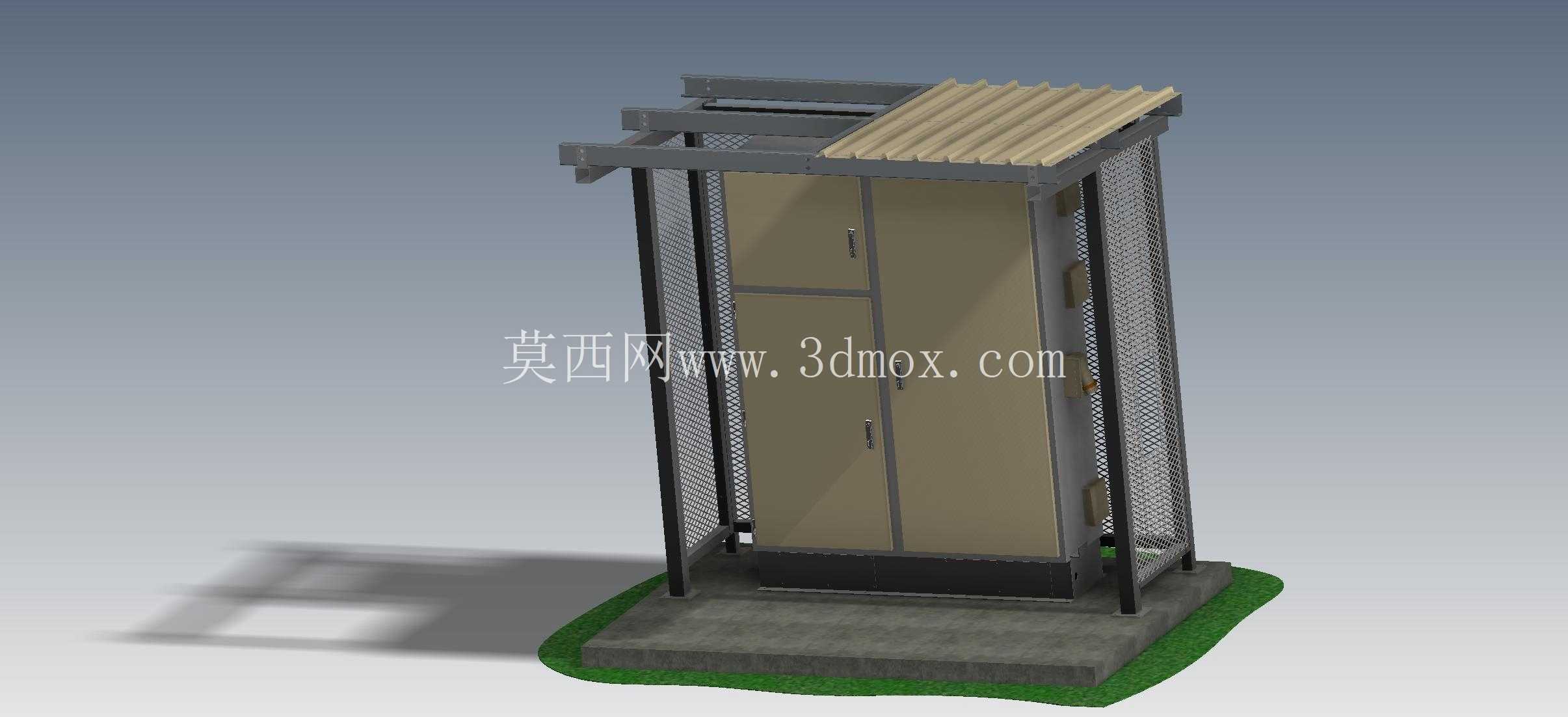

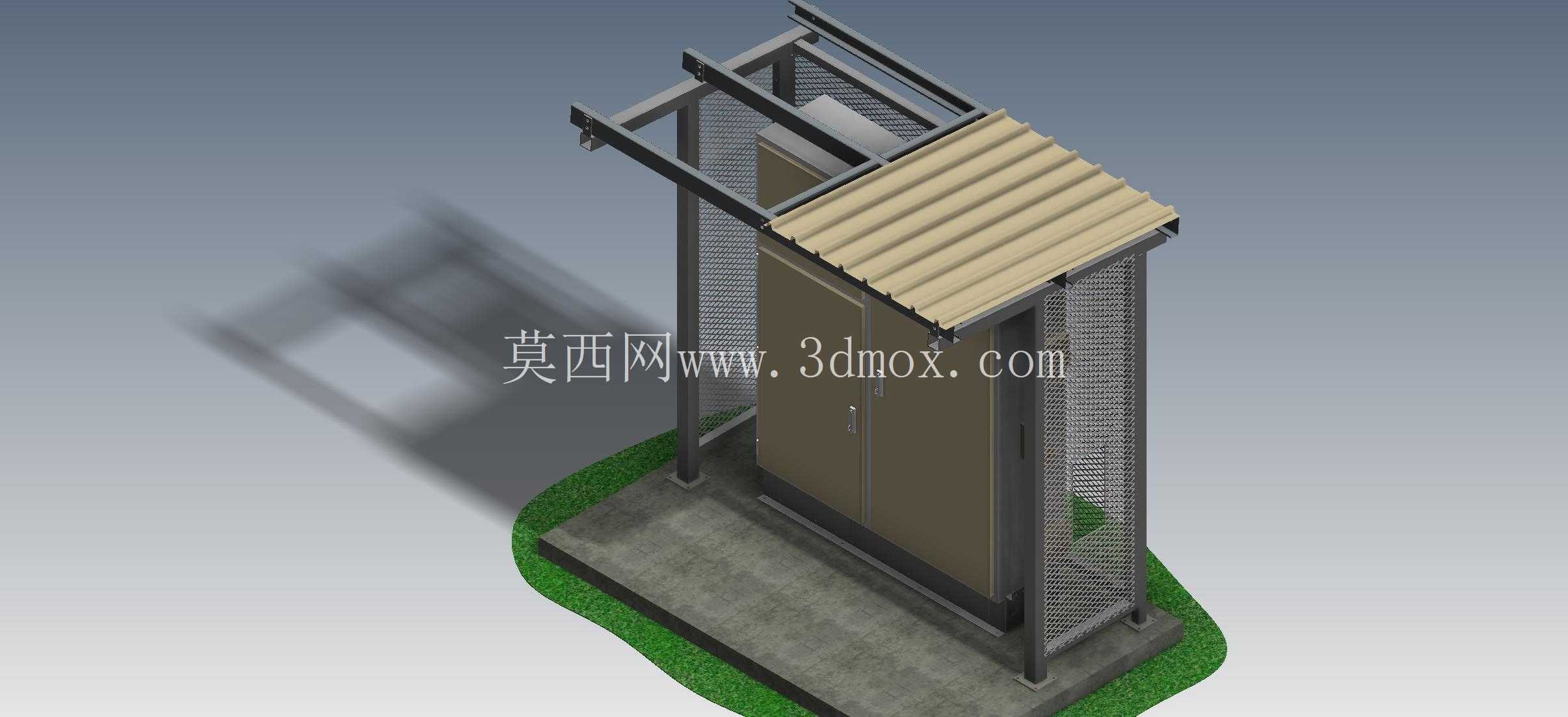

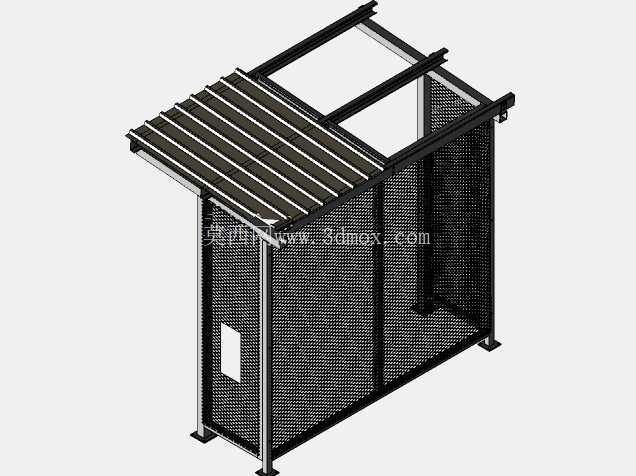

　　户外露天布设的电气配电设备，常年面临日晒雨淋、扬尘侵入、非授权人员误触等风险，这款配套遮阳防护结构，正是针对户外落地式配电装置的运行防护需求设计，可直接适配常规尺寸的立式双开门配电盘安装使用。从实际应用场景来看，这类防护结构多部署在厂区户外配电节点、园区公共供电点位、郊野临时供电区域、市政配套供电站点，这些区域往往没有配套的配电房建设条件，配电盘直接落地安装在混凝土基座上，顶部的遮阳构件首先承担了太阳直射的遮挡作用，避免夏季高温时段阳光直晒配电盘柜体，降低柜内电气元件的工作环境温度，减少因高温引发的元件老化加速、保护装置误动作等问题；同时倾斜排布的遮阳板预留了足够的通风间隙，不会阻碍柜体顶部的散热气流流通，兼顾遮阳与散热的双重需求。结构侧面采用金属网格围栏设计，一方面可以形成物理防护屏障，防止无关人员直接触碰带电柜体，也能阻挡大型杂物、户外飞禽靠近配电设备，另一方面网格的通透率超过百分之七十，不会影响配电盘日常巡检时的外观观察，也不会阻碍柜体侧面的散热通风，相比全封闭的外罩结构，网格围栏的风阻更小，在沿海多风、山区强风区域安装时，能大幅降低风载荷对整体结构的冲击，减少结构固定件的受力负荷。

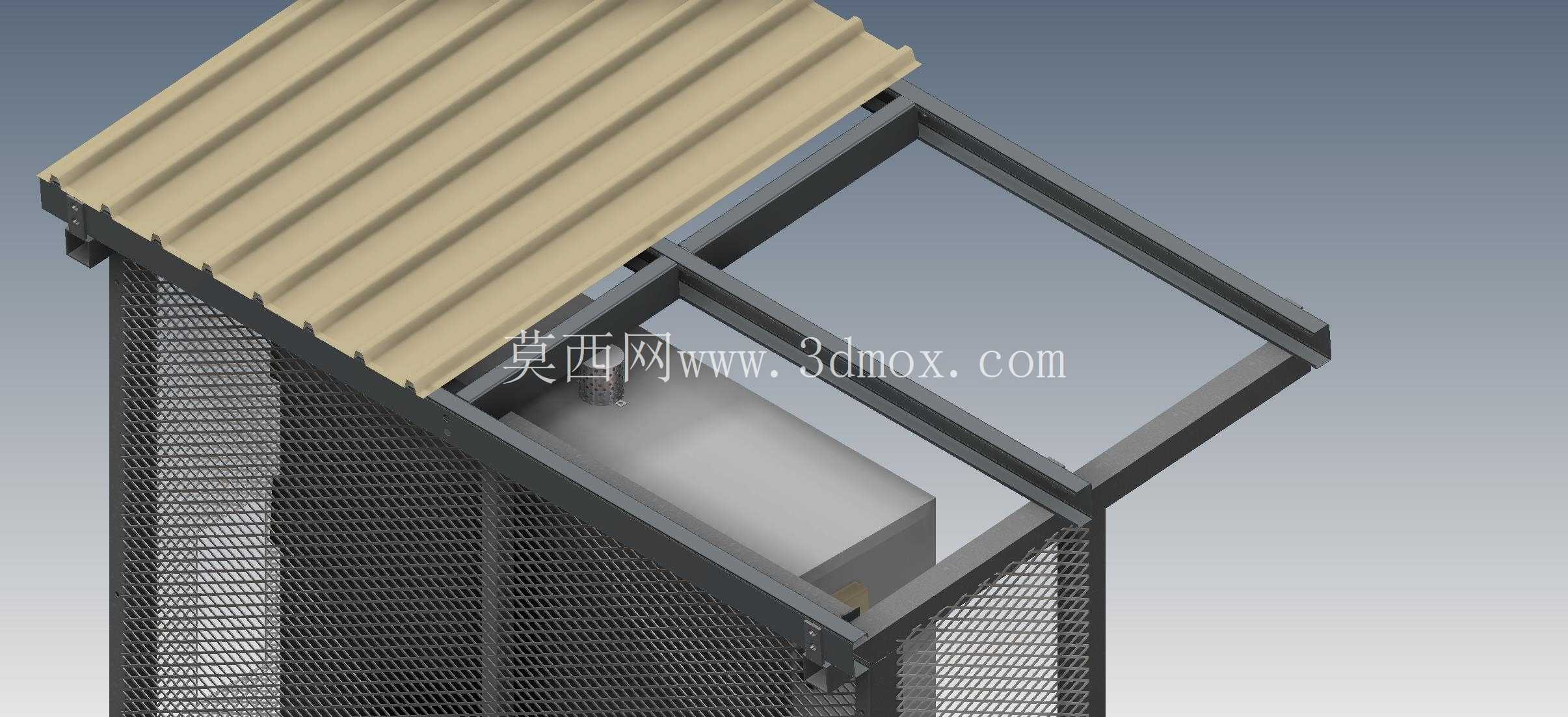

　　底部的安装边界完全匹配常规户外配电盘的混凝土基座尺寸，结构立柱通过膨胀螺栓与混凝土基座固定，不需要额外做基础改造，安装时可先将配电盘就位固定，再拼装外围的防护结构与顶部遮阳架，施工流程互不干扰，后期如果需要对配电盘进行大修更换，也可以单独拆除局部围栏构件，不需要整体拆解防护结构，降低后期运维的施工成本。设计过程中充分考虑了户外长期使用的结构可靠性，顶部遮阳板采用叠压式排布，相邻板件之间有足够的搭接量，降雨时雨水会顺着板件倾斜方向流向结构后侧，不会滴落到配电盘的柜门密封缝隙处，减少雨水渗入柜内的风险；遮阳架的主框架采用矩形钢管焊接成型，整体框架做了圆角过渡处理，没有尖锐的外凸棱角，避免巡检人员磕碰受伤。

　　结构整体的预留操作空间经过核算，围栏与配电盘柜门之间预留了足够的开门操作距离，柜门完全打开时不会与围栏构件发生干涉，运维人员携带工具进入围栏区域操作时，也有充足的转身、操作空间，不会因为空间局促影响操作效率。从结构建模的细节来看，所有的连接节点都做了贴合实际加工工艺的处理，围栏网格与框架的连接采用标准紧固件固定，不是满焊结构，后期如果局部网格出现锈蚀、外力损坏，可以单独更换对应网格片，不需要整体更换围栏段；顶部遮阳板与框架的连接采用隐藏式固定件，固定点不会外露在遮阳板上表面，避免长期使用后固定点出现锈蚀流挂，影响外观同时也减少固定件的锈蚀失效概率。

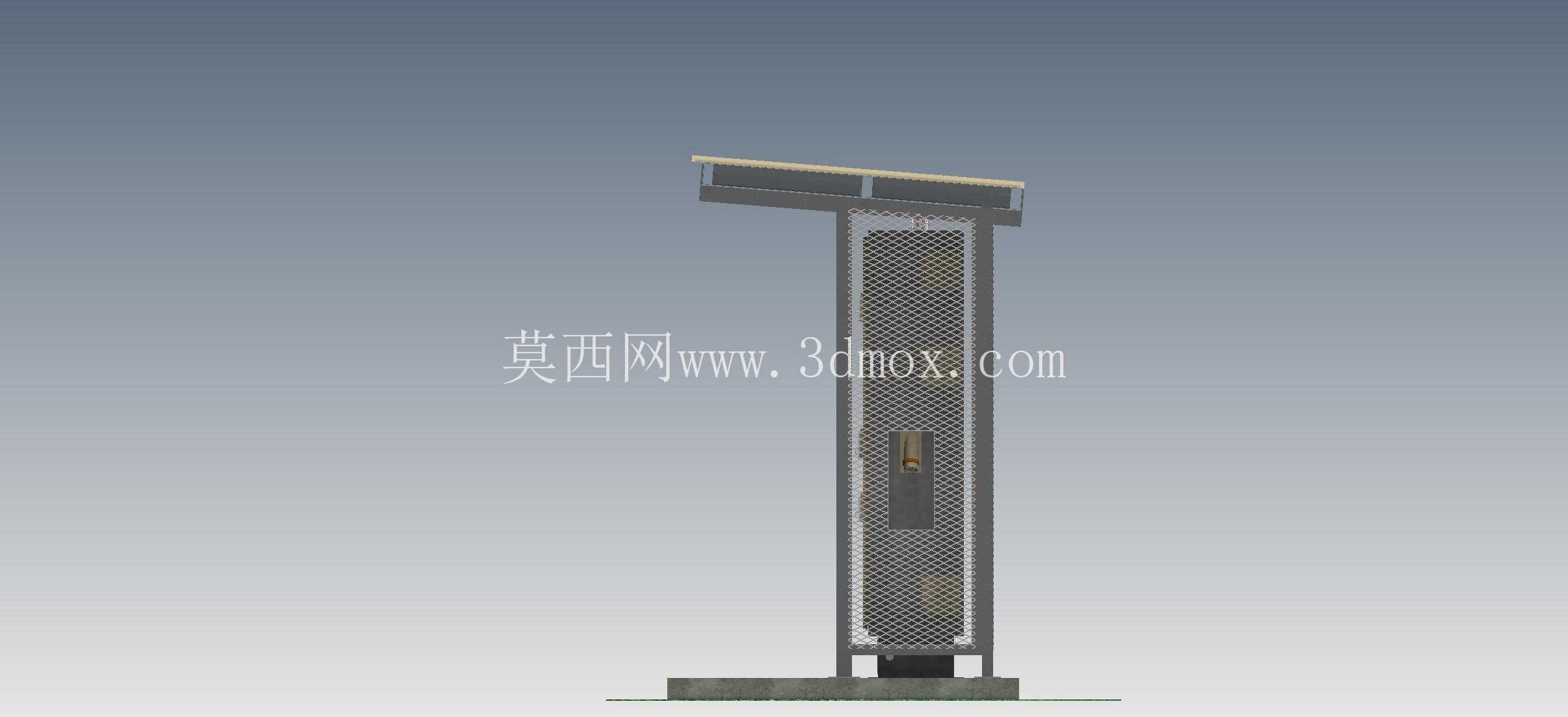

　　结构底部与混凝土基座接触的位置，预留了高度调节间隙，可以适配基座表面存在的少量不平整，安装时通过垫片调整整体水平度，避免框架因为强制安装产生内应力，长期使用后出现焊接点开裂的问题。另外，结构侧面预留了巡检门的安装位，日常状态下巡检门通过锁具封闭，只有授权运维人员可以打开进入防护区域，兼顾防护性与运维便利性；顶部遮阳结构的外伸尺寸经过核算，在太阳高度角最高的夏至时段，投影可以完全覆盖配电盘的柜体正面与顶部，不会出现阳光斜射直晒柜体的情况，同时外伸长度不会过长，避免在大风天气下形成过大的受力力臂，提升整体结构的抗风稳定性。
