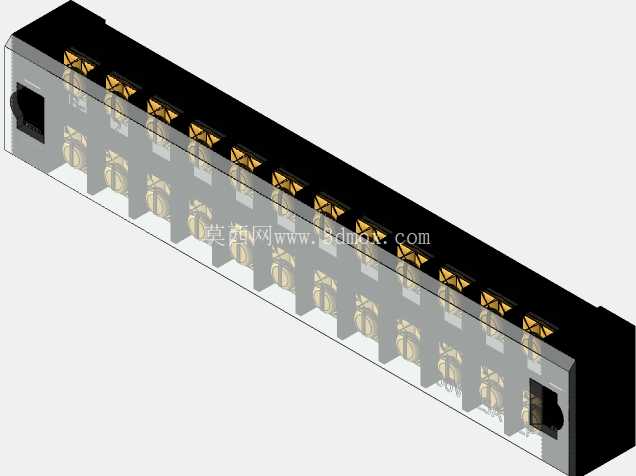

在低压配电、工控柜内布线、小型电源回路分线的作业场景里,这类多位数接线端子台是柜内走线规整、回路分接可靠的核心基础连接件,日常设备调试、产线配电改造、小型电控系统搭建过程中,都需要用到这类统一接线位的端子件来梳理线路走向,避免多股线缆直接铰接带来的接触不良、绝缘失效隐患。从实际使用场景来看,这类端子件常被布置在电控柜内的DIN导轨上,或是直接通过端部固定孔锁装在柜体内衬板上,用来实现电源进线到多个下游负载回路的分线转接,也可用于控制回路中信号线路的中继转接,单点位可承载的额定电流匹配常规小型电源变压器的输出回路容量,适配多股软线或是单股硬线的压接需求,接线时仅需将剥好绝缘层的线芯插入对应接线位,拧紧顶部的锁紧螺丝即可完成固定,每一位接线位之间都设置了绝缘隔栏,避免相邻接线位的线芯外露造成短路故障。从结构设计的角度来看,这款端子台采用长条形一体式基座设计,基座部分选用阻燃绝缘工程塑料注塑成型,表面做了哑光磨砂处理,既可以保证长期使用过程中的绝缘性能,也能在柜内温度升高的环境下保持结构强度,不会出现受热变形导致的接线位偏移问题。基座上均匀排布12组独立接线位,每组接线位都配置了铜制导电夹片与顶部锁紧螺丝,导电夹片采用镀镍处理,降低接触电阻的同时提升抗氧化能力,避免长期通电使用后出现接触点氧化发热的问题。相邻接线位之间的隔栏高度略高于接线位顶部,即使接线时线芯有少量外露,也会被隔栏阻挡,不会触碰到相邻点位的导电部件。
基座两端设置了带固定孔的安装耳,既可以适配标准导轨的卡扣安装,也可以通过螺丝直接锁装在安装平面上,安装边界的尺寸设计充分考虑了柜内紧凑布线的需求,整体宽度较窄,多排并排安装时不会占用过多柜内纵深空间,接线操作时手部的操作空间预留充足,拧紧螺丝时不会被相邻端子台干涉。在实际选型应用中,这类端子台常和小型电源变压器搭配使用,变压器输出的低压交流电源先接入端子台的进线位,再通过端子台分接到各个控制元件、负载设备的供电端,既方便后期维护时单独断开某一回路进行检修,也能让柜内走线更加规整,每一条回路的接线位置清晰可查,避免多根线缆直接绞接在变压器接线柱上造成的接线柱受力过大、接触不良问题。
设计建模过程中,需要重点把控每个接线位的间距尺寸,既要保证足够的电气间隙满足安规要求,也要控制整体长度尺寸适配常规柜内安装空间;导电夹片的卡槽尺寸需要匹配常用线径的线缆插入需求,锁紧螺丝的行程要保证足够的压紧力,避免线缆受拉扯时松脱;基座的绝缘壁厚要均匀,注塑成型时不会出现缩痕、缺料等缺陷,同时保证整体结构的抗冲击强度,安装拧紧螺丝时不会出现基座开裂的问题。端部的安装结构需要兼顾两种安装方式的兼容性,导轨卡扣的弹性要适中,卡入导轨后不会出现松脱晃动,同时拆卸时不需要过大的力就能方便取下;螺丝固定孔的位置要避开内部导电部件的安装空间,锁装螺丝时不会触碰到内部导电件造成短路。
从实际使用的可靠性角度出发,建模时还需要考虑接线位的导电件与基座的配合公差,导电件嵌入基座后不能出现松动,长期受温度变化影响也不会出现移位,每个接线位的锁紧螺丝与导电夹片的螺纹配合要顺畅,拧紧过程中不会出现滑牙、偏斜的问题,保证接线后接触压力稳定,大电流通过时不会出现异常发热。这类端子件虽然是电控系统里的基础小部件,但结构设计的合理性直接影响整个配电回路的运行可靠性,建模过程中每一处尺寸的把控都需要结合实际接线操作、安装环境、安规要求来综合考量,不能只做外观的复刻,要还原每个结构细节的实际功能作用,比如隔栏的倒角处理是为了避免接线时划伤线芯绝缘层,基座底部的导流槽设计是为了避免柜内凝露积水造成的绝缘下降,这些细节结构都是实际工程应用中不断优化而来的设计点。
