洗衣机用高还原度湿度传感连接器

　　在家用及商用洗涤设备的电控系统搭建中，湿度信号的稳定采集直接决定了设备烘干、漂洗工序的逻辑判定精度，这款适配洗衣机工况的湿度传感连接器，正是针对洗涤设备内部高湿、多振动的运行环境设计的信号采集端接部件。从实际装机的适配场景来看，该部件主要安装在洗衣机内筒周边的风道或腔室壁面，负责实时监测腔体内的空气湿度值，为电控板提供烘干终止、除湿启动的判定依据，避免衣物过度烘干造成的纤维损伤，也能防止湿度检测偏差导致的烘干不足、衣物返潮问题。

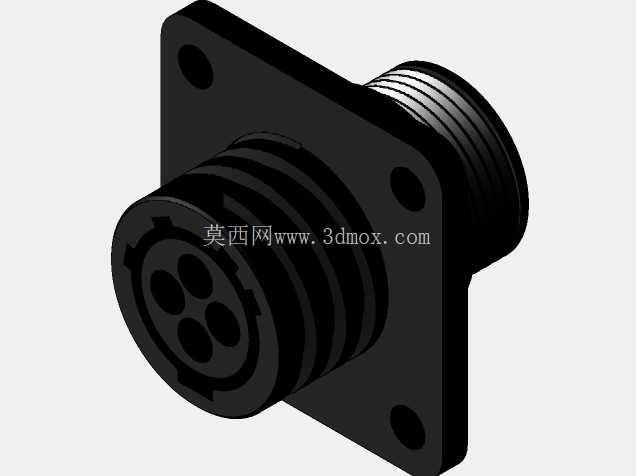

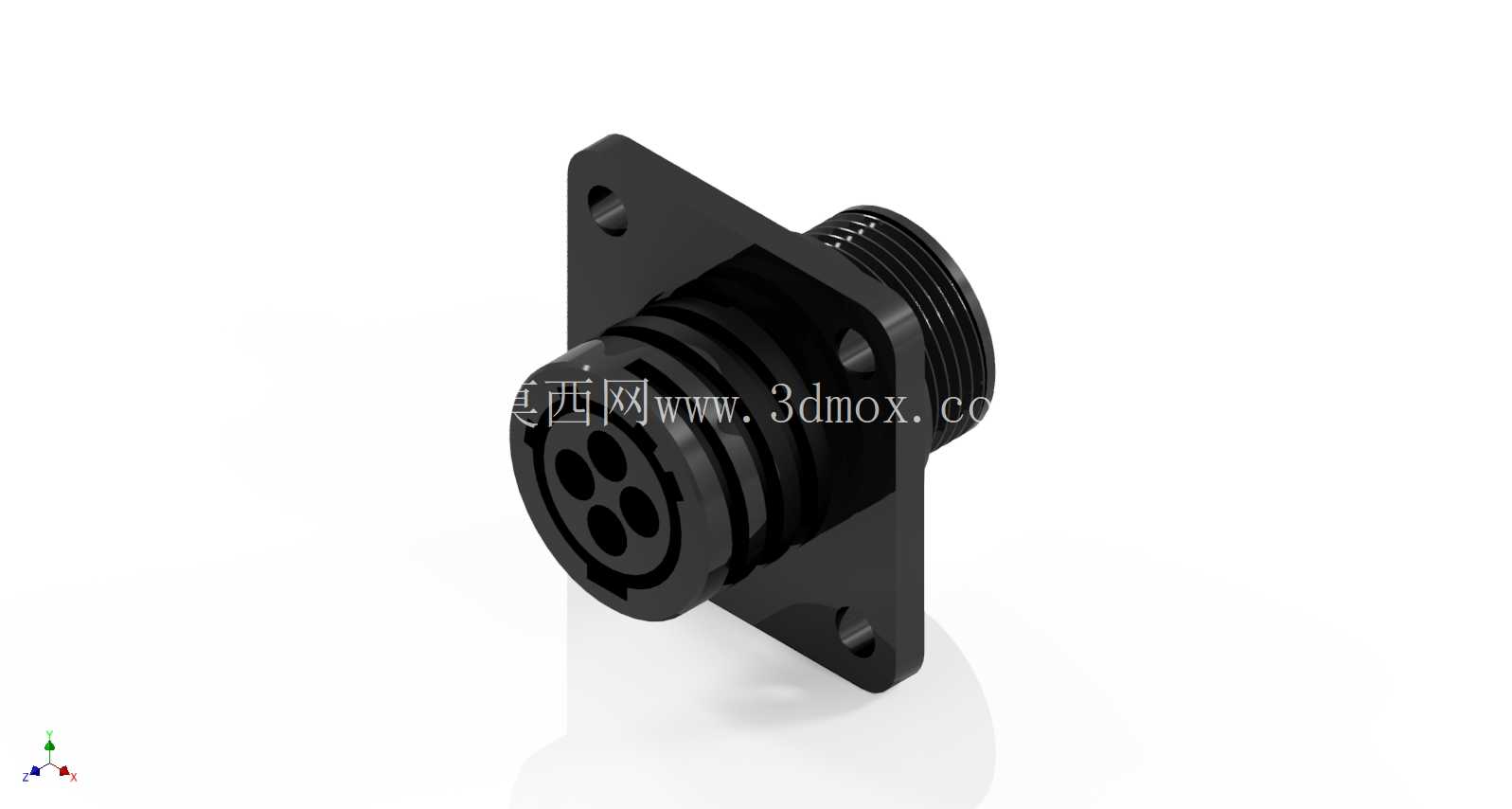

　　从结构设计的角度拆解，这款部件采用法兰盘式安装基座，四个角位预留了标准安装孔位，安装时可直接通过螺栓固定在设备壁面的预设开孔上，基座与壁面贴合处可加装密封胶圈，满足洗涤设备内部IP65级别的防水防泼溅要求，避免洗涤过程中的水雾、泡沫渗入接插件内部造成信号短路。接插端采用多芯孔式设计，可同时满足湿度信号传输、辅助温度补偿信号传输的接线需求，外螺纹结构可配套标准锁紧螺母，在对接外部线束插头后可通过旋紧螺母实现轴向锁紧，即使设备在脱水阶段产生高频振动，也不会出现接插件松脱、信号中断的问题。

　　建模过程中针对实物的还原度做了针对性优化，整体结构的特征还原度达到98%，法兰盘的倒角、螺纹段的牙距、插孔的排布间距都严格参照实物测绘尺寸搭建，没有做过度的简化处理。在做设备整体装配建模时，可直接在该模型的插孔端位置绘制出线束模型，模拟实际接线的走线状态，让整机装配的渲染效果更贴近真实装机状态，避免接插件位置出现空洞、无接线的失真问题。

　　从安装边界尺寸来看，法兰盘的方形轮廓尺寸适配洗涤设备壁面通用的20mm级安装开孔，螺纹段的外径与行业通用的防水接插件螺纹规格一致，不需要对现有设备的安装位做二次改模即可直接替换使用。基座的整体突出高度控制在合理范围内，不会占用内筒周边过多的安装空间，也不会和内筒转动部件产生运动干涉。接插件内部的绝缘隔层结构也做了完整还原，建模时可直接参照内部隔层的排布定义接线针脚的定义，不需要额外查阅接插件的内部尺寸手册。

　　在实际设备选型过程中，这类带安装法兰的湿度传感接插件，相比普通的引线式湿度传感器，安装固定的可靠性更高，后期维护更换时不需要拆解周边线束，只需要松开锁紧螺母拔下插头即可替换传感器本体，能大幅降低售后维护的工时成本。建模时保留了所有的安装定位特征，结构工程师在做整机布局时，可直接提取模型上的安装孔位坐标生成安装孔工程图，不需要重新测绘尺寸，能有效缩短电控系统的结构设计周期。针对洗涤设备常见的凝露工况，模型上的接插端面做了倾斜导流的细节设计，凝露形成的水滴会顺着端面的倾斜角度流出接插区域，不会在插孔位置积存造成绝缘性能下降，这一细节特征也在模型中做了完整还原，能帮助设计人员在做防水性能验证时，更直观地判断凝露的流向路径。
