西门子IOP2工业操作显示终端结构设计

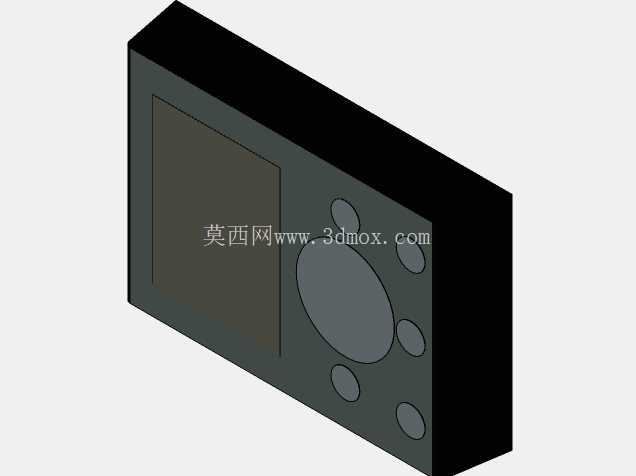

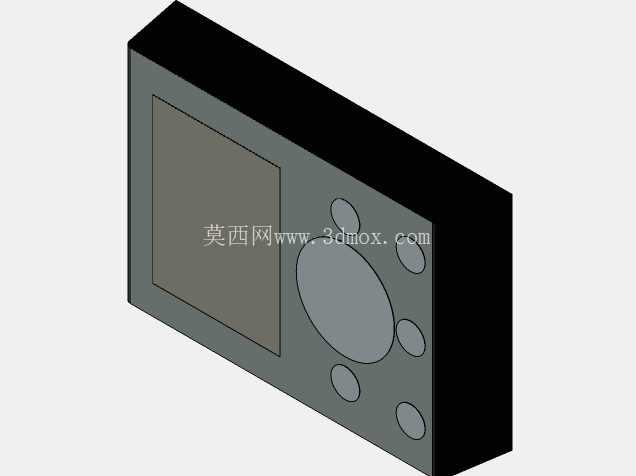

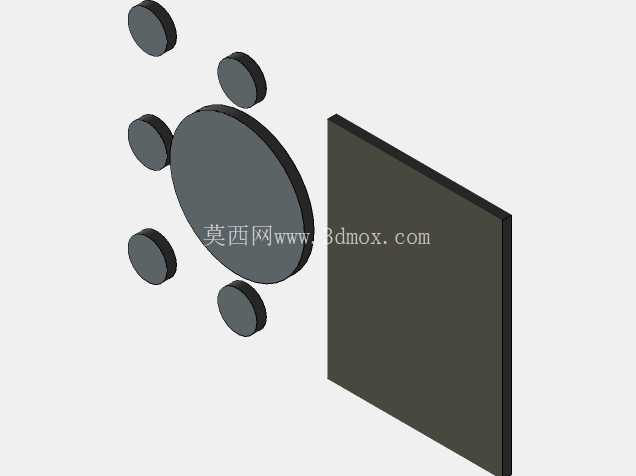

　　在工业电控系统的现场调试与日常运维场景里，这类嵌入式操作终端是连接运维人员与底层驱动、变流设备的核心交互载体，常配套安装在变频柜、整流柜、工业驱动控制柜的柜门预留位上，替代传统的拨码开关、电位器与分体式数码显示管，实现参数读写、状态监控、故障复位的一体化操作。从结构设计逻辑来看，这款操作终端采用嵌入式卡装的整体思路，外壳主体做了直角方正的造型处理，黑色的侧边壳体与深灰色的操作面板形成视觉区分，面板区域左侧预留了大尺寸的显示屏安装位，屏幕周边做了微凸的边框防护，避免现场安装或者擦拭过程中硬物直接刮擦屏幕表面，右侧的操作按键区域采用中心大尺寸导航旋钮搭配周围四个环形分布功能按键的布局，中心旋钮兼顾旋转选参与按压确认的操作逻辑，周围按键对应故障确认、参数切换、方向跳转等高频操作，按键表面做了微凹的弧度处理，贴合操作人员戴薄劳保手套时的按压触感，减少误触概率。

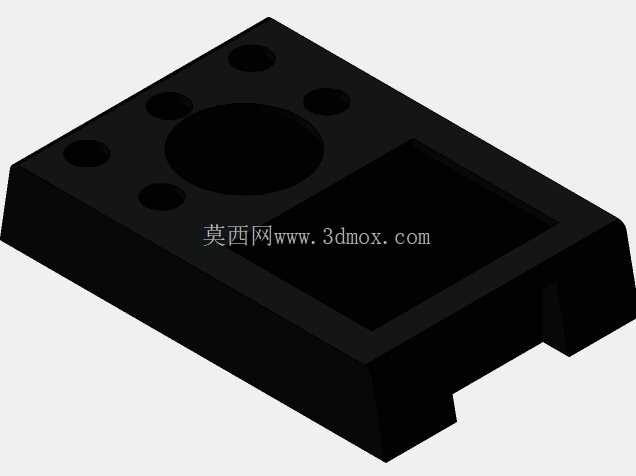

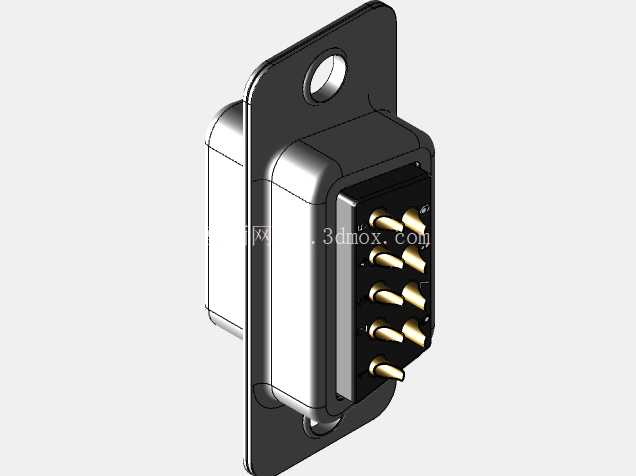

　　安装边界方面，终端背部做了统一的卡扣式安装结构，适配电控柜门板上标准的矩形开孔尺寸，安装时无需额外打螺丝固定，直接将终端从柜门外推入开孔位，背部卡扣自动卡紧门板内壁，拆卸时只需按压卡扣的解锁弹片即可从正面取出，大幅提升柜内器件的装配与后期维护效率，终端整体厚度控制在适配常规2mm厚度冷轧钢电控柜门板的范围内，背部的接线端口做了下沉式处理，避免接线后插头突出过多挤占柜内走线空间，接线端口的引脚定义遵循工业通用的串行通讯标准，可直接配套对应品牌的驱动、变流设备通讯线直连，无需额外做转接板。

　　从实际使用的工况适配角度，外壳材质选用耐工业油污、抗轻度酸碱腐蚀的工程塑料，表面做了细磨砂的哑光处理，在车间多粉尘、有照明反光的环境下不会产生强光反射影响屏幕读数，面板的防护等级满足电控柜柜门安装的常规要求，可阻挡日常清扫时的飞溅水滴与飘落的粉尘进入终端内部，避免内部电路板出现积灰短路的问题。在结构细节处理上，屏幕与面板壳体的接缝处做了密封胶条的预留槽，按键与面板的配合间隙控制在极小范围内，既保证按键按压的顺畅行程，又能防止细小的金属切屑、粉尘从缝隙进入壳体内部，终端的四个边角做了微小的圆角过渡，避免安装搬运过程中锐边划伤操作人员的手部，背部壳体上预留了多处散热格栅，对应内部主控电路板的发热元件位置，保证终端长时间连续运行时内部热量可顺利散出，不会因为积热导致屏幕显示异常或者主控芯片运行卡顿。

　　在设备选型适配层面，这款操作终端可覆盖多类工业电控场景的交互需求，不管是生产线旁的驱动设备参数调整，还是配电房内变流设备的运行状态监控，都能通过统一的交互逻辑降低运维人员的学习成本，面板上的按键标识采用模内注塑的工艺制作，长期按压擦拭也不会出现标识磨损脱落的问题，相比传统的丝印标识耐用性提升明显，中心导航旋钮的阻尼做了分段式调校，旋转时的段落感清晰，操作人员无需紧盯屏幕也能通过手感判断参数调整的步距，在需要快速调整参数的现场工况下可大幅提升操作效率。
