TPA3116双声道120W音频功放板结构设计

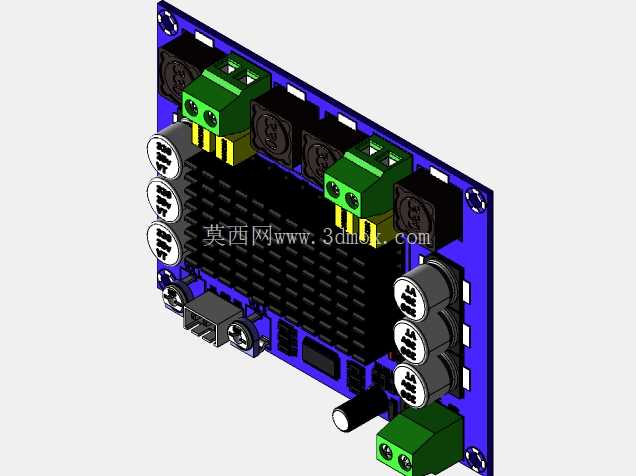

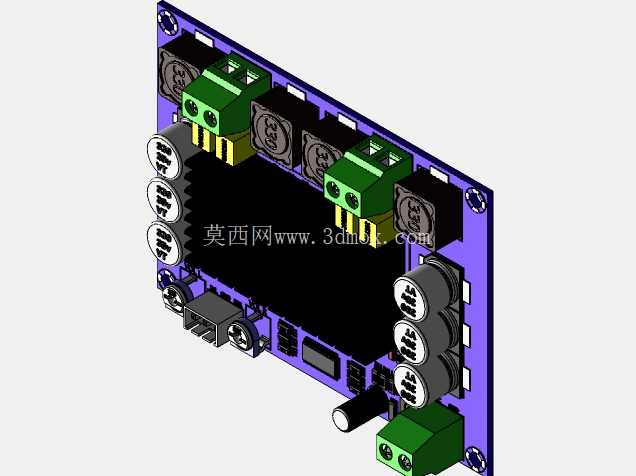

　　这款基于TPA3116核心芯片设计的120W功率音频放大电路板，主要面向民用音响改装、小型家庭影院搭建、桌面HiFi系统DIY以及嵌入式音频设备集成场景，在实际工程应用中，可直接作为独立功放模块嵌入到定制化音响壳体中，也可搭配前级调音电路组成完整的音频放大链路，适配4-8Ω阻抗的全频、高低音分体扬声器单元，满足小空间内的高保真音频功率输出需求。从电路布局设计来看，整块板卡采用紫色阻焊层的FR-4玻纤基板作为载体，核心功率芯片布置在板卡中部的散热区域，背面预留了大面积散热焊盘，可直接贴合铝制散热片降低大音量输出下的芯片结温，避免长时间满负载工作出现热保护断流的问题。

　　板载的接线端子全部采用插拔式绿色接线座，分别布置在板卡的上下边缘位置，其中电源输入端子与音频输出端子分区排布，减少强电回路对弱音频信号的电磁串扰，信号输入侧采用多组3.5mm音频接口横向排列在板卡左侧边缘，支持多路音频信号输入切换，适配不同前端音源设备的接入需求。板卡上的滤波电容全部采用高频低阻铝电解电容，搭配聚酯金属薄膜电容组成多级滤波网络，一方面滤除电源输入侧的纹波噪声，另一方面抑制功率放大过程中产生的电磁干扰，避免音频输出出现底噪、电流声等影响听感的问题，电容排布时特意将大容量电解电容靠近电源输入端口，小容量薄膜电容紧贴芯片供电引脚，缩短高频电流的回流路径，提升电路工作的稳定性。从安装边界尺寸来看，板卡四个角位置预留了标准的M3安装孔位，孔位间距符合通用小型功放板的安装规范，可直接固定在标准尺寸的金属功放壳体内，也可通过铜柱支撑安装在定制的亚克力外壳中，板卡整体厚度控制在常规PCB板厚加元件高度的22mm范围内，不会出现元件突出壳体导致装配干涉的问题，接线端子的高度与板载接口的伸出长度都经过匹配设计，装配后所有外接接口都能与壳体开孔精准对齐，无需额外调整接线位置。

　　在实际功能实现上，这款功放板支持2.0声道的独立功率输出，单声道额定输出功率可达60W，双声道合计120W，足够覆盖15-30平米空间内的音响扩声需求，芯片内部集成了过流保护、过热保护、直流偏移检测等功能，外围电路设计时保留了全部保护功能的触发回路，当输出端短路、负载阻抗过低或者散热条件不足时，芯片会自动切断输出，避免烧毁核心元件与外接扬声器。设计过程中特意将功率回路与信号回路做了铺地分隔，整块板卡采用大面积接地铺铜处理，数字地与模拟地通过磁珠单点连接，既减少了不同回路之间的信号串扰，也提升了板卡本身的结构强度，避免焊接或者安装过程中出现板卡变形的问题。

　　板载的电源输入回路预留了反接保护二极管的焊接位置，用户可根据实际使用需求选择是否加装，防止电源正负极接反导致板卡烧毁，音频输入回路预留了耦合电容的替换空间，方便后期DIY时更换不同材质的耦合电容调整音色取向。从工程选型适配的角度来看，这款板卡的元件排布密度适中，所有贴片元件都采用标准封装，后期维修替换时无需寻找特殊规格的元件，接插件全部采用通用规格，市面上很容易采购到匹配的接线插头，不需要定制特殊的连接线材，不管是小批量的设备集成还是个人DIY制作，都能降低物料采购与后期维护的成本。在实际装配测试中，这款板卡在12-24V宽电压输入范围内都能稳定工作，电压越高输出功率余量越大，搭配不同功率的扬声器都能获得不错的推力表现，板卡本身的静态电流控制在较低水平，待机状态下的功耗不足0.5W，符合小型音频设备的低功耗设计要求。
