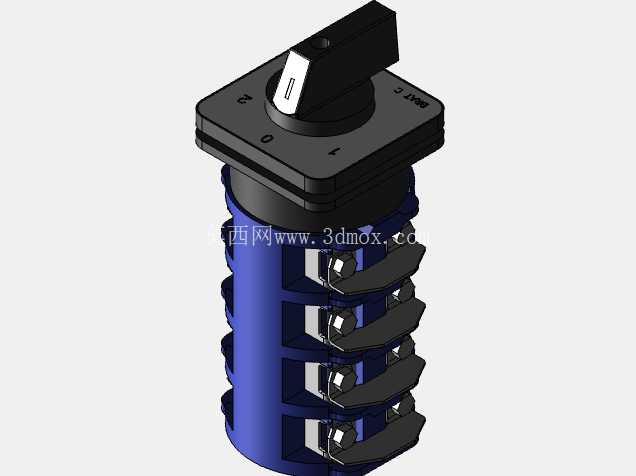

这款三位转换开关主要面向低压配电回路的电源切换、多档位负载通断场景,常见于工业控制柜、小型设备配电单元、检修电源箱等位置,承担手动切换供电回路、选择设备工作档位的作用,额定电流等级适配160A及以下的交流低压回路,可满足中小功率设备的档位切换需求,避免带电拔插接线带来的安全隐患。从结构设计来看,开关采用层叠式触头组布局,顶部操作面板预留三个档位标识位,分别对应0位断电、1路接通、2路接通三个工作状态,操作手柄采用防滑凸筋设计,扳动角度有明确的档位阻尼反馈,操作人员无需额外观察标识即可通过手感确认档位是否到位,避免虚接引发的触头烧蚀问题。

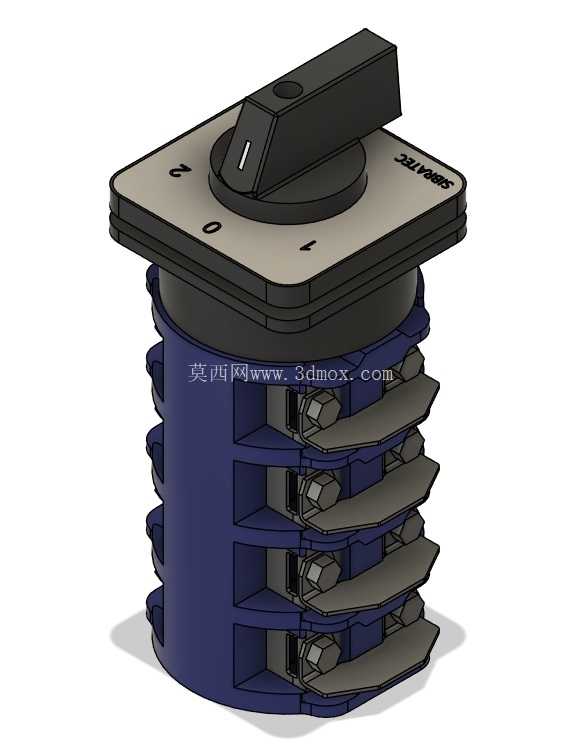

面板部分采用方形安装法兰结构,安装时可嵌入柜体预留的方孔,通过法兰边的固定孔完成锁紧,安装边界适配常规低压柜体的开孔尺寸,无需额外定制开孔模具,替换同规格老款开关时可直接兼容原有安装位,减少柜体改造工作量。层叠的触头单元采用模块化堆叠设计,每一层对应独立的触头通断回路,不同层的触头通过操作轴的凸轮结构同步驱动,扳动手柄时凸轮带动各层动触头完成与静触头的贴合或分离,各触头单元之间设置绝缘隔层,避免不同回路之间的电弧串扰,提升多回路切换时的绝缘安全性。触头接触部位采用银合金触点材质,大电流通断时可降低接触电阻,减少长期工作的发热问题,适配频繁切换的工作场景,降低触头熔焊的失效概率。接线端子位于开关本体的侧下方,每个端子预留螺栓锁紧空间,接线时可直接将压好线鼻的导线套入端子螺栓,拧紧后即可完成可靠连接,端子之间的间距满足低压电气的安全爬电距离要求,不同极性的接线端之间设置绝缘挡片,避免接线过程中导线毛刺引发的相间短路问题。开关本体的绝缘基座采用耐弧热固性材料压制而成,长期工作在高温环境下也不会出现形变,触头分断产生的电弧不会灼烧基座表面形成导电炭化层,可延长开关的整体使用寿命。
在建模逻辑上,这款模型完整还原了开关的装配层级,从顶部操作手柄、定位凸轮、面板法兰,到每一层的触头基座、动触头组件、静触头接线端,都按照实际装配关系做了配合约束,可直接用于配电柜体的装配干涉检查,模拟开关扳动时的手柄运动行程,确认操作空间是否满足现场操作需求,避免柜体门板或周边元件阻挡手柄操作。设计时充分考虑了现场运维的实际需求,开关的0档位设置在中间位置,左右两个档位分别对应两路输出,操作人员面对开关时可直观判断当前供电回路,紧急断电时直接将手柄扳回中间0位即可切断所有回路,操作逻辑符合一线电工的操作习惯,减少误操作概率。
开关本体的下部层叠结构外径小于上部安装法兰,嵌入柜体安装后,下部触头部分完全位于柜体内部,不会突出柜外占用操作通道空间,柜体内部的走线可沿开关侧部的端子排布,合理利用柜内布线空间。针对大电流工作的发热问题,触头基座的层间设置有散热间隙,触头工作产生的热量可通过层间空隙自然散出,避免热量在绝缘基座内部累积,降低长期工作的温升,提升开关的载流稳定性。操作轴与各层凸轮的配合采用方轴定位结构,装配时无需额外做周向定位,直接将各层触头单元沿方轴套入即可保证各档位的通断逻辑一致,生产装配时可提升组装效率,后期维护更换触头单元时也可直接拆解更换对应层的组件,无需整体更换开关,降低运维成本。
