电动自行车用36V500W直流驱动电机结构

　　这款直流驱动单元主要适配轻型电动两轮代步车辆的动力输出场景，在民用短途代步、低速轻型载具的动力改装、小型非道路移动设备的动力配套领域都有较高的适配性。作为整车动力输出的核心部件，它的核心作用是将车载蓄电池输出的直流电能转化为旋转机械能，通过输出端的链轮结构匹配链条传动系统，直接为车轮提供驱动扭矩，满足日常通勤场景下的起步、爬坡、匀速巡航的动力需求。

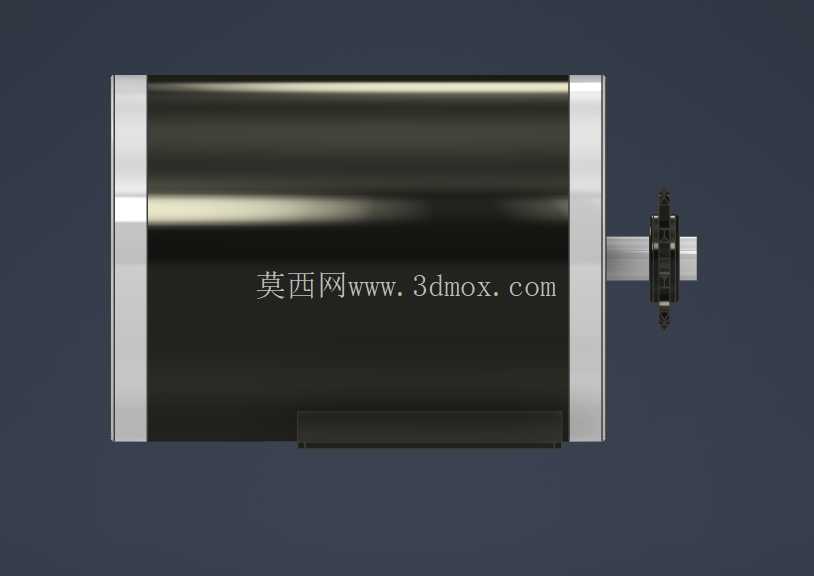

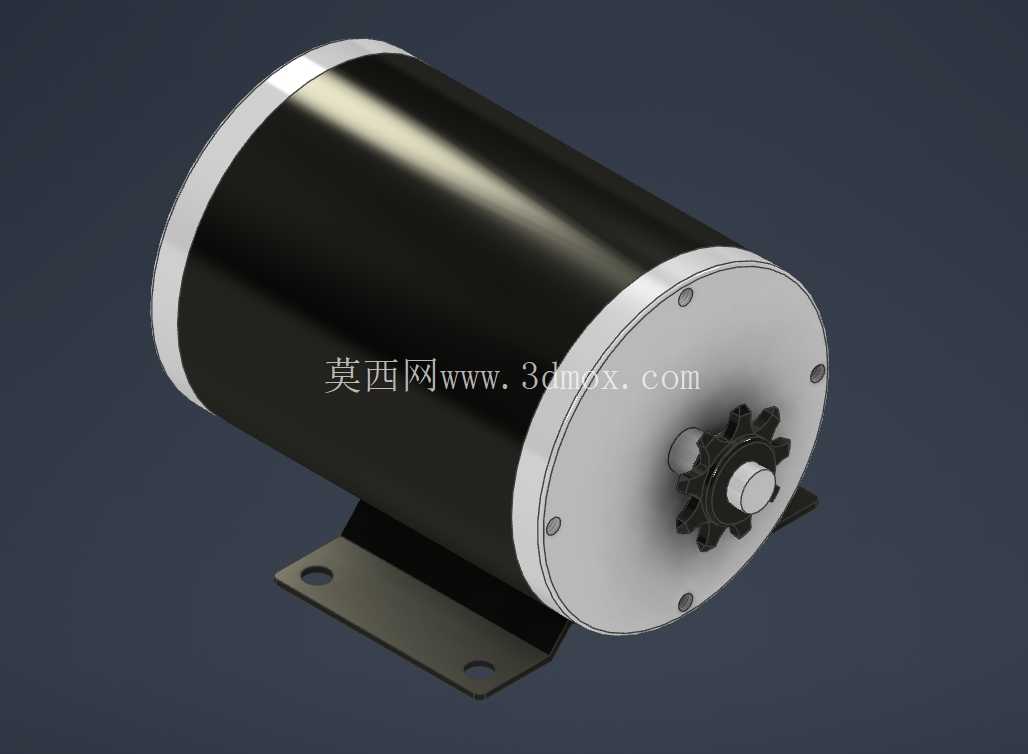

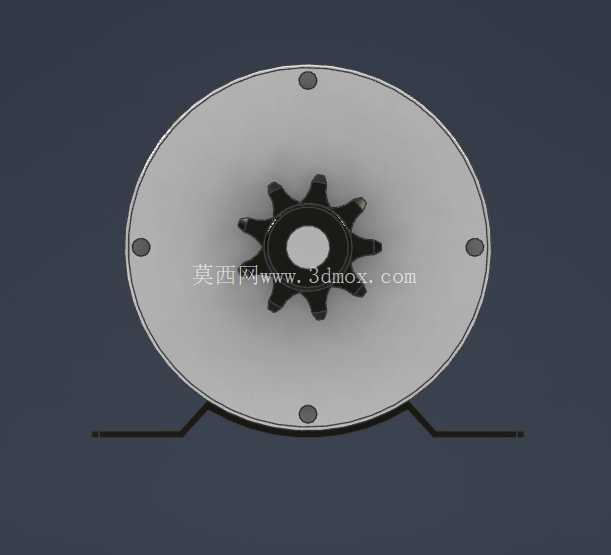

　　从结构设计思路来看，整体采用了封闭式圆柱壳体布局，外壳主体选用导磁性能优异的金属材质，既可以作为定子磁路的组成部分，也能兼顾工作过程中的散热需求，表面做了哑光氧化处理，避免长期户外使用出现锈蚀问题。两端的端盖通过圆周均布的紧固件与主壳体连接，端盖中心预留轴承安装位，支撑输出轴的径向与轴向载荷，保证轴系运转的同轴度，减少高速转动下的振动与噪音。输出轴端集成了标准模数的传动链轮，链轮与轴之间通过键连接传递扭矩，端部设置轴端挡圈防止链轮轴向窜动，匹配常规电动自行车的链条节距，不需要额外改装传动部件即可直接适配多数常规车型的传动系统。

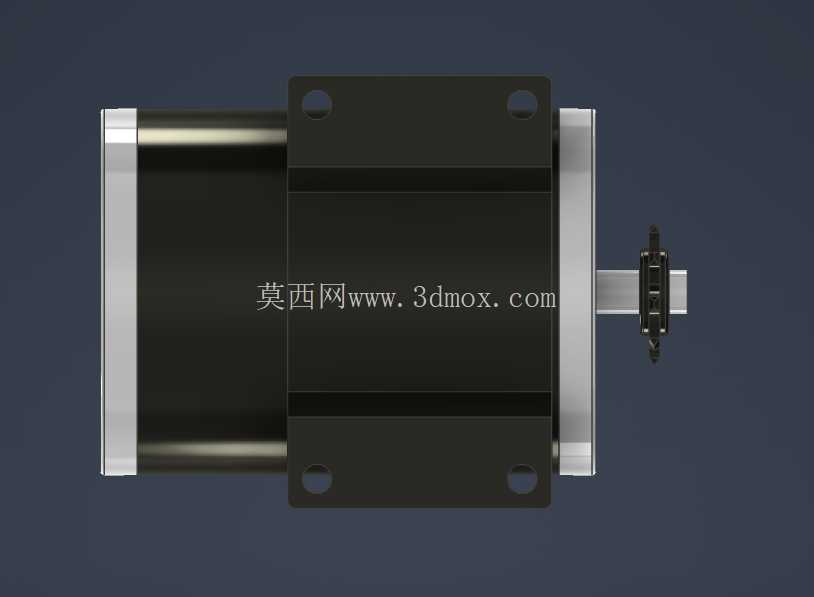

　　安装结构方面，壳体下方集成了一体式冲压成型的安装底座，底座上开设两个长圆形安装孔，孔位的间距与常规电动自行车车架的电机安装位尺寸匹配，长圆孔设计可以允许安装时存在小范围的位置调整，抵消车架焊接带来的尺寸公差，降低安装对位的难度。安装底座与主壳体之间通过焊接固定，连接强度可以满足整车颠簸路况下的载荷冲击，避免长期使用出现底座断裂、电机移位的问题。

　　从功能特性上看，该电机的额定工作电压匹配常规36V车载蓄电池平台，额定输出功率可以覆盖普通成人电动自行车的日常通勤动力需求，低速段扭矩输出充足，起步时不需要过高的电流输入就能带动整车起步，减少电池大电流放电的损耗，延长电池组的循环使用寿命。封闭式的壳体结构可以阻挡日常骑行过程中的泥水、灰尘进入电机内部，防护等级满足户外代步场景的使用要求，不需要频繁拆解维护内部的碳刷与轴承部件，降低用户的后期使用成本。

　　在三维建模过程中，结构设计人员重点还原了电机的外部安装边界与接口尺寸：壳体的外径、总长度尺寸严格按照实物测绘数据建模，输出轴的伸出长度、轴径、链轮的齿形参数都做了精准还原，安装底座的孔位坐标、安装面到轴中心的高度尺寸都保留了实际装配需要的公差余量，方便设计人员在做整车布置的时候直接调用模型，不需要反复核对安装干涉问题。建模时对壳体表面的圆角、端盖的紧固件沉头结构、底座的折弯加强筋都做了细节还原，既可以用于整车装配的干涉检查，也可以用于安装支架的配套设计、传动系统的匹配计算。

　　实际选型适配的时候，需要注意该电机的输出轴旋转方向与控制器的匹配，安装时要保证底座安装面与车架安装面完全贴合，避免螺栓紧固后壳体出现额外的装配应力，导致端盖轴承位偏移，运转时出现异响、轴承过早磨损的问题。链轮安装时需要保证与后轮轴的飞轮处于同一平面，避免链条传动时出现偏磨、掉链的问题。日常使用过程中，壳体表面的散热筋要避免被泥污完全覆盖，保证电机持续工作时的热量可以及时散发，避免长期高温运行导致内部磁钢退磁，影响动力输出效率。
