电路过载保护用管状熔断式保险构件

　　在低压配电、电子设备供电回路、小型机电产品的电源输入段，这类管状熔断式保险构件是不可缺少的被动保护元件，核心作用是在回路出现异常过流、短路故障时，通过自身熔体的快速熔断切断电路通路，避免后端的精密电子元件、线路绝缘层、用电设备因过流发热引发烧毁甚至起火风险，是电气安全防护体系里最基础也最可靠的一级保护。

　　从实际应用场景来看，这类保险构件覆盖的使用范围极广，小到消费类电子的电源适配器、家电控制板，大到工业控制柜的二次回路、小型电源变压器的输出端，都能见到同结构产品的身影，不同应用场景下对保险的额定电流、分断能力、安装尺寸有明确的差异化要求，建模过程中需要优先考虑不同场景的安装适配性。

　　这款保险构件采用经典的管状分体式结构，主体为绝缘耐高温的管状外壳，两端配置金属导电端帽，内部封装低熔点合金熔体，熔体两端与端帽实现可靠电连接，端帽外侧预留标准的安装接触位，可直接适配常规的管状保险丝座，安装时无需额外定制连接件，直接卡入对应规格的座体即可完成电气连接与机械固定。结构设计上充分考虑了熔体熔断后的绝缘隔离需求，管状外壳选用具备高绝缘强度、耐瞬时高温的材质，即使熔体熔断瞬间产生电弧，外壳也不会被击穿，同时能阻挡熔断产生的金属飞溅物外溢，避免对周边电路板、电子元件造成二次损伤。两端的金属端帽采用压接工艺与管体结合，连接强度足以应对常规运输、安装过程中的外力冲击，不会出现端帽脱落、接触松动的问题，端帽的外圆尺寸严格遵循行业通用公差要求，与标准保险丝座的接触弹片配合时，既能保证接触电阻处于合理范围，避免长期工作时接触位发热，又不会出现插拔过紧或过松的情况，方便后期运维更换。

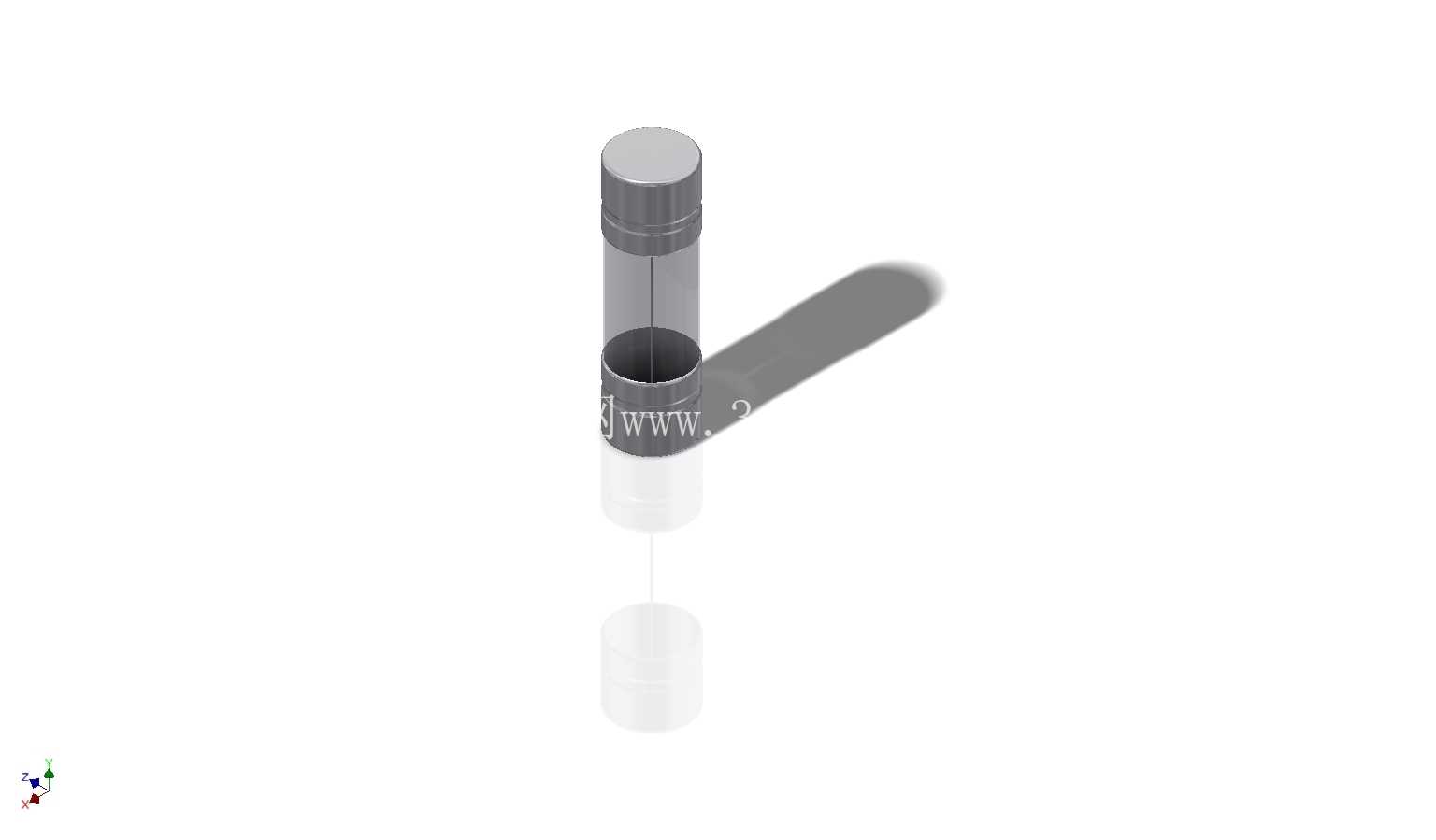

　　建模过程中，首先梳理了产品的装配层级，将整体拆分为绝缘管体、上端金属端帽、下端金属端帽、内部熔体四个独立零件，再按照实际装配关系完成组件装配。尺寸设定上参考了常用5x20规格管状保险丝的通用安装边界，管体外径控制在5mm左右，整体长度控制在20mm区间，端帽的压入深度按照行业常规的1.5mm设定，既保证端帽与管体的结合强度，又预留足够的内部空间容纳熔体与灭弧填充介质。外形细节处理上，金属端帽的边缘做了微小的倒角处理，避免安装时端帽锐边刮伤保险丝座的接触弹片，也能减少插拔过程中的卡滞感；管体外壁做光滑处理，还原实际产品的注塑或玻璃管外壁质感，同时在端帽表面预留了标识印刷的平面位，方便后续添加额定电流、电压等级的标识信息。

　　从功能特性来看，这种结构的保险构件属于一次性过流保护器件，正常工作状态下熔体相当于一段导体，自身压降极低，不会对回路的正常供电造成影响；当回路电流超过额定值一定时间后，熔体因自身焦耳热积累达到熔点快速熔断，切断故障回路，反应速度可以满足多数低压回路的保护需求。相比自恢复保险丝，这种一次性熔断式结构的分断能力更强，在出现短路大电流时的可靠性更高，不会出现自恢复器件可能出现的反复导通断开引发的拉弧问题，更适合应用在故障电流较大、对保护可靠性要求更高的电源回路中。

　　设计过程中也充分考虑了不同使用场景的适配性，模型的参数化结构可以快速调整管体长度、外径、端帽尺寸，快速衍生出不同规格的同类型保险构件模型，比如适配小型电子设备的3x10规格、适配工业回路的6x30规格，只需要修改对应尺寸参数即可完成模型调整，不需要重新搭建整体结构，能大幅提升同系列产品的建模效率。在装配验证环节，模型可以直接导入到电路板、电源模块、控制柜的整体装配体中，验证保险座的安装空间是否充足，周边元件与保险本体的安全电气间隙是否满足要求，避免实际生产组装时出现空间干涉、绝缘距离不足的问题。

　　很多刚接触电气结构设计的工程师容易忽略这类基础保护元件的建模精度，往往用简单的圆柱体代替，实际在做装配干涉检查、安规距离验证时，不准确的模型很容易导致设计偏差，比如端帽的尺寸偏差会导致模拟装配时保险丝与座体的配合状态失真，管体长度偏差会导致安规距离计算出现误差，最终影响产品的电气安全性能。这款模型严格按照实际产品的尺寸公差、结构细节搭建，能直接用于各类电气设备的结构设计、装配验证环节，为设计人员提供准确的元件参考。
