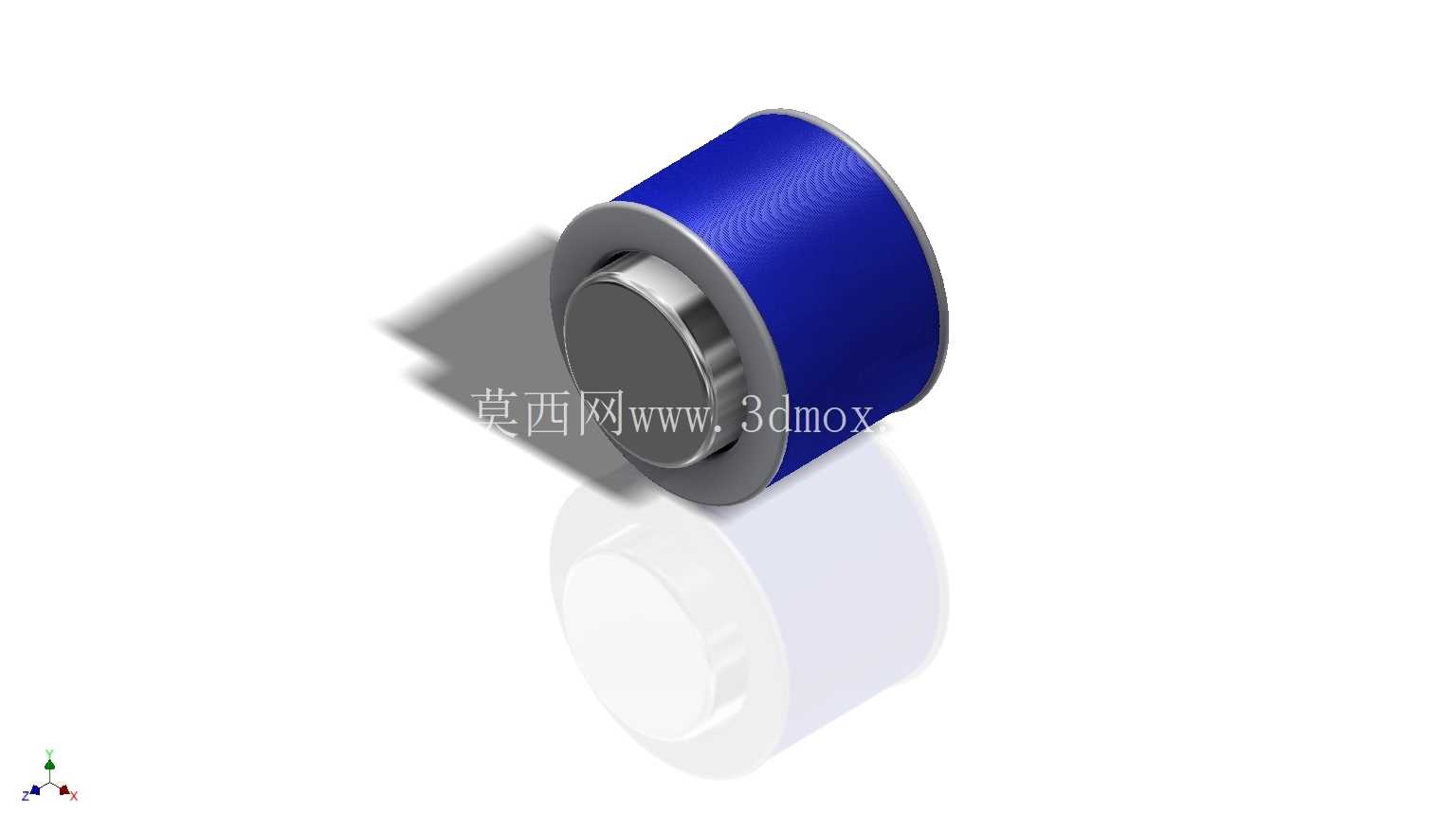

0.25线径钕磁铁空心线圈结构设计

　　在低压小功率电磁感应类装置的开发环节，这类空心线圈结构是不少实验类装置、小型感应模块里常用的核心电磁部件，区别于传统带硅钢片铁芯的工频变压器绕组，这种搭配钕磁铁的空心结构没有闭合磁路带来的磁滞损耗，在高频小信号场景、短行程电磁触发场景里的响应速度会比常规铁芯线圈快不少。做这个结构的三维建模时，首先要考虑的是漆包线的缠绕边界，0.25线径的漆包线在缠绕时每层的排布间隙要控制在0.02mm以内，避免缠绕完成后线圈外径超出安装腔的尺寸限制，线圈两端的挡边结构要做轻微的拔模斜度，一方面是方便实际绕线作业时的导线排布，另一方面也能避免绕线过程中导线滑出挡边造成绕组松散。

　　中间的钕磁铁安装位采用间隙配合设计，单边预留0.03mm的涂胶空间，实际装配时可以用耐高温结构胶完成磁铁与线圈骨架的固定，避免设备运行过程中受振动影响出现磁铁移位的问题。从实际应用场景来看，这类线圈常被用在小型电磁感应实验装置、非接触式位置传感模块、小型电磁作动器里面，因为空心结构的电感量线性度更好，不会出现铁芯饱和带来的参数漂移问题，搭配高磁能积的钕磁铁，可以在很小的体积下实现足够的电磁感应强度，很多桌面级小型自动化设备的触发模块、教学实验用的电磁演示装置里都会用到同结构的线圈组件。建模过程中绕组部分没有采用逐圈建模的方式，而是用整体包覆的实体结构模拟缠绕完成的线圈形态，表面做细微的螺旋纹理还原真实绕线的质感，这样既能保证模型在装配体里的显示效果，也不会因为过多的细节特征造成文件过大影响整体装配的运行流畅度。线圈的骨架部分采用薄壁结构设计，壁厚控制在0.8mm，在保证结构强度的前提下尽可能减少骨架本身对磁场的干扰，因为如果骨架壁厚过大会拉大线圈与中间钕磁铁的气隙，直接影响最终的电磁转换效率。

　　安装边界上，整个线圈组件的轴向总长度要匹配安装位的腔体深度，径向尺寸要和周边的固定结构预留至少0.5mm的装配间隙，避免装配时出现干涉，线圈两端的引出线位置做了专门的走线槽设计，实际生产时漆包线的引出端可以顺着走线槽引出，不会因为端部压线造成漆皮破损引发短路问题。很多刚接触电磁结构设计的工程师容易忽略绕线的排布密度对线圈参数的影响，实际上0.25线径的漆包线在紧密排布时，每层的匝数是由骨架的绕线宽度决定的，建模时如果绕线区域的宽度尺寸出现0.1mm的偏差，最终的线圈匝数就会出现1-2匝的误差，对于小电感量的空心线圈来说，这个误差带来的电感量偏差会直接影响整个电路的谐振参数，所以在做骨架结构设计时，绕线区域的宽度尺寸公差要严格控制在±0.05mm以内。

　　另外钕磁铁的安装位置也有讲究，磁铁端面和线圈端面的平齐度会直接影响磁场的分布均匀性，建模时将磁铁的安装定位面设置在骨架内部的台阶处，装配时磁铁推到台阶位置即可保证轴向位置精度，不需要额外做位置调整，能有效提升批量装配的效率。在做结构验证的时候，还要考虑线圈通电后的发热问题，虽然空心线圈的散热条件比密封式铁芯线圈好很多，但持续通电时绕组的温升还是会让漆包线的漆层出现老化，所以骨架两端特意做了几个微小的通风缺口，既不影响整体结构强度，也能让线圈内部的热量顺着缺口散出，提升组件的连续工作时长。
