车库六边形照明固定支架结构设计

　　在私人车库这类半开放作业空间里，照明布局的合理性直接影响日常检修、物件整理的操作效率，常规点位的吸顶灯往往存在边角照明死角，在车辆停靠后，车头、侧方区域容易形成光线盲区，给车辆维保、工具取用带来不便，这款六边形照明支架正是针对这类场景的补光需求设计，可适配小范围区域的多点位补光安装。

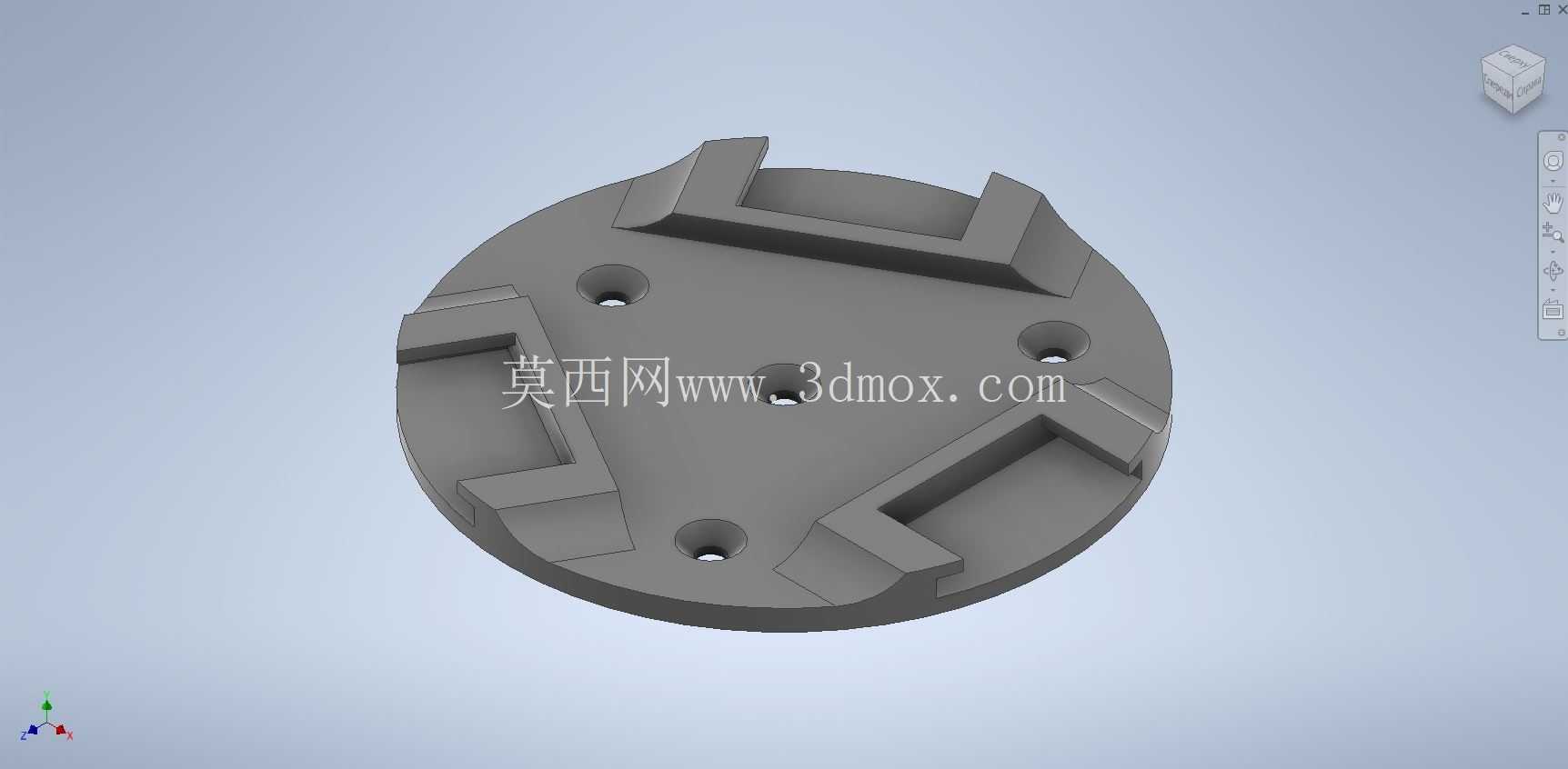

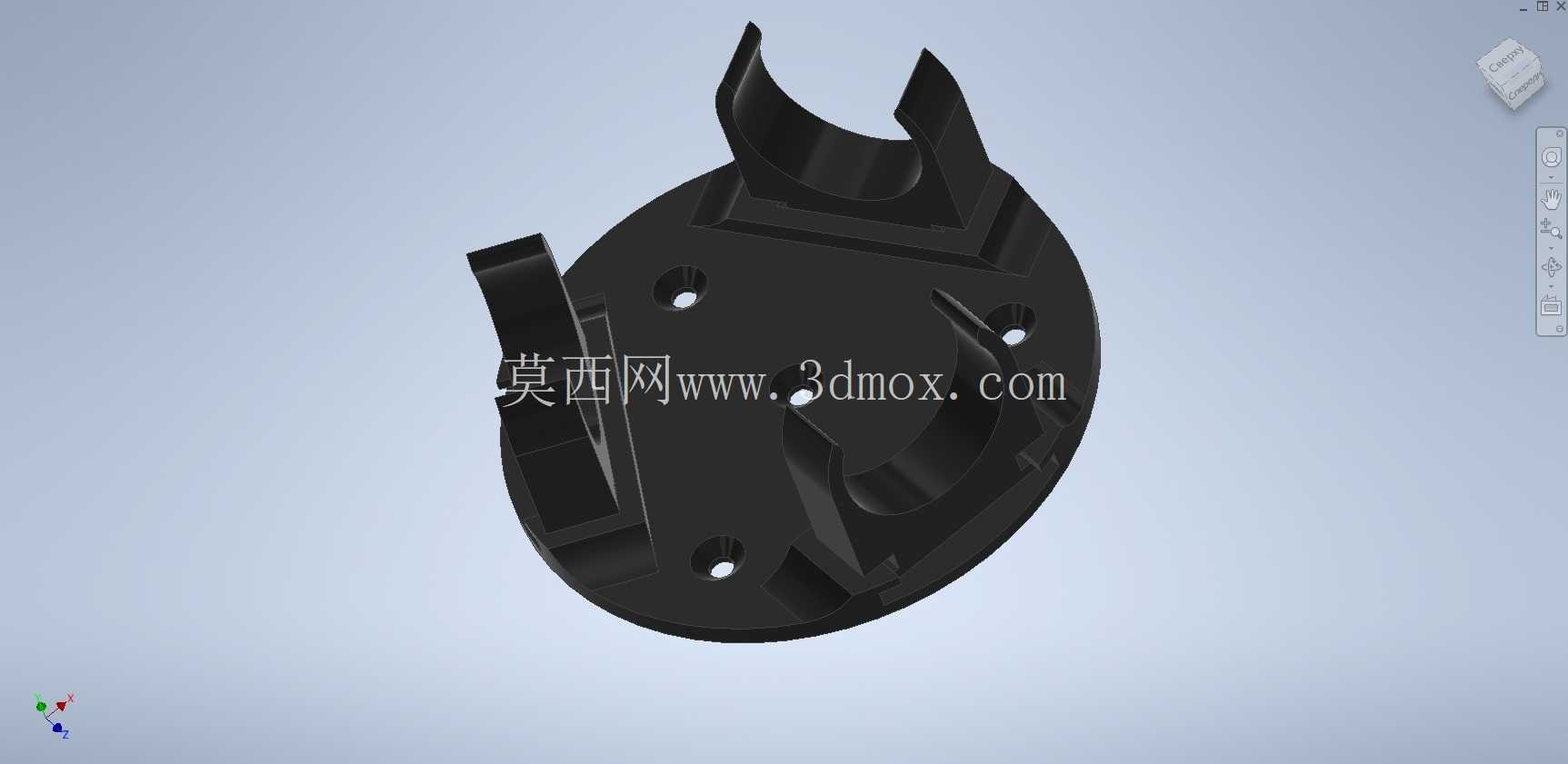

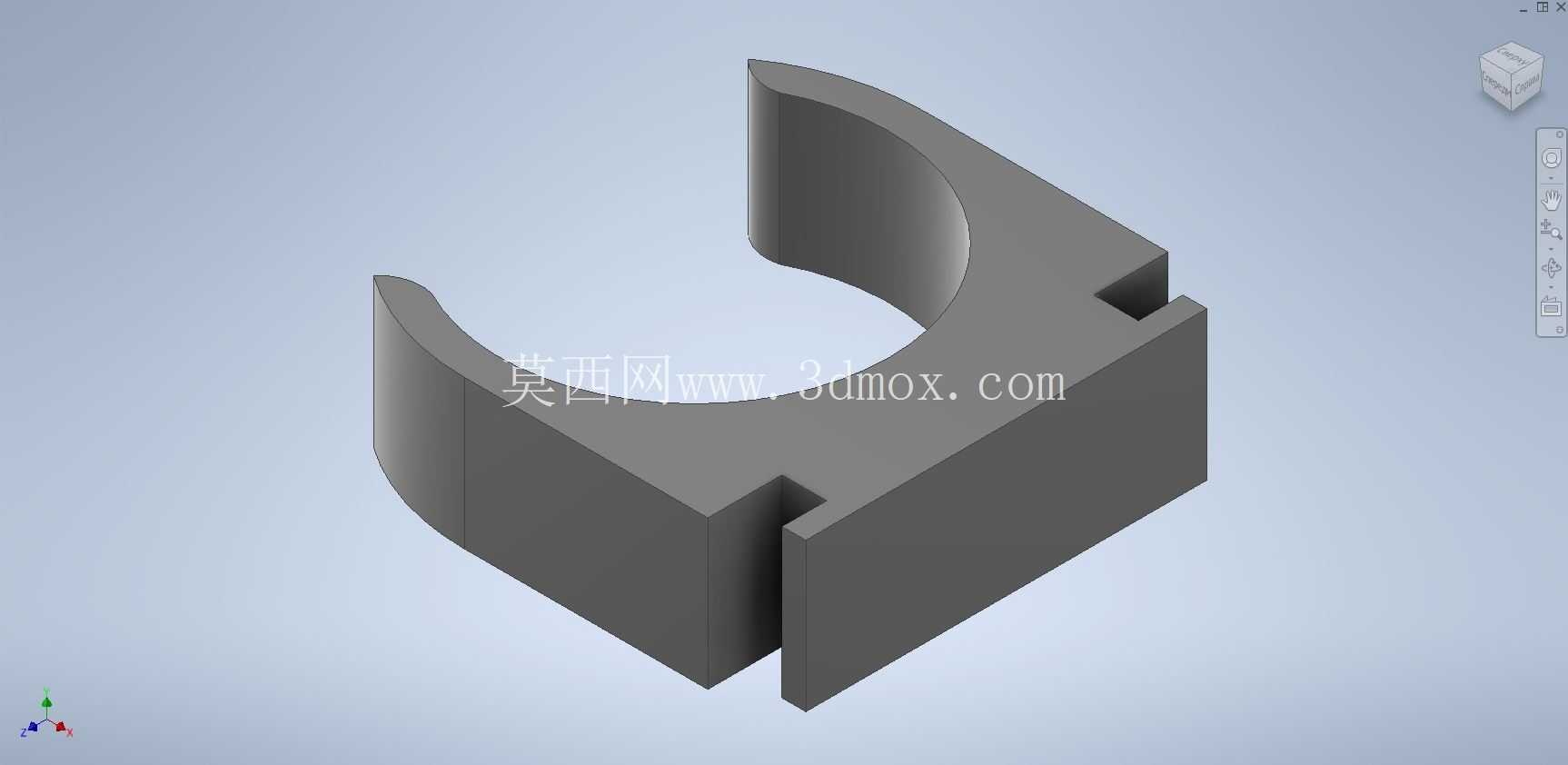

　　整套结构分为底座、固定支架、角度定位件三个核心部分，底座采用平板式安装结构，可直接通过膨胀螺钉固定在车库混凝土顶面或者墙面预留的安装点位上，底座上开有T型滑槽，支架可沿滑槽推入完成初步定位，不需要额外的辅助托举即可完成预装，单人即可完成安装作业，适配车库这类非专业施工场景的安装条件。支架部分承担灯体承重与角度调节的双重作用，设计时考虑到车库内层高普遍在2.4米到2.8米之间，支架伸出长度控制在120毫米以内，避免灯体过低影响车辆通行，同时预留足够的布线空间，照明线路可沿支架内部的走线槽排布，避免线路外露积灰或者被剐蹭破损。

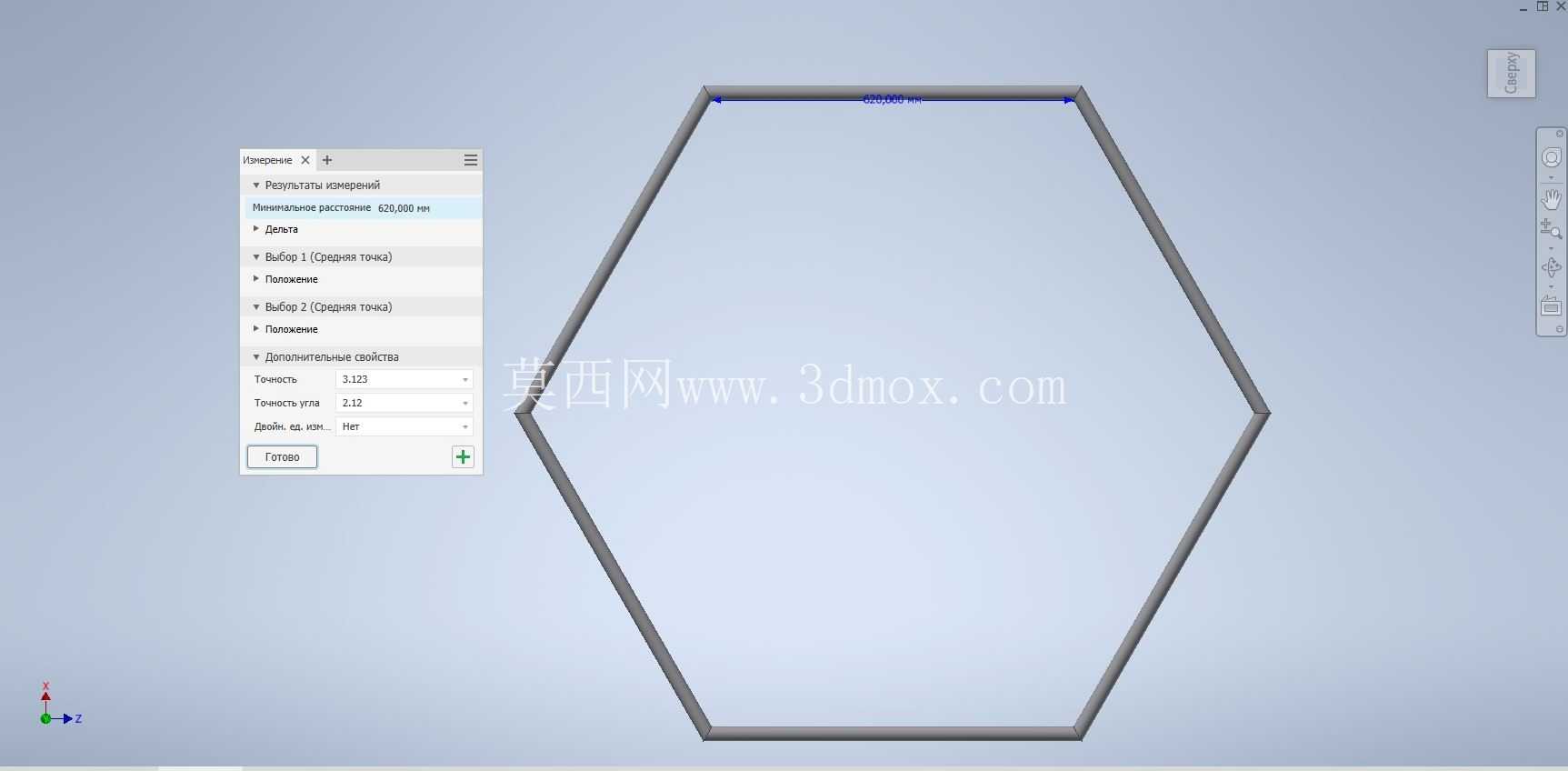

　　角度定位件是整套结构的核心功能部件，设计为120度弯折定型结构，制作时可采用直径25毫米的聚丙烯管作为热弯模板，将金属支架沿模板定位后，通过热风加热弯折到指定角度，弯折后角度误差控制在±2度以内，保证六个灯体安装后可形成均匀的六边形光照覆盖区域，覆盖范围直径可达1.8米，足够覆盖单辆车的车头检修区域。灯体固定位采用卡扣式设计，适配常规圆形LED灯盘的安装尺寸，不需要额外打孔即可完成灯体固定，后期更换灯体时直接卡扣拆卸即可，维护操作十分便捷。

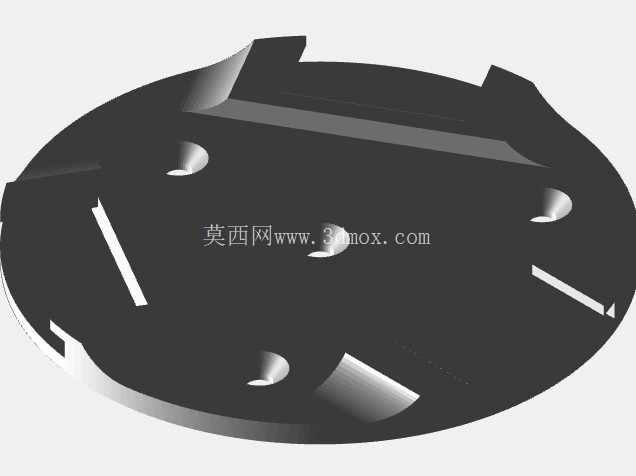

　　建模过程中需要重点关注T型滑槽的配合公差，滑槽宽度设计为3.2毫米，支架插入端的厚度控制在3毫米，预留0.2毫米的安装间隙，既保证支架可以顺畅滑入，又不会出现安装后晃动的问题。角度定位件的弯折处做了R5的圆角过渡，避免应力集中导致长期使用后出现金属疲劳断裂，同时圆角处理也可以避免安装时划伤施工人员。底座的安装孔位设计为长圆孔，两个安装孔中心距为60毫米，允许安装时存在±5毫米的定位误差，降低现场安装的打孔精度要求，适配车库顶面不平整、打孔定位存在偏差的实际施工情况。

　　实际使用时，六组支架沿底座圆周方向均匀排布，每组支架端部安装的灯盘照射角度朝向斜下方45度，光线交汇后在下方形成无暗区的六边形照明区域，相比单灯直射的照明方式，光照均匀度提升40%以上，不会在操作区域形成明显的手部阴影，适合车辆检修、零件拆装这类需要精细视觉操作的场景。整套结构所有棱角处都做了钝化处理，没有尖锐毛刺，安装和后期维护过程中不会割伤线路或者操作人员。考虑到车库内可能存在的潮湿、灰尘较多的情况，支架表面采用喷塑处理，具备基础的防锈耐潮能力，长期使用不会出现锈蚀掉漆的问题，适配车库这类非恒温恒湿的使用环境。
