带多插孔扩展位的黄铜接线转换插座

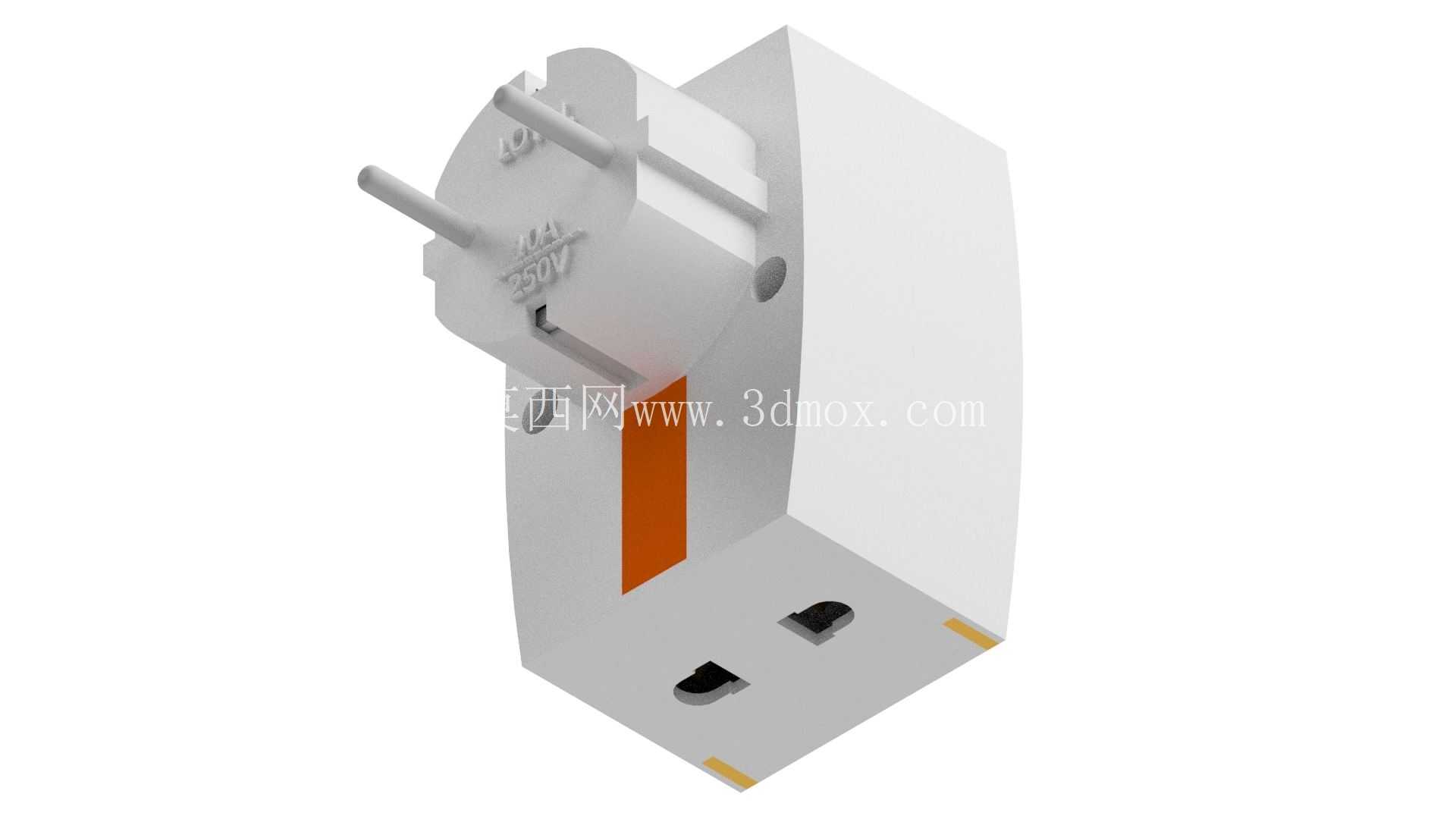

　　在民用配电、临时工位布线、小型设备供电接驳场景中，墙面固定插座的插孔数量不足、插头规格不匹配是现场施工与日常使用中频繁遇到的问题，这类多插位黄铜端子转换插座正是针对这类痛点开发的转接类电工配件。从结构设计来看，产品本体采用阻燃工程塑料作为外壳基材，外壳边缘做了1.5mm的圆角过渡处理，既避免安装插拔过程中锐边划伤操作人员手部，也能在堆叠收纳时减少外壳磕碰开裂的风险。产品进线端采用标准两圆插结构，适配国内常见的10A墙面两孔插座，插脚根部做了加厚加强筋设计，插脚与本体连接位置的抗弯折扭矩达到1.2N·m，可承受日常插拔过程中产生的侧向力，避免插脚断裂脱落导致的接触不良问题。

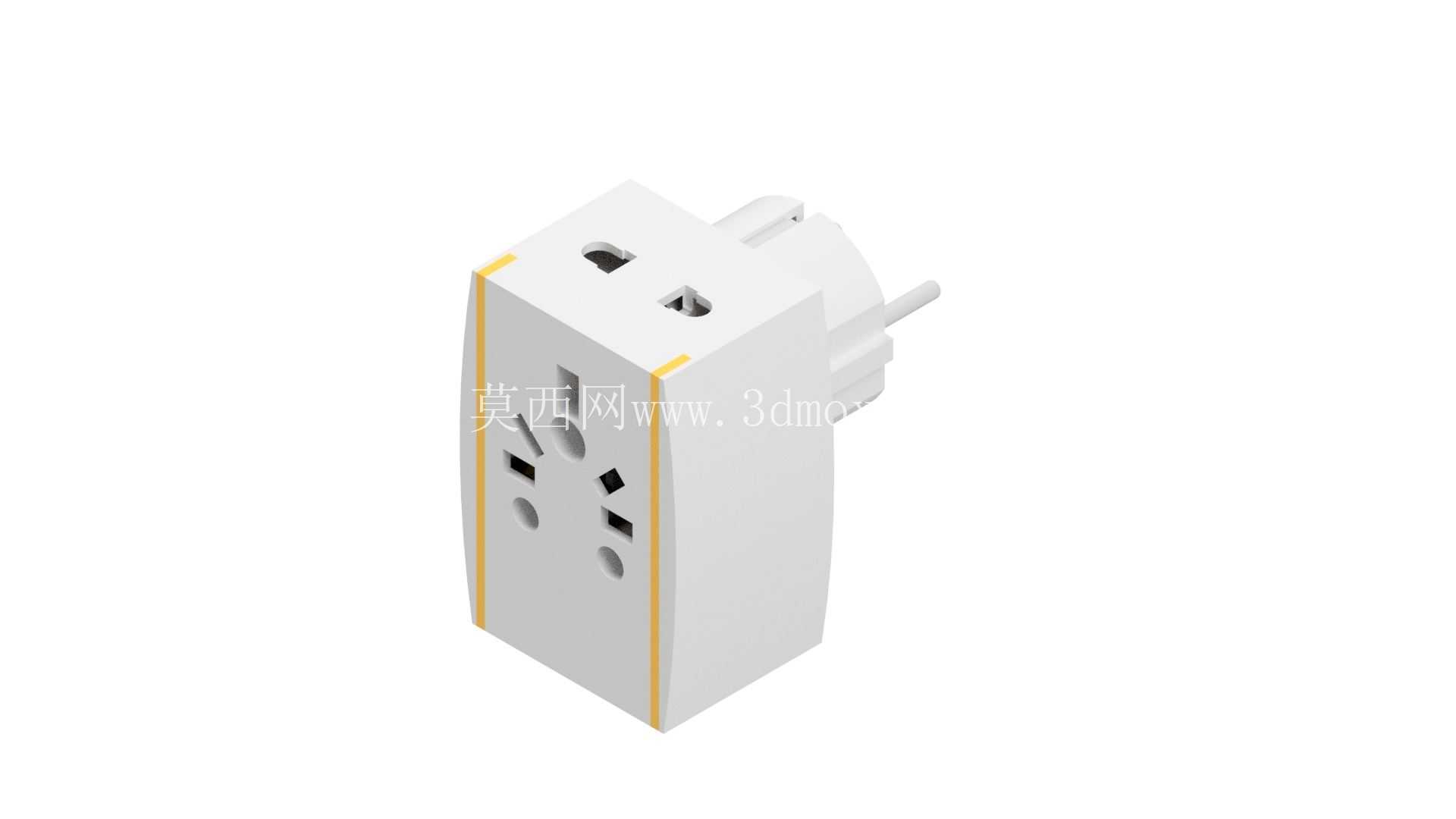

　　出线端共设置三组不同规格的插孔，包含两组国标五孔插孔与一组两孔插孔，可同时接驳三个不同插头的用电设备，插孔内部的接触件采用H62黄铜冲压成型，接触片厚度为0.6mm，表面做镀镍处理，既保证接触时的导电性能，也能减少长期使用后的氧化锈蚀问题，降低接触电阻过大导致的发热风险。插孔入口处设置了安全防护门结构，防护门采用复位弹簧顶紧，单孔插入时需要75N以上的力才能推开，可有效避免儿童误触或金属异物单孔插入导致的触电隐患，符合家用及办公场景的用电安全要求。

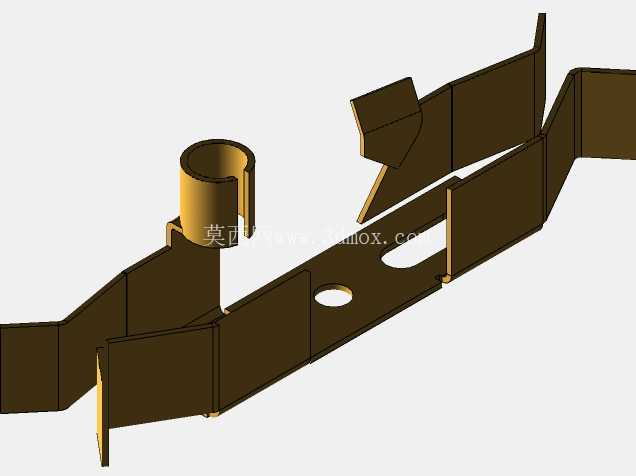

　　从安装边界来看，产品整体外形为近似长方体结构，本体宽度为45mm，高度为60mm，厚度为38mm，插脚突出本体端面的长度为18mm，插入墙面插座后整体向外延伸的距离控制在40mm以内，不会遮挡相邻位置的其他墙面插座插孔，也不会因为突出长度过大导致过往人员剐蹭脱落。产品内部的黄铜端子采用铆压方式与内部导电铜排连接，铆接位置的拉脱力大于50N，避免长期插拔震动导致端子松脱，导电铜排的载流量按照10A额定电流设计，可承载总功率2200W以内的用电设备同时工作，满足日常小型家电、办公设备、临时测试仪器的供电接驳需求。在结构建模过程中，需要重点关注插孔位置的同轴度公差，插孔中心与内部接触片的中心偏移量需要控制在0.2mm以内，否则会出现插头插入困难、接触片偏磨的问题；外壳上下盖的合模位置采用止口结构配合，止口配合间隙控制在0.1mm，既方便装配时的定位，也能避免灰尘、水渍从合模缝隙进入产品内部。插脚与外壳的配合位置设置了防水胶圈槽，可根据使用场景需求选配硅胶防水圈，提升潮湿环境下使用的安全性能。

　　这类转换插座不需要额外布线，直接插接在现有墙面插座上即可扩展插孔数量，在临时展会布置、实验室测试工位扩展、家庭桌面用电设备接驳、小型维修车间临时供电等场景中应用广泛，相比传统的拖线板，它的体积更小，不需要额外占用桌面或地面空间，也没有电源线缠绕整理的麻烦，适合短距离、小功率的多设备供电转接使用。设计过程中还需要考虑产品的插拔手感，插头插入时的插入力控制在30N到50N之间，拔出力控制在20N到40N之间，既保证插头插入后接触可靠不会轻易脱落，也不会因为插拔力过大导致用户使用困难。外壳表面采用细磨砂纹理处理，避免日常使用中留下指纹和划痕，保持外观整洁，同时提升握持插拔时的摩擦力，减少手滑的情况。
