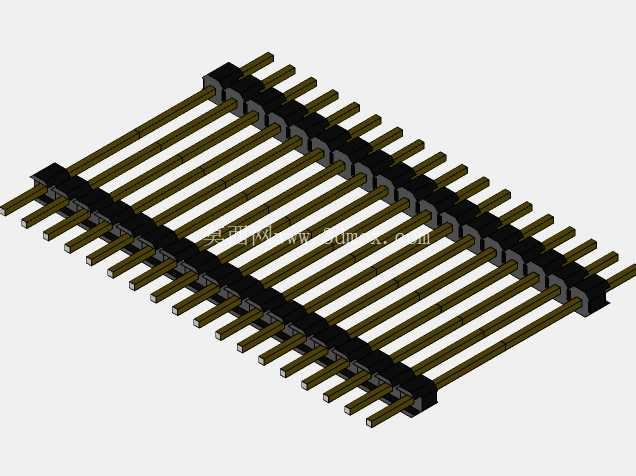

18针直插式排针连接器结构设计

　　设计过程中首先要确定插针的排布间距，常规直插排针的标准间距为2.54mm，这个尺寸是行业通用的安装基准，既能保证相邻插针之间的绝缘间隙满足低压信号的安规要求，也能匹配市面上绝大多数通用接插件的母座尺寸，实现互换性。插针本身采用黄铜基材表层镀锡的工艺方案，黄铜的刚性足够保证插针在插拔过程中不会出现弯折变形，镀锡层则可以提升焊接的浸润性，降低虚焊风险，插针的横截面为方形，和塑胶本体的配合采用过盈压装的方式，每个插针与塑胶定位孔的过盈量控制在0.02-0.03mm之间，既可以保证插针不会在塑胶本体内出现轴向窜动，也不会因为过盈量过大导致塑胶本体出现撑裂的问题。在电子设备的板间连接场景里，排针这类基础接插件的选型与结构合理性，直接决定了整机装配的良率与长期运行的连接可靠性，本次呈现的18针直插排针结构，是面向低压信号传输场景设计的板对板连接部件，日常多用于工控控制板、电源模块、小型消费电子主板的子板与母板对接环节。从实际使用场景来看，这类排针需要适配波峰焊的生产工艺，插针端部的设计要能顺利穿过PCB板上的对应安装孔，同时塑胶本体的耐温特性要匹配无铅焊锡的回流温度区间，避免过炉后出现塑胶变形、插针移位的问题。

　　塑胶本体采用分段式的定位筋设计，每两个相邻插针之间都有独立的绝缘隔筋，隔筋的高度略高于塑胶本体的基准平面，一方面可以增加插针之间的爬电距离，提升潮湿环境下的绝缘性能，另一方面在过炉焊接时，隔筋可以阻挡焊锡的溢流，避免相邻焊盘之间出现连锡短路的问题。从安装边界来看，这款18针排针的整体长度由针数和间距决定，18个针位对应17个间距段，总长度方向的安装尺寸需要在PCB设计时预留足够的空间，塑胶本体的宽度方向尺寸要避开板上其他贴片元件的丝印与焊盘位置，插针伸出塑胶本体底部的长度为3.2mm，这个长度刚好适配1.6mm厚度的常规PCB板，穿过板后露出的焊脚长度在1.5mm左右，既可以保证焊锡能够充分包裹焊脚形成可靠的焊点，也不会因为焊脚过长导致剪脚工序的额外工作量。

　　排针两端的塑胶定位柱设计，是为了在PCB装配时起到预定位的作用，定位柱的直径比PCB上对应的定位孔小0.1mm，装配时可以快速将排针卡入PCB对应的位置，不需要额外的治具固定就可以进行过炉焊接，大幅提升产线的装配效率。在实际选型应用中，这类18针排针多用于传输低压控制信号，单针的额定载流能力为3A，足够满足绝大多数工控板卡、电源模块的信号传输需求，不适合用于大电流的功率回路连接。设计建模过程中，需要重点关注插针的同轴度以及塑胶本体的平面度，塑胶本体的平面度公差要控制在0.1mm以内，如果平面度超差，过炉时排针会因为受热不均出现翘曲，导致部分插针无法和PCB焊盘充分接触，出现虚焊问题。

　　插针的直线度公差同样要控制在0.05mm以内，避免出现插针歪斜导致无法插入对应母座的问题。另外，塑胶本体的边角位置都做了R0.2mm的圆角处理，避免生产搬运过程中锋利的边角划伤操作人员，也减少塑胶件的应力集中，降低运输过程中出现开裂的概率。从结构可靠性角度出发，排针的插拔寿命设计为500次，足够满足设备生产调试阶段的反复插拔需求，正常装机后不需要反复插拔的场景下，连接寿命可以和设备整机的使用寿命保持一致。在进行三维建模时，每个插针的位置都需要和标准孔位严格对齐，不能出现位置偏差，否则会导致PCB封装不匹配，无法完成装配，塑胶本体的拔模斜度设置为1.5度，符合常规注塑件的生产工艺要求，不需要额外做特殊的模具结构就可以顺利量产。
