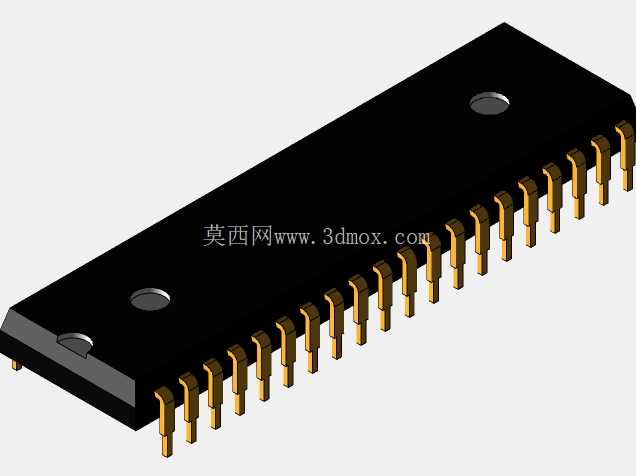

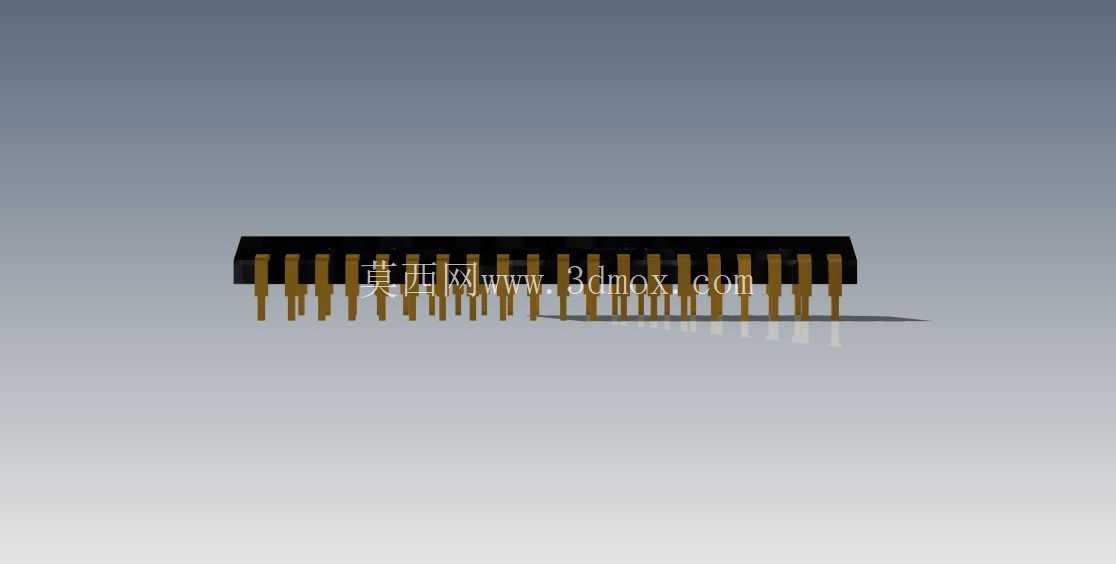

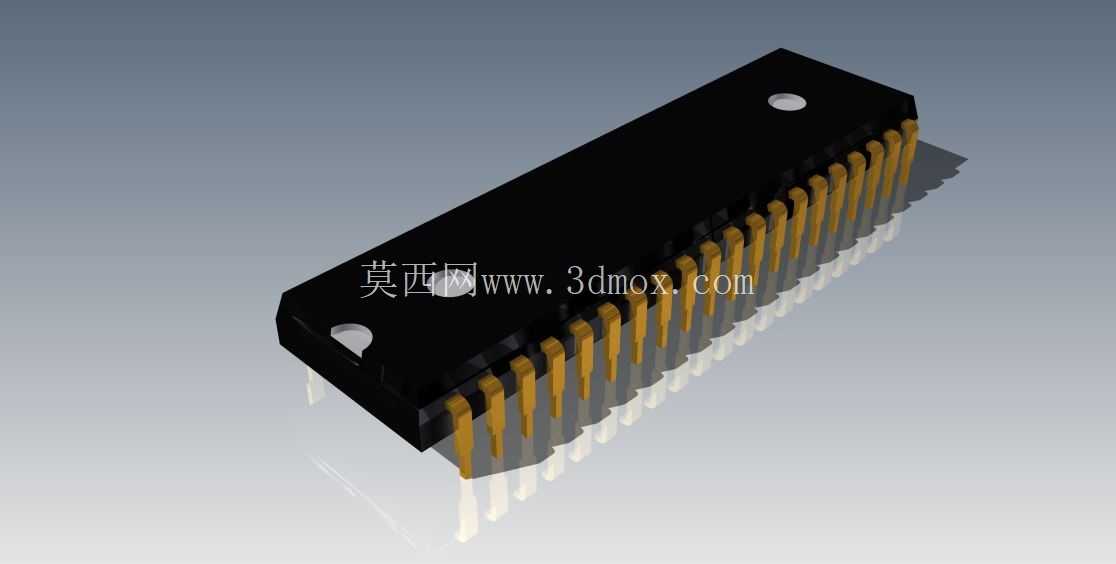

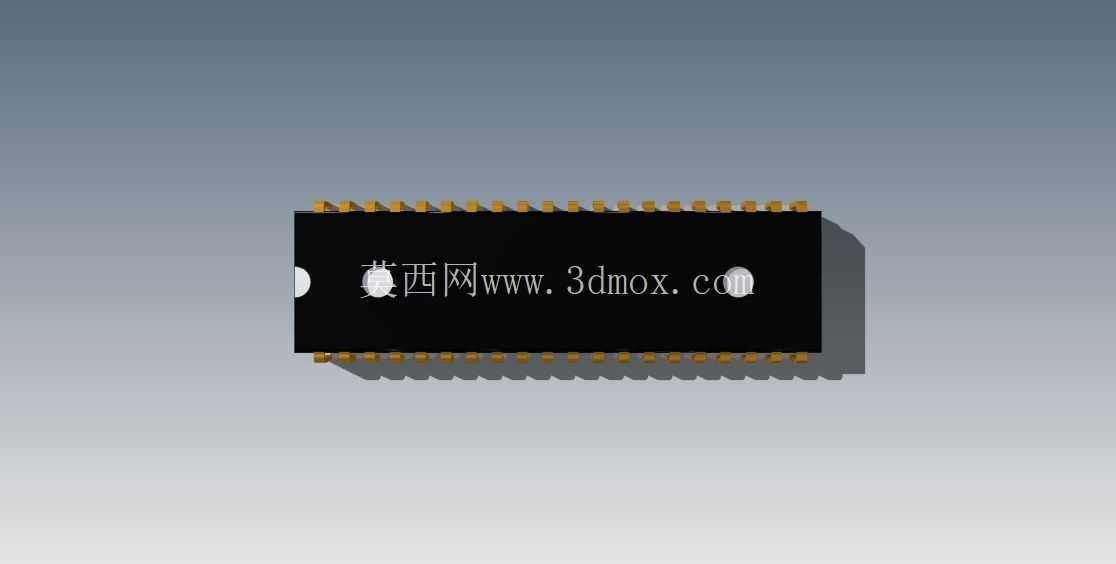

双列直插封装ATmega微控制器三维结构

　　本次呈现的双列直插封装ATmega系列微控制器三维结构，还原了量产级直插芯片的完整几何特征，可直接用于PCB布局干涉校验、教学演示模型搭建、电子设备整机结构装配模拟等场景。在消费电子DIY开发、工业控制板卡原型验证、教学实验设备开发等领域，这类直插封装的微控制器是应用极为广泛的核心控制元件，相比贴片封装型号，其无需专用焊接设备即可完成手工拆焊，适配面包板快速搭线验证、洞洞板小批量试制等开发场景，在高校电子类实验课程、创客项目开发、老旧工控板卡维修替换等场景中保有极高的使用率。

　　从结构设计逻辑来看，模型严格遵循标准双列直插封装的尺寸规范，主体塑封部分采用矩形黑色环氧塑封壳体结构，壳体边角做了微小的圆弧过渡处理，避免生产过程中塑封体出现应力开裂，同时壳体两端预留了半圆形的定位缺口，用于插件时识别引脚1的位置，防止装配过程中出现芯片反插的问题，这一细节在手工插件、波峰焊量产环节中是避免装配错误的关键结构设计。引脚部分采用等间距平行排列的设计，两侧引脚分别沿塑封体长边对称分布，单根引脚为折弯成型的铜质镀锡结构，引脚伸出塑封体的长度、引脚间距、引脚折弯角度均严格匹配通用IC插座的尺寸公差，可直接适配标准2.54mm间距的IC座、面包板插孔，在装配模拟中可直接验证引脚与PCB焊盘的对位精度，避免出现引脚偏位、插装不到位等结构问题。

　　塑封体表面预留了平整的标识印刷区域，可用于打刻芯片型号、批次、标识点等信息，模型中还原了表面的平整质感，未添加多余的装饰结构，保证结构尺寸的准确性。在安装边界层面，模型完整还原了芯片插装后的占用空间，包括塑封体的高度、引脚伸出PCB板面的长度、引脚末端的折弯尺寸，在进行整机结构设计时，可直接导入该模型验证芯片与周边外壳、散热片、相邻元件的安全间隙，避免出现装配后元件顶壳、引脚与周边金属结构短路等问题。不同于贴片封装的微控制器，直插型号的引脚具备一定的弹性变形量，模型中也还原了引脚的细长结构特征，可用于模拟插件过程中引脚的轻微变形量，辅助设计工装夹具的导向结构，降低量产插件过程中的引脚弯折不良率。

　　在进行三维建模时，结构处理上优先保证了装配基准的准确性，将引脚所在平面作为装配基准面，与PCB板面的贴合位置做了精准的对齐约束，导入装配环境后无需额外调整基准即可完成配合，同时对塑封体的边缘、引脚的折弯处做了合理的圆角处理，还原实际冲压、塑封工艺的结构特征，避免出现不符合加工工艺的尖锐直角结构。对于电子设备结构设计人员而言，该模型可直接用于控制板部分的堆叠设计，核算板卡整体的高度空间，尤其是在设计紧凑型手持设备、嵌入式控制模块时，可精准评估芯片上方需要预留的散热间隙、绝缘间隙，避免因结构尺寸估算偏差导致后期开模后出现装配干涉。在教学场景中，该模型可用于讲解双列直插封装的结构特点、焊接工艺要求、PCB封装设计规范，帮助初学者直观理解直插芯片的装配逻辑，相比二维图纸具备更强的直观性。
