带安装底座铝壳功率型线绕电阻结构

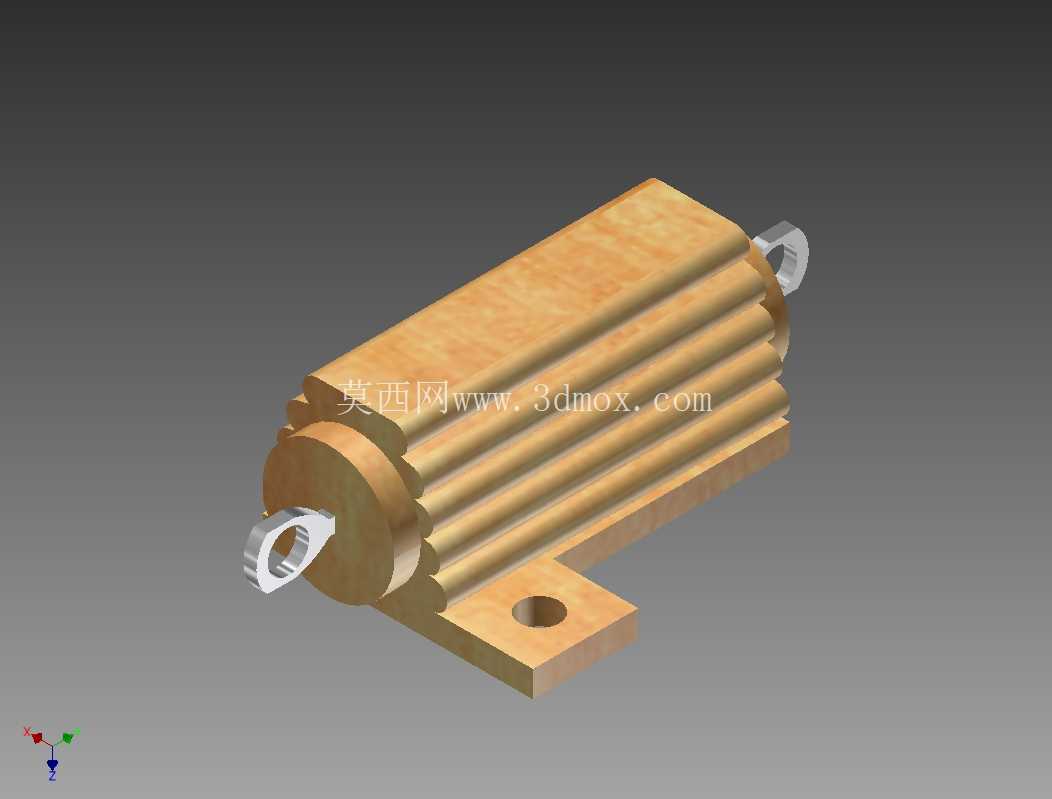

　　这款带安装底座的铝壳功率电阻，是工业电气回路里常用的被动限流元件，日常在变频器制动回路、伺服驱动泄放回路、大功率电源分压回路、测试负载模拟工位里都能见到它的身影，核心作用是把回路里多余的电能转化为热能耗散掉，避免过压过流冲击损坏后端的精密半导体器件。从结构设计来看，主体采用带轴向散热鳍片的金色铝制外壳，不是光滑圆柱结构，外壳上的多道平行轴向鳍片直接增大了和空气的接触面积，在自然对流散热场景下能比同体积光滑外壳的电阻提升30%左右的散热效率，不用额外加装散热片就能满足额定功率下的温升要求，适合安装空间紧凑、无法布置额外散热组件的电气柜内部。

　　两端的金属接线端采用带圆孔的片状端子，不是插针结构，这种端子设计可以适配M3到M4规格的螺丝压接接线，不管是多股软线压接冷压端子还是硬线直接连接，都能保证足够的接触压力，避免大电流通过时接触电阻过大导致端子发热烧蚀，端子和外壳之间做了绝缘隔离，能保证带电部分和安装底座之间的绝缘电阻满足工业电气的耐压要求。底部的L型安装底座是和铝壳一体成型的结构，底座上开有一个圆形安装孔，安装时可以直接通过单颗螺丝把电阻固定在电气柜的安装梁或者金属安装板上，安装孔的位置做了沉台设计，螺丝拧紧后螺丝头不会突出底座平面，不会和周边其他元件产生干涉；安装时需要注意，电阻的轴向要和电气柜内部的散热风道方向平行，让气流能顺着鳍片的沟槽流过，最大化带走鳍片表面的热量，避免热量在鳍片间隙里堆积。

　　设计这款电阻的三维模型时，首先要确认核心的安装边界：底座安装孔的中心到电阻主体轴线的高度要和常用电气安装梁的预留空间匹配，电阻主体的外径加上鳍片的突出高度，要保证和周边相邻元件之间留有至少2mm的电气间隙，避免高压工况下出现爬电现象；两端接线端子的开孔中心距要符合常规功率电阻的接线尺寸规范，方便现场替换同规格的其他品牌电阻，不用重新调整接线位置。建模过程中要注意铝壳鳍片的拔模角度，实际生产中铝壳是挤压成型工艺，鳍片的侧壁要留0.5度左右的拔模斜度，不能做成完全垂直的结构，不然挤压脱模时会刮伤鳍片表面影响外观和散热效率；接线端子和内部电阻芯的连接部分要做隐藏式结构设计，端子根部和铝壳端面之间要预留绝缘封装材料的填充空间，实际生产中这个位置会填充耐高温的绝缘硅胶，既可以固定内部的陶瓷电阻芯，又能防止灰尘、水汽进入外壳内部导致绝缘性能下降。

　　在实际选型应用时，这种结构的电阻通常用在功率10W到100W的泄放、限流场景，相比碳膜电阻，它的功率余量更大，耐瞬时大电流冲击的能力更强，不会因为短时过载就出现阻值漂移甚至烧毁的情况；相比水泥电阻，它的散热性能更好，相同功率下体积可以做的更小，安装固定也更方便，水泥电阻通常需要额外的固定支架，而这款自带一体成型的安装底座，只需要一颗螺丝就能完成固定，能减少装配工位的零件数量，提升装配效率。建模时还要注意细节的还原：铝壳表面的氧化层质感要做对应的材质区分，不是亮面金属而是带细微磨砂质感的金色氧化层，接线端子是镀镍的金属材质，表面光滑有金属光泽，底座的安装孔边缘要做轻微的倒角处理，避免安装时螺丝刮掉孔位周边的氧化层导致生锈。在设备布局时，这类电阻要尽量远离对温度敏感的元件比如电解电容、霍尔传感器，因为电阻满功率工作时表面温度可以达到100摄氏度以上，如果离热敏元件太近，会导致周边元件的工作温度超出额定范围，缩短使用寿命；如果是在密闭的电气柜里使用，要核算电阻的总发热量，确认柜内散热风扇的风量能把柜内温度控制在允许范围内，必要时可以在电阻周边增加导流风道，把电阻产生的热量直接排出柜外。
