RunCam Atom微型摄像头结构设计

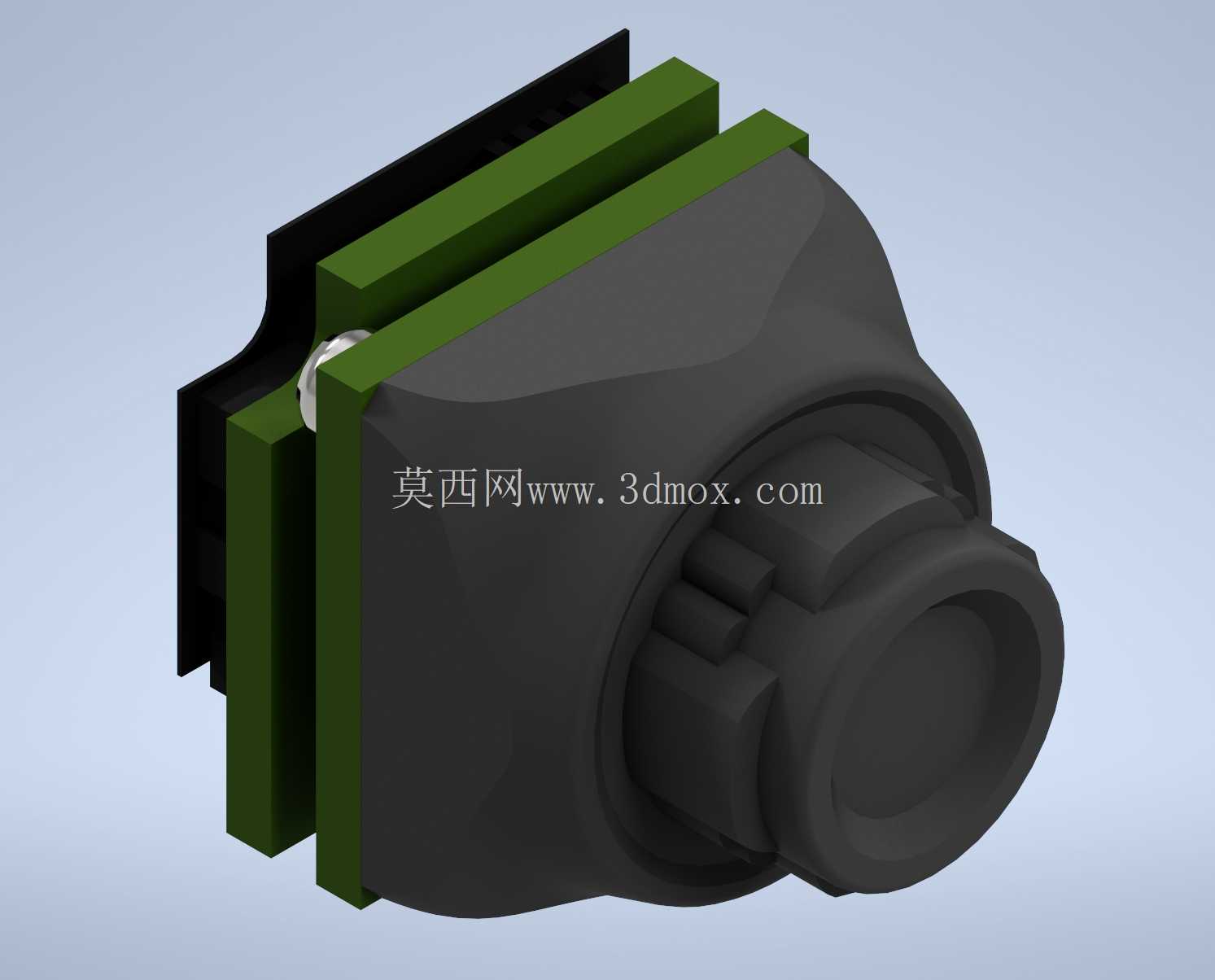

　　这款微型摄像组件的结构设计，核心围绕FPV穿越机、小型智能巡检设备、微型机器人视觉模组这类对安装空间、重量有严苛限制的场景展开，实际使用中这类设备的视觉组件往往需要在极小的安装边界内，兼顾镜头防护、安装固定、走线避让的多重需求，很多新手做结构设计时容易忽略安装位的公差配合，导致装机后出现镜头偏斜、固定松脱、和周边结构干涉的问题。从结构细节来看，镜头端做了阶梯式的防护凸台，外圈的防滑齿结构并非装饰，实际是方便装机后无需额外工具，徒手就能微调镜头焦距，适配不同拍摄距离的需求，齿形的深度和间距做了优化，戴薄手套操作也能有足够的摩擦力，不会出现打滑拧不动的情况。

　　背部的多层安装凸台是整个结构的核心定位部分，两层平行的绿色安装边对应穿越机机架的标准安装卡槽，凸台的厚度公差控制在0.1mm以内，卡入机架后不会出现上下窜动的情况，凸台上预留的固定孔位适配M1.2的微型螺丝，孔位周边做了0.2mm的沉台，避免螺丝锁附后头部突出影响周边电路排布。主体外壳的曲面过渡做了壁厚均匀化处理，整体壁厚维持在1.2mm，既保证了足够的抗冲击强度，在炸机或者轻微碰撞时不会出现壳体开裂的情况，又尽可能压缩了整体重量，整个壳体不含电路板和镜头的重量控制在1.2g以内，对于对克重敏感的微型穿越机来说，每0.1g的重量节省都会影响整机的机动性能。

　　镜头前端的保护圈做了高出镜片0.5mm的设计，日常放置或者轻微碰撞时，外物不会直接接触镜片表面，减少镜片刮花的概率，保护圈和主体壳体采用一体化结构设计，没有额外的拼接缝，避免飞行过程中缝隙进灰影响成像质量。安装边界方面，整个组件的最大外轮廓尺寸控制在14mm×14mm×12mm以内，能够适配绝大多数19mm间距的微型机架安装位，背部的凸台结构预留了0.8mm的走线槽空间，FPC排线可以顺着走线槽弯折到电路板侧，不会出现排线被壳体压伤、长期弯折断裂的问题。结构设计时特意做了无锐角处理，所有外边缘都做了R0.3的圆角，一方面是避免安装时划伤操作人员的手，另一方面也减少飞行过程中锐角和风阻产生的高频震动，避免果冻效应影响拍摄画面的稳定性。

　　镜头座的内部做了限位台阶，镜头拧入到标准焦距位置时会被台阶挡住，不会出现拧过头掉出或者焦距过近的问题，对于批量组装的场景来说，这个限位结构能大幅减少组装时的焦距调试时间，不需要每台设备都反复调整焦距位置。壳体两侧的平面结构是定位基准面，加工和检测时以这两个面为基准，能够保证镜头光轴和安装面的垂直度控制在0.05mm以内，装机后不会出现画面倾斜的问题。很多同类微型摄像头的结构设计容易忽略安装后的应力问题，这款结构的安装孔位周边做了局部加厚，螺丝锁附时的应力会被加厚区域分散，不会传导到镜头座部分导致镜头光轴偏移，实际装机测试中，即使螺丝锁附到标准扭矩，画面中心偏移量也控制在1个像素以内，完全满足航拍和视觉识别的精度要求。外壳的材质适配常用的PC+ABS注塑工艺，表面的哑光纹理处理既可以减少环境光在壳体表面的反射，避免反光进入镜头形成眩光，也能提升壳体的耐刮擦性能，日常使用中轻微的摩擦不会留下明显的划痕。
