JTF08-15直流直流变换器封装结构

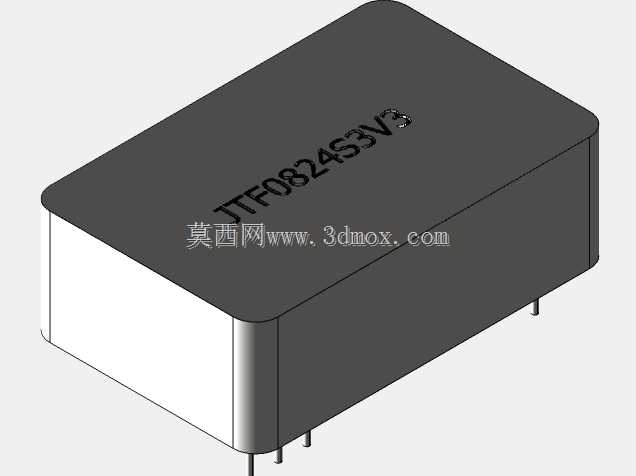

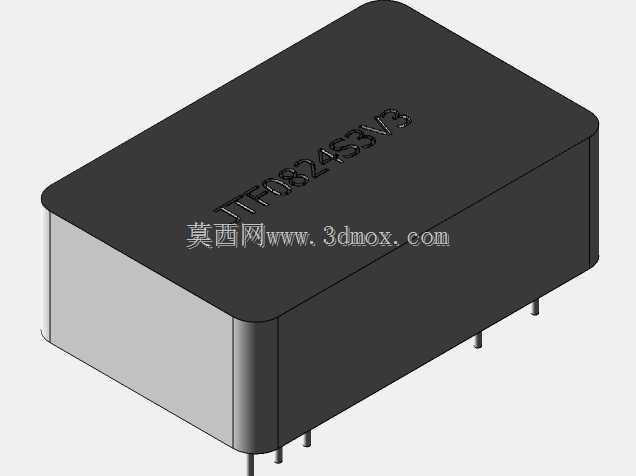

　　这款DC-DC变换模块采用全密封金属外壳封装，整体为带圆角的长方体结构，顶面蚀刻有清晰的型号标识，引脚采用直插式排布设计，适配常规PCB板通孔焊接工艺，安装时可直接对应电路板预留焊盘位置，无需额外设计转接固定结构。在工业控制场景中，这类模块常被集成在机床控制板、伺服驱动板、工业采集终端的供电回路中，负责将前端输入的宽范围直流电压转换为后端芯片、传感器所需的稳定直流电压，可有效隔离前端供电的纹波干扰，避免电网波动或负载突变对后端精密电路造成冲击。从结构设计角度看，外壳采用金属拉伸成型工艺，边角做圆弧过渡处理，既可以提升外壳的结构强度，避免生产运输过程中磕碰造成壳体变形，也能在批量回流焊或波峰焊过程中减少应力集中，降低壳体开裂的风险。

　　引脚采用对称式排布，从壳体底部两侧伸出，引脚间距符合行业通用的直插元件间距标准，设计PCB封装时可直接匹配通用焊盘尺寸，无需单独定制特殊封装库。模块的安装边界需注意在PCB布局时预留足够的散热空间，壳体周边避免布置过高的周边元件，防止焊接时干涉，同时金属外壳可根据应用需求选择接系统地，进一步提升模块的抗干扰能力。在实际设备运行中，这类模块可承受一定程度的振动与温度变化，适配工业现场复杂的工况环境，内部灌封的导热材料可将工作时产生的热量快速传导到金属外壳，通过外壳与PCB铜箔的接触实现被动散热，无需额外加装散热片即可满足额定功率下的长期稳定运行。建模过程中严格还原了壳体的圆角尺寸、引脚直径与伸出长度、顶面标识的蚀刻深度与位置，所有装配公差均按照行业实际生产标准设定，可直接用于PCB布局的干涉检查、整机装配的结构验证，也可作为教学案例用于电子设备结构设计、电源模块选型参考的演示素材。
