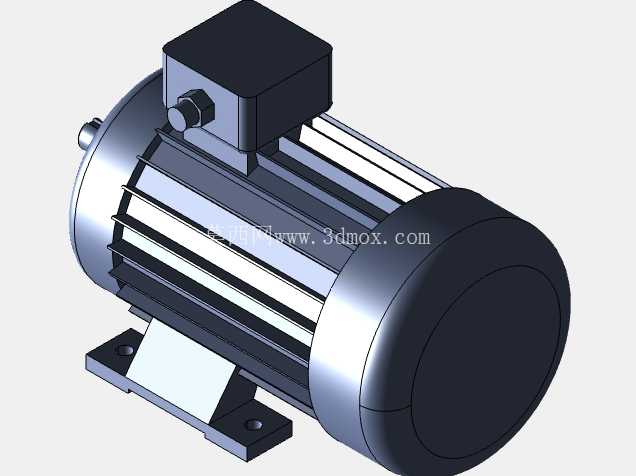

AGM2EL80M2b卧式异步电动马达结构

　　在轻工输送、小型机床辅机、食品包装生产线这类对安装空间有严格限制的场景里，卧式底脚安装的异步电机一直是动力单元的首选，这类场景不需要过高的过载冗余，但要求安装定位精准、运行振动可控、日常维护便捷，本次呈现的这款电机结构，正是针对这类通用工业场景做的细节化设计还原。从实际选型适配的角度看，这类电机的安装边界是结构设计阶段最先敲定的核心参数，底脚的两个安装孔中心距、轴伸端的直径与键槽尺寸、接线盒的相对出线方向，都直接决定了它能不能直接替换现有产线的老旧动力单元，不需要额外改动安装机架或者重新加工联轴器，这也是很多设备改造项目里最看重的适配点。

　　从功能特性上看，这款电机采用全封闭自扇冷的壳体结构，外壳的散热筋沿轴向平行排布，筋条的高度与间距经过匹配，能在电机转子带动后端风叶转动时，让气流顺着筋条间隙快速带走壳体热量，即使在连续8小时运行的工况下，壳体温升也能控制在绝缘等级允许的范围内，不会因为过热导致绕组绝缘老化加速。接线盒设置在机壳顶部的居中位置，盒体采用凸起的方形结构，预留了足够的接线操作空间，现场布线时不需要大幅度弯折电缆就能完成接线，盒盖的密封结构能阻挡车间内的粉尘、飞溅的切削液进入接线腔，避免出现接线端子短路的故障。

　　输出轴端采用标准的圆柱轴伸加平键连接结构，轴肩的定位尺寸能精准匹配联轴器、带轮这类传动件的安装定位，不需要额外加装定位套就能保证传动件的同轴度，减少运行时的径向跳动。从设计思路的层面拆解，这款电机的结构拆分完全遵循实际生产的装配逻辑，机壳采用两端端盖定位的结构，前后端盖通过螺栓与机壳连接，轴承室的位置与定子铁芯的内圆保持严格的同轴度，能保证转子转动时的气隙均匀，避免出现单边磁拉力导致的运行异响、轴承过早磨损的问题。底脚与机壳采用一体化的铸造结构，相比焊接式底脚有更好的刚性，在电机输出额定扭矩时，底脚不会出现微变形导致的安装松动，四个安装孔的位置都做了沉台设计，紧固螺栓安装后螺栓头不会突出底脚平面，安装时能让底脚完全贴合设备的安装面，保证安装的稳定性。后端的风罩采用镂空结构，既可以保护内部的散热风叶不会被异物触碰，又不会阻挡散热气流的进出，风罩与机壳的连接采用卡扣加螺栓的双重固定，日常维护清理风叶积尘时拆卸便捷。

　　在实际的设备集成场景中，这款电机的轴向总长度、中心高尺寸都符合通用系列电机的安装尺寸规范，不管是配套小型皮带输送机的驱动辊，还是作为小型离心泵、齿轮泵的动力源，亦或是配套小型台钻、砂轮机这类加工设备，都能直接适配标准的安装支座，不需要做定制化的结构改动。建模过程中对各个配合面的公差做了对应还原，比如端盖与机壳的止口配合、轴承与轴和轴承室的配合、轴伸与传动件的配合，都按照实际机械加工的公差等级做了间隙预留，能直接用于装配干涉检查、安装布局模拟，在做设备整体三维布局时，可以直接调取这个模型核对安装空间，提前排查接线盒与周边机架、管线的干涉问题，避免实际安装时才发现空间不足需要返工调整机架。另外，模型对电机表面的细节做了完整还原，包括吊环安装孔、接地标识位置、底脚的加强筋结构，这些细节在做设备的三维渲染展示、安装指导书制作时都能直接使用，不需要再额外补充细节建模。
