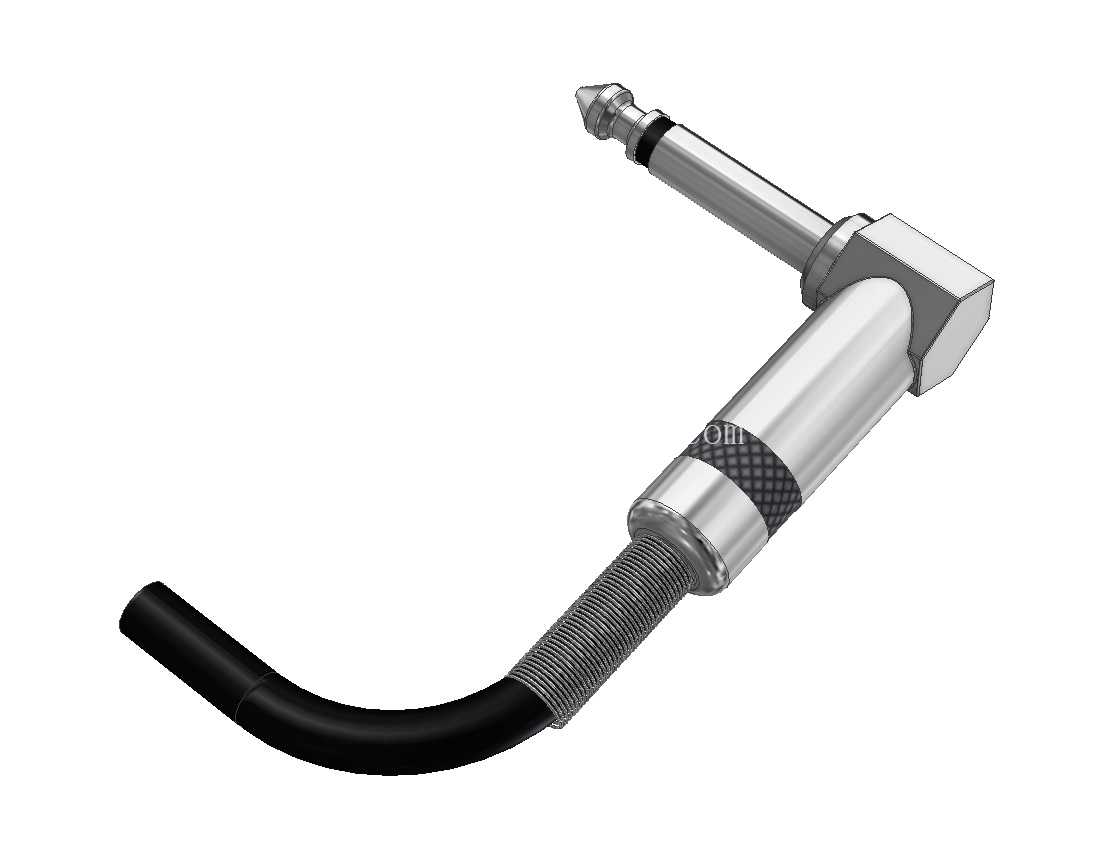

弯角式6.35mm音频插头踏板适配结构

　　做乐器效果器踏板结构设计的工程师都清楚，接插件的空间避让一直是踏板内部布局绕不开的细节点，常规直头6.35mm音频插头插装后会在面板外侧留出近40mm的纵向突出长度，不仅容易在演出搬运、脚踩操作时被线缆拉扯导致接口松脱，还会额外占用踏板周边的操作空间，甚至在多踏板串联排布时出现相邻插头干涉、线缆弯折半径过小导致线芯断裂的问题，这款弯角式的1/4英寸音频接头，就是专门针对踏板类设备的紧凑安装场景做的结构优化。

　　从实际使用场景来看，这类弯头插头广泛应用在电吉他效果器踏板、脚踏式音频切换设备、舞台地面音频接口盒这类需要频繁脚踩操作、设备排布密度高的场合，90度的弯折结构能让引出线缆直接顺着设备面板侧面或地面延伸，避免线缆从面板垂直向外突出形成磕碰受力点，大幅降低演出过程中线材被绊到、接头被扯松的故障概率。

　　结构设计上，插合端采用标准6.35mm大二芯音频插头尺寸，插芯的接触段长度、绝缘环位置、外壳配合公差完全符合通用音频接口的适配要求，能和市面上绝大多数踏板、音箱、音频设备的6.35mm母座实现可靠插拔配合，接触电阻稳定，满足音频信号的低损耗传输要求。弯折段的过渡圆角做了加大处理，线缆引出位置的应力释放结构采用软胶包覆加金属弹簧护线套的组合设计，能承受上万次的线缆弯折摆动而不出现线芯折断、外皮开裂的问题，适配演出场景下频繁移动、踩踏拉扯的使用强度。

　　从安装边界尺寸来看，插头插合到位后，面板外侧的突出长度比直头插头缩短60%以上，横向占用空间控制在紧凑范围内，多块踏板紧凑并排安装时，相邻接口的插头不会出现空间干涉，不需要额外预留插头避让间隙，能有效缩小整套踏板组的排布占地面积。插头的金属外壳采用一体化弯折成型结构，表面做防滑滚花处理，插拔时手指能获得足够的摩擦力，不需要借助工具就能完成可靠插拔，外壳接地结构能有效屏蔽外界电磁干扰，避免演出环境中灯光设备、无线设备的电磁信号串入音频链路产生杂音。

　　建模过程中需要重点关注几个配合公差：首先是插芯和绝缘套的同轴度，必须控制在0.05mm以内，避免插装时出现卡滞、接触偏斜的问题；其次是弯折处的内孔走线空间，要给内部的信号芯线、屏蔽层留出足够的弯曲半径，避免组装时线芯被硬折损伤；最后是护线弹簧和外壳的配合长度，要确保护线套能覆盖线缆和硬外壳的衔接位置，把弯折应力分散在更长的线缆段上，而不是集中在硬衔接的断点位置。另外插头尾部的线缆固定压接点位置要做防滑齿结构，组装时压接后能承受不小于15kg的轴向拉力，避免拉扯时线缆从插头内部脱开。

　　在踏板整体结构设计时，选用这类弯角插头配套的母座布局，可以把接口位置设置在踏板的侧边缘而不是正后方，进一步压缩踏板前后方向的尺寸，让整套效果器板的排布更紧凑，同时线缆从侧面引出后，脚踩操作时不会碰到垂直突出的插头，操作安全性更高。针对经常需要拆装搬运的移动演出场景，这种弯头结构的插头还能减少插尾部的线缆弯折角度，延长线材的使用寿命，减少现场演出的设备故障点。
