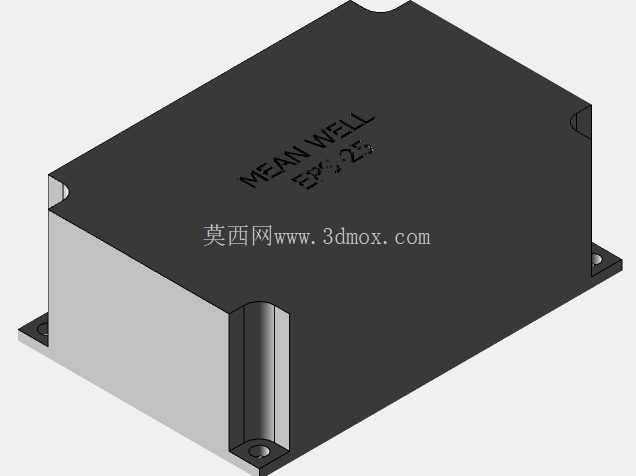

明纬EPS-25开关电源三维结构模型

　　在工业控制设备、低压配电终端、小型自动化装置的电气配套选型中，封闭式开关电源是为控制回路、传感单元、小型执行机构提供稳定直流输出的核心部件，本次呈现的明纬EPS系列25W功率等级电源三维模型，完全还原实物的结构特征与安装边界，可直接嵌入整机设备的三维布局设计环节，减少设计阶段的尺寸校核工作量。从实际工程应用场景来看，这类小功率封闭型电源常被安装在小型电控箱内部、设备侧挂控制盒、桌面式工业仪器的内腔中，适配交流输入转低压直流输出的供电需求，相比开板式电源，全封闭的金属外壳结构能够抵御车间环境中的粉尘、少量切削液飞溅，同时具备一定的电磁屏蔽效果，降低电源自身开关噪声对周边传感信号的干扰。

　　模型还原的外壳采用上下扣合的钣金结构，顶面丝印清晰还原品牌标识与型号标注，侧边的安装耳带预设安装孔位，设计阶段可直接匹配M3或者M4规格的固定螺丝，安装耳的突出尺寸、孔位中心距完全参照实物测绘，在做电控箱内部布局时，不需要额外预留安装避让空间，可直接按照模型边界排布线槽、接线端子等周边元件。从结构设计思路来看，这类小功率电源的外壳做了边角圆弧过渡处理，既避免钣金锐边在装配时划伤操作人员，也能在有限的箱体内腔中减少与相邻线缆的剐蹭，外壳侧面的散热缝隙在模型上也做了等比例还原，建模时保留了缝隙的实际宽度与排布间距，做热仿真分析时可直接提取模型特征进行网格划分，不需要二次修整结构。

　　模型的整体外形为规整长方体，除两侧突出的安装耳外，主体部分无外凸结构，在做堆叠布局或者并排安装时，主体侧面可紧贴其他元件排布，仅需要在接线端预留足够的接线操作空间即可，安装耳的下沉设计让螺丝头不会突出外壳顶面，进一步压缩了垂直方向的安装空间需求，适配厚度有限的超薄型电控箱安装场景。在设备选型配套阶段，结构工程师可直接将该模型导入装配体，核对电源与周边断路器、端子排、走线槽的间隙，提前排查安装干涉问题，避免后期加工柜体时出现尺寸 mismatch；对于做电源替换选型的场景，也可通过模型直接比对安装孔位、外形尺寸是否适配原有安装位，减少实物打样验证的周期。模型还原了电源两端的接线区域位置，输入端与输出端的排布位置、接线端子的突出高度都与实物一致，在做线缆布线设计时，可直接按照端子位置规划线缆走向，预留合适的线缆弯曲半径，避免出现线缆长度不足或者弯折半径过小的问题。外壳表面的哑光质感、边角的折弯圆角、安装孔的沉头结构都在模型中做了细节还原，不是简化的方块式建模，在做设备整体渲染、产品方案展示时，该模型也能直接用于装配体的视觉呈现，不需要额外做外观修饰。

　　从实际使用的功能特性来看，这类25W功率等级的电源通常具备宽电压输入范围，适配不同地区的电网电压波动，全封闭外壳的防护等级能够满足多数工业现场的使用要求，模型在建模时充分考虑了这些结构对应的设计特征，比如外壳接缝处的扣合结构、散热孔的开孔方向都与实物保持一致，不会出现结构特征与实际产品不符的问题。对于三维建模从业者而言，该模型可作为小功率封闭式开关电源的典型结构参考，理解这类电气元件的安装结构设计逻辑、外壳防护设计思路，在做同类自定义电源外壳设计时，可参考其安装耳的尺寸比例、散热孔的排布方式、接线端的空间预留标准，提升自定义结构的工程实用性。在做教学演示或者结构设计培训时，该模型也可作为电气元件三维建模的实例，讲解如何从实物测绘出发，兼顾外观还原与安装特征的准确性，平衡模型细节度与软件运行流畅度，避免过度建模导致的装配体卡顿问题。
