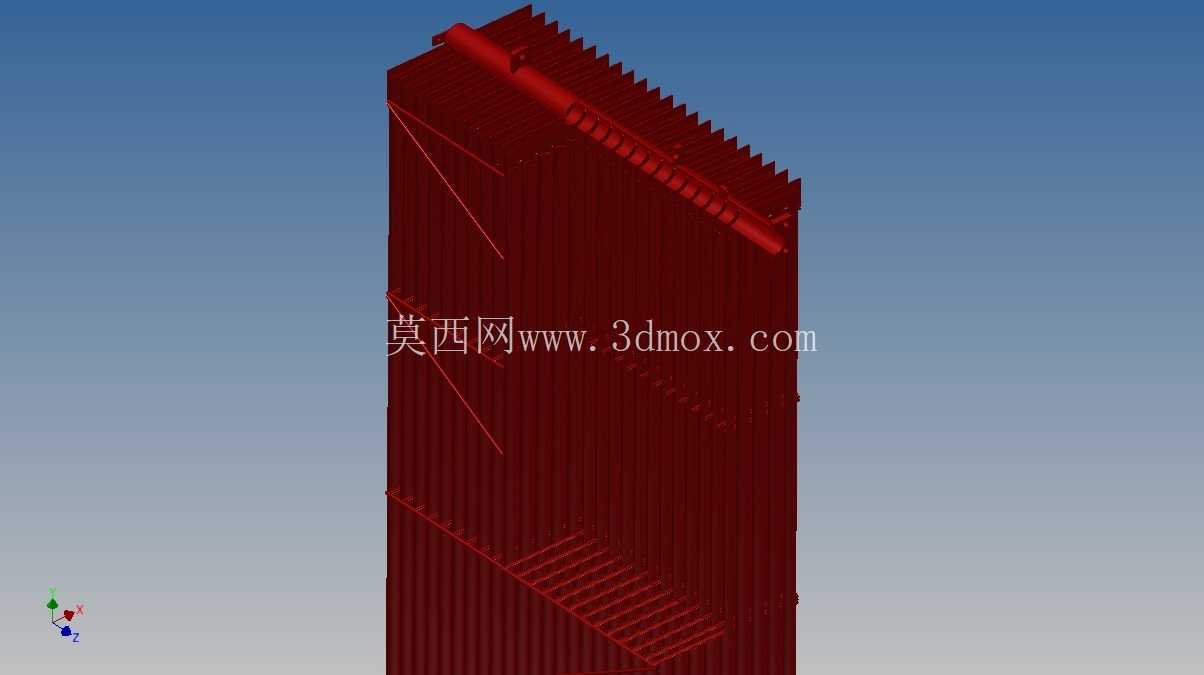

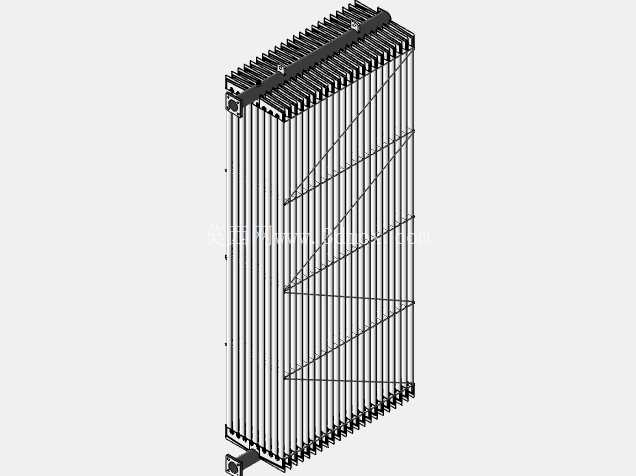

部分截断式电力变压器管状散热结构

　　在输配电网络的户外变电站、厂区配电房等场景中，油浸式电力变压器的长期稳定运行高度依赖可靠的散热系统，本次呈现的截断式管状散热器，正是针对大容量变压器局部散热需求设计的配套结构。不同于常规整排布置的全尺寸散热器，该结构采用部分截断的管排布局，适配变压器油箱侧壁的局部安装空间，尤其适合旧变压器散热改造、紧凑型箱变内部空间受限的安装场景，无需改动油箱原有主体焊接结构即可完成加装或替换。

　　从实际功能来看，该散热器通过上下集流管与变压器油箱内部连通，变压器运行过程中受热升温的绝缘油会因密度差自然上浮，进入上集流管后分流至各根竖向散热管，通过管壁与外界空气完成热交换，冷却后的绝缘油沿管体下沉回流至油箱下部，形成无动力自然循环，带走铁芯与绕组产生的损耗热量，避免变压器内部绝缘材料因长期超温出现老化加速、绝缘性能下降的问题。截断式的管排设计并非随意裁切，而是根据变压器对应区域的热流密度分布调整管排长度，在绕组正上方热负荷集中区域保留完整管长，在油箱边缘热负荷较低区域截断管体，在保证散热效率满足额定工况要求的前提下，减少不必要的材料消耗，同时降低散热器整体风阻，在户外自然通风环境下可获得更优的空气对流效果。

　　设计过程中首先需要匹配变压器的额定容量与负载损耗值，核算所需的总散热面积，单根散热管的外径、壁厚、管间距都经过热工计算确定：管间距过小会导致相邻管体的热辐射互相干扰，降低对流换热效率；管间距过大则会浪费安装空间，增加集流管的焊接变形风险。竖向散热管采用带微翅的结构形式，管壁外侧冲压出连续的细密肋条，在不增加过多外形尺寸的前提下扩大有效散热面积，相比光滑圆管可提升约30%的散热效率。上下集流管的管径设计需保证绝缘油在管内的流速处于合理区间，流速过低会导致油循环滞缓，局部出现过热死角；流速过高则会增大循环阻力，反而削弱自然循环的驱动力。

　　安装边界方面，该散热器的背部贴合面完全匹配变压器油箱侧壁的焊接法兰尺寸，上下集流管的连接口位置与油箱预留的油口严格对中，安装时仅需在法兰面加装耐油密封垫，通过螺栓紧固即可完成连接，无需现场配焊作业，适合带电作业场景下的快速更换。截断后的管排端部做了圆弧封边处理，避免尖锐边角在安装、运维过程中划伤作业人员，同时端部封板采用与管体同材质的钢材焊接，焊后做煤油渗透试验杜绝渗漏隐患。整体结构的重心经过校核，安装后不会对油箱侧壁产生额外的偏载力矩，即使在大风、轻微地震等极端工况下也不会出现焊缝开裂、连接松动的问题。

　　从结构细节来看，每根散热管与上下集流管的连接都采用胀接加焊接的双重固定工艺，先将管端插入集流管的预留孔内进行机械胀接，保证管与孔壁的紧密贴合，再在外侧进行密封焊，既避免长期运行后因热胀冷缩出现连接缝隙导致漏油，也能提升整体结构的抗振性能。管排侧面预留有温度传感器安装位，可在运维过程中实时监测散热器不同高度的管壁温度，判断内部油循环是否通畅，及时发现管路堵塞、油位不足等潜在故障。截断位置的管排做了等强度补强，在最外侧截断管的端部加装横向支撑筋，连接相邻管体，避免运输、吊装过程中管排出现变形，保证安装时各连接口的位置精度。
