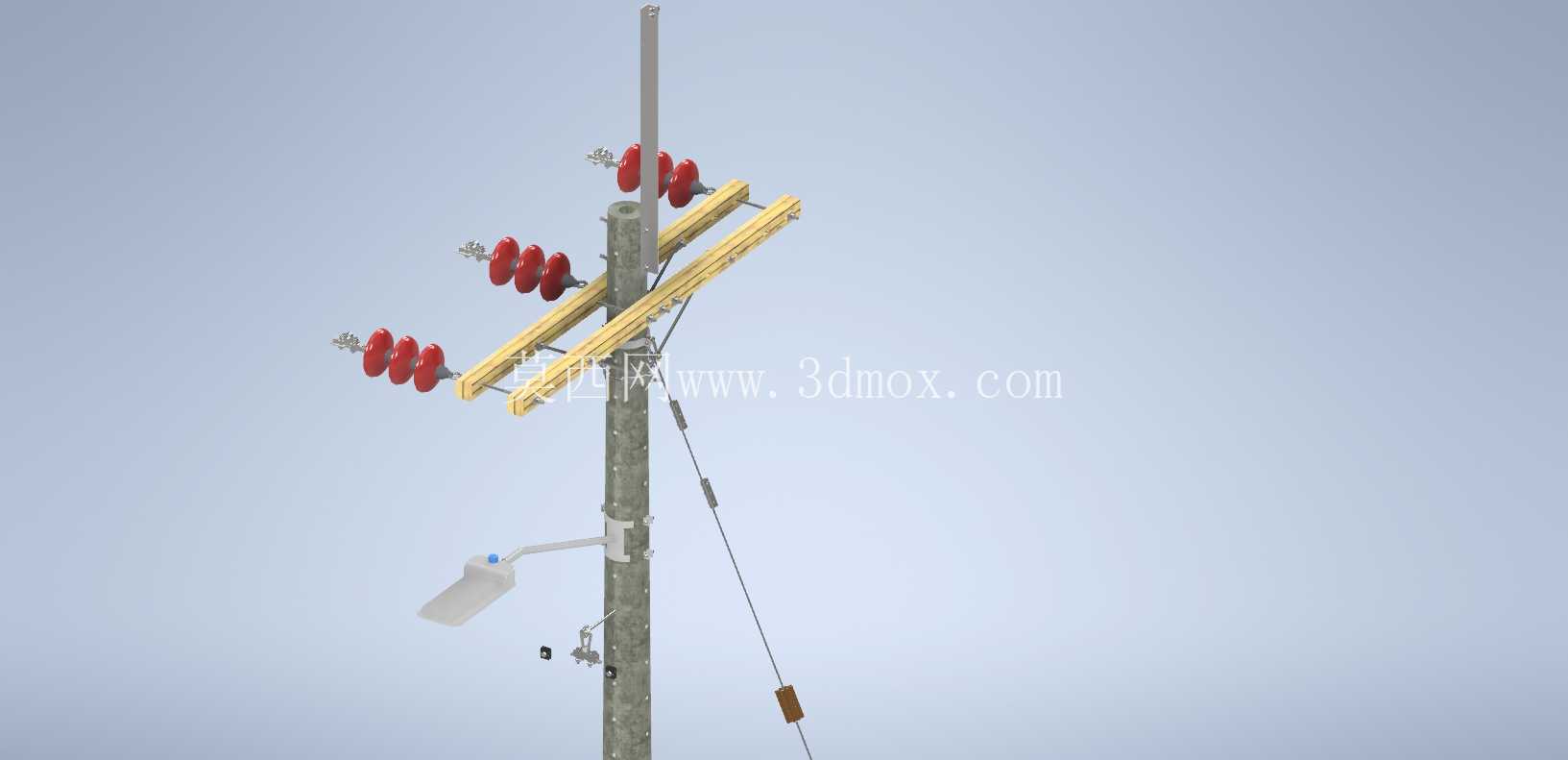

34.5kV架空配电线路终端杆结构

　　该模型还原的是34.5kV电压等级架空配电线路的终端承力杆结构，这类杆位多设置在架空线路与电缆段衔接的分界点、用户侧进线的首端位置，或是长距离架空线路的分段耐张终端处，承担着单侧导线的全部张力荷载，同时完成线路电压等级标识、导线固定、防雷接地以及下引线固定的多重功能，是城郊、工业园区35kV级配电网里极为常见的杆型。从结构设计逻辑来看，整杆采用环形预应力混凝土杆作为主体承载构件，杆身锥度符合常规配电杆的1:75标准，埋深段根据不同地质条件预留了卡盘、底盘的安装接口，地面以上的外露高度匹配34.5kV线路的导线对地安全距离要求，横担采用等边角钢双拼组合结构，通过U型抱箍与杆身刚性连接，横担的悬臂长度严格校验了不同相导线之间的安全间隙，即使在最大风偏工况下，相与相、相与接地构件之间的空气间隙仍能满足高压配电的绝缘要求。

　　导线端的固定采用悬式绝缘子串组合，每相配置的绝缘子片数匹配34.5kV系统的绝缘水平，绝缘子通过碗头挂板、直角挂环与横担上的挂点连接，能够承受导线正常运行时的垂直荷载、水平风荷载以及事故状态下的断线张力，避免单侧拉力作用下杆身出现倾斜变形。杆身侧面预留了避雷器、跌落式熔断器的安装支架位置，模型中呈现的下引线固定夹具沿杆身纵向等距布置，能够将架空侧的导线平顺引导至下方的电缆终端头或是台变设备处，避免引线晃动造成绝缘层磨损。杆顶的相序标识牌、线路电压标识牌采用抱箍固定方式，安装位置处于地面巡视人员的可视范围内，方便日常运维时快速核对线路参数。

　　从安装边界来看，该杆型的作业半径需要满足周边无高大乔木、建构筑物的安全距离要求，横担侧的导线展放方向需与线路走向完全对齐，接地引下线沿杆身内侧敷设，与带电部分保持足够的安全距离，接地极的埋设位置避开人行通道区域，避免跨步电压风险。设计过程中优先考虑了现场施工的便捷性，所有钢构件均采用热镀锌防腐处理，适配户外长期日晒雨淋的运行环境，构件之间的连接孔位均采用标准化设计，现场无需二次打孔即可完成装配，能够有效缩短架空线路的施工周期。这类终端杆不同于直线杆仅承受导线垂直荷载的特性，在结构校核时需要重点验算单侧导线张力作用下的杆身抗弯强度、横担的抗扭性能，同时要考虑覆冰工况下的附加荷载，确保在极端天气下结构仍能保持稳定。

　　模型完整还原了杆上所有金具、绝缘子、标识件的装配关系，能够直接用于配电线路的施工交底、运维培训场景，也可作为配网设计时的杆型选型参考，帮助设计人员快速核对不同构件的安装位置、配合间隙，避免现场安装时出现构件干涉、安全距离不足的问题。
