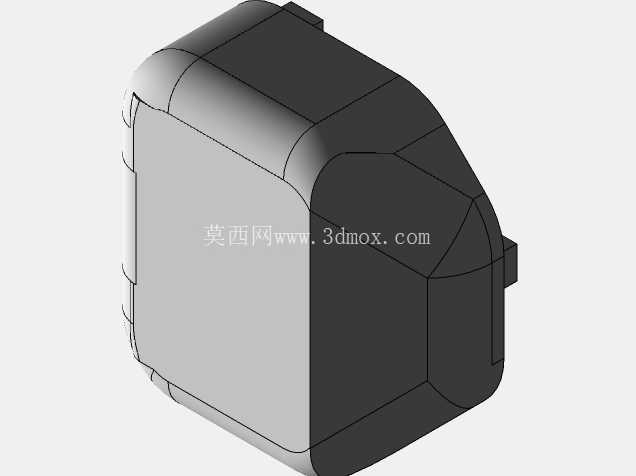

英式电源插头三维结构设计

　　日常电气连接场景里，英式插头是适配英标供电体系的核心接插部件，广泛应用于民用住宅供电接驳、商用办公设备取电、工业现场便携仪器供电、出口英联邦地区电器配套等场景，承担着市电从墙面插座到用电终端的导通、安全防护核心作用，其结构设计直接关系到用电安全、插拔寿命与适配兼容性。从实际工程设计角度出发，这款英式插头的结构首先围绕英标BS1363规范的强制要求展开，外壳采用一体化包覆式绝缘结构，整体轮廓做了多面切角处理，没有尖锐棱角，既避免日常插拔时磕碰划伤，也能在插头意外掉落时减少外壳受冲击开裂的概率，外壳壁厚均匀控制在1.8-2.2mm区间，兼顾绝缘防护强度与注塑成型的工艺可行性，不会出现壁厚不均导致的缩水、翘曲等注塑缺陷。

　　内部结构设计上，预留了三个铜质插脚的固定安装位，分别对应火线、零线、接地极，其中接地极的安装位做了前置导向结构，能保证插拔时接地极优先接通、最后断开，满足电气安全规范里的接地保护优先级要求；插脚的安装卡槽做了防呆限位，避免装配时插脚错位导致的极性接反问题，同时卡槽周边设计了加强筋结构，抵消反复插拔带来的侧向力矩，防止插脚长期使用后出现松动、歪斜。插头尾部的线缆出线位做了弧形收口的防弯折结构，内置的线缆固定压片安装位预留了足够的压紧行程，能适配不同线径的三芯电源线，避免线缆受外力拉扯时内部线芯与插脚的连接点脱落，同时出线口的圆弧过渡能减少线缆反复弯折时的应力集中，延长电源线的弯折寿命。

　　从安装边界尺寸来看，这款插头的整体外轮廓尺寸严格匹配英标插座的插合空间要求，插脚的中心距、伸出长度、截面尺寸都按照规范公差设计，插入标准英标墙面插座时，插合面能完全贴合插座面板，不会出现缝隙过大导致的异物进入、接触不良问题；插头本体的突出墙面长度控制在合理区间，不会因为突出过多影响周边空间使用，也不会遮挡插座相邻的其他插孔。设计过程中还充分考虑了内部保险丝的安装空间，英式插头强制要求内置保险丝，因此内部预留了标准尺寸保险丝的卡槽位，卡槽两端设计了导电接触弹片的安装位，方便保险丝的更换与固定，同时保险丝仓的位置做了绝缘隔离，避免保险丝熔断时的电弧影响其他内部结构。

　　外壳的合模线位置设计在插头侧面的非接触区域，不会影响插拔时的手感，也不会因为合模线的飞边导致插合卡顿；外壳表面做了细微的磨砂纹理处理，既提升插拔时的摩擦力，方便用户施力，也能减少日常使用中表面划痕的产生。在实际选型适配中，这款插头结构可适配3A、5A、13A不同额定电流的规格，只需要调整内部保险丝的参数与插脚的导电件厚度即可，无需改动整体外壳结构，具备较好的结构通用性，能覆盖从小功率消费电子产品到大功率家用电器的供电接驳需求。结构建模过程中，所有配合面都预留了合理的装配公差，插脚与外壳的配合采用过盈配合加卡扣固定的双重结构，避免长期使用后插脚移位；内部的导电件连接位预留了焊线或者螺丝压线的空间，适配不同的生产装配工艺。从使用场景的适配性来看，这款插头的绝缘外壳材料选型对应阻燃耐温的工程塑料，建模时的壁厚设计、筋位布局都充分考虑了材料的阻燃等级、耐热变形温度要求，在长期通过额定电流时，内部温升不会导致外壳变形，也不会出现绝缘性能下降的问题。插头的侧面没有多余的凸起结构，在密集排布的插排上使用时，不会挤占相邻插孔的空间，提升了多设备同时取电时的空间利用率。
